动作说明书 1-2 图 1-1-2 主体背面图 图 1-1-3 主体側面图
动作说明书
1-1
1 电气部分简略
1-1 电气部的布局
1. 信号塔 2. LCD 监视器 3. HOD（选项）
4. 操作面板〔前侧：操作基板 F〕〔后：操作基板 R〕
5. 贴装头装置〔S 贴装头主基板组件，Z/θ 轴伺服放大器，HMS 点传感器，坏板标记阅读机（选项）〕
6. OCC 照相机，垂直照明基板组件（右左），角度照明基板（右左）
7. 带轨迹球的键盘 8. ATX 电源 9. ATX 用电池 10. CD 驱动器（选项）
11. 控制装置〔CPU 板，ETHER MAIN 基板，POSITION 板，IEEE 1394 板，IP-X7 基板，COPLA CPU 基
板
（选项），CPCI BACK 板〕 12. X 轴 AC 伺服放大器 13. Y 轴 AC 伺服放大器 14. 真空泵
15. 5 相步进驱动器〔支撑台电动机用（右侧），自动传送通道宽度调整电动机用（左侧，选项）〕
16. VCS〔BOTTOM LIGHT，BACK LIGHT，SIDE LIGHT，COAXIAL LIGHT〕
17. CVS 基板（选项） 18. BANK 基板（KE-3010AC 仅有前面）
19. IN.CENT.OUT 电动机用驱动器 20. 电源装置 21. 电源开关
22. AC 电源用变压器 23. 断流器 24. 噪声过滤器
25. 测力传感器放大器（选项） 26.
S-LIGHT CTRL 基板（KE-3010A 为选购项〕
27. FEEDER 基板 28. S-XY 继电器基板 29. BASE IO 基板
30. SCM 基板（仅 KE-3020VRA〕，SUPERIMPOSE 基板，MONITOR SELECTOR BOARD（选项）
31. 安全装置〔仅适用于 EN 规格〕 32. ETF 电源装置（选项）
33. USB SELECT 基板（选项） 34. 共面电源装置（选项）

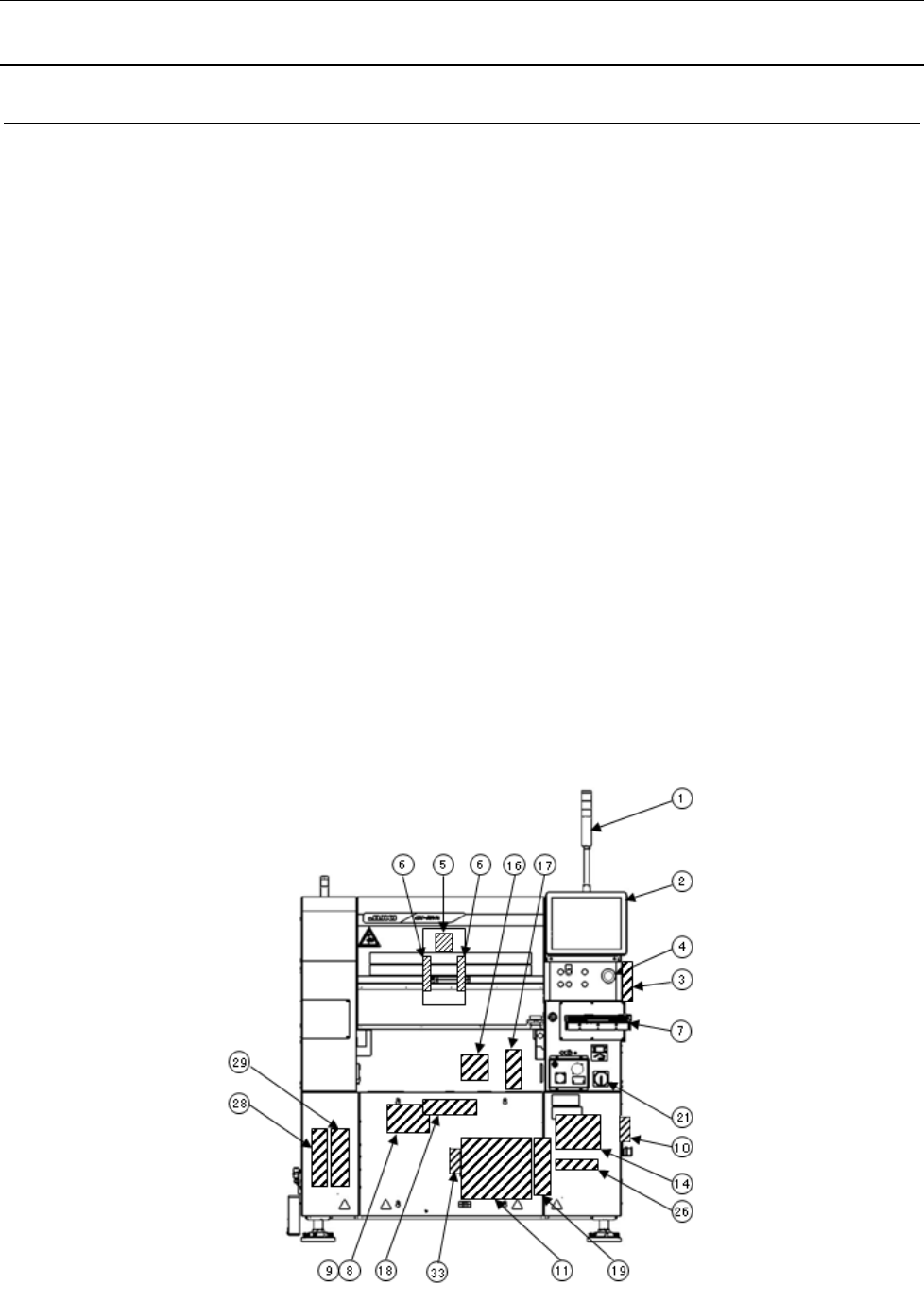

图 1-1-1 主体正面图
动作说明书
1-2

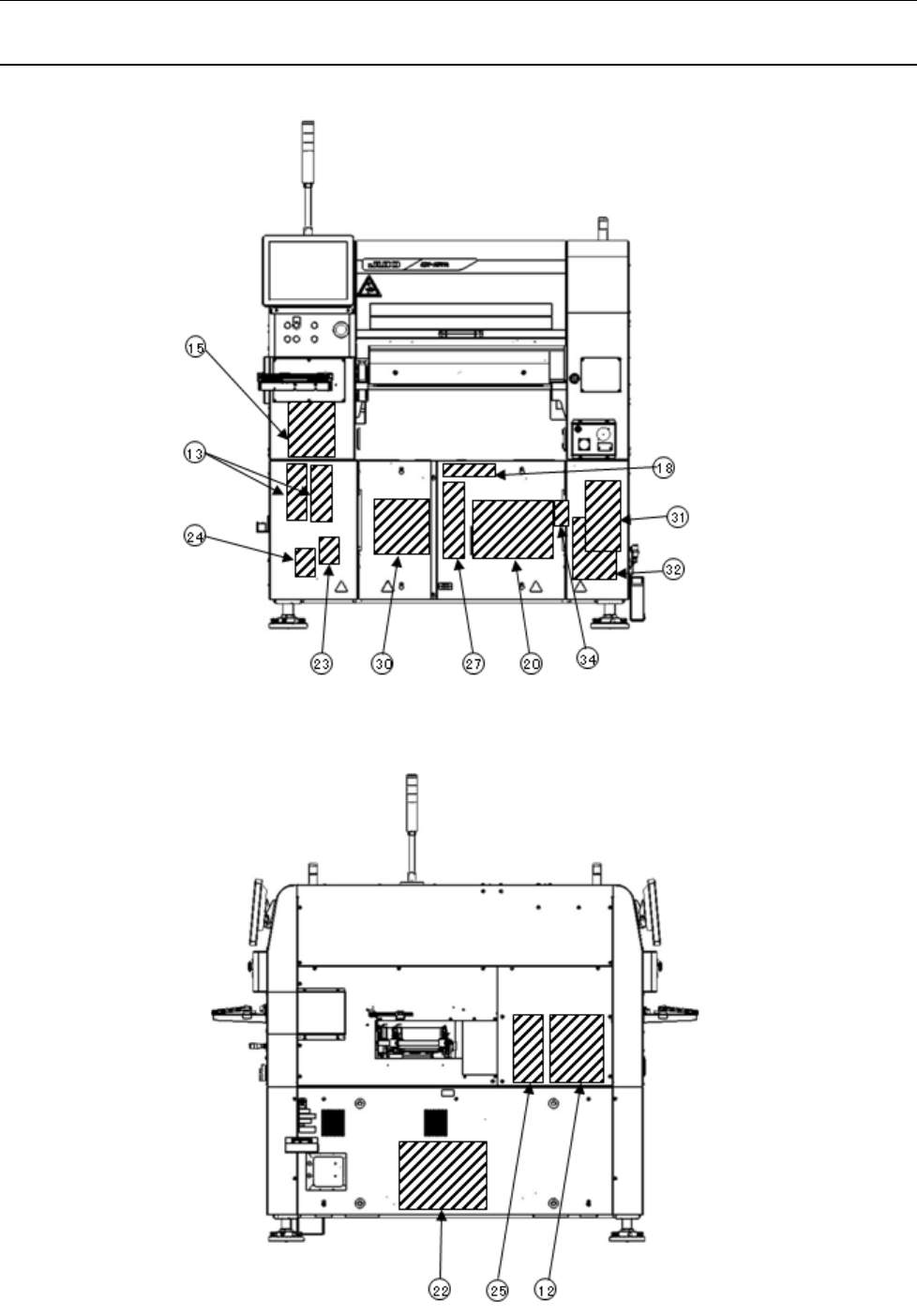

图 1-1-2 主体背面图
图 1-1-3 主体側面图
动作说明书
2-1
2 各驱动轴（X，Y，Z，θ 轴）的说明
2-1 Y轴
本轴是进行元件贴装头向 Y 轴方向（从装置正面看是从内部向身前、从身前向内部驱动）驱动的轴。
驱动用的电动机安装在左右两侧，以串联驱动方式工作，位置控制应用磁性标尺，以全闭环控制方式
工作。
2-1-1 组成

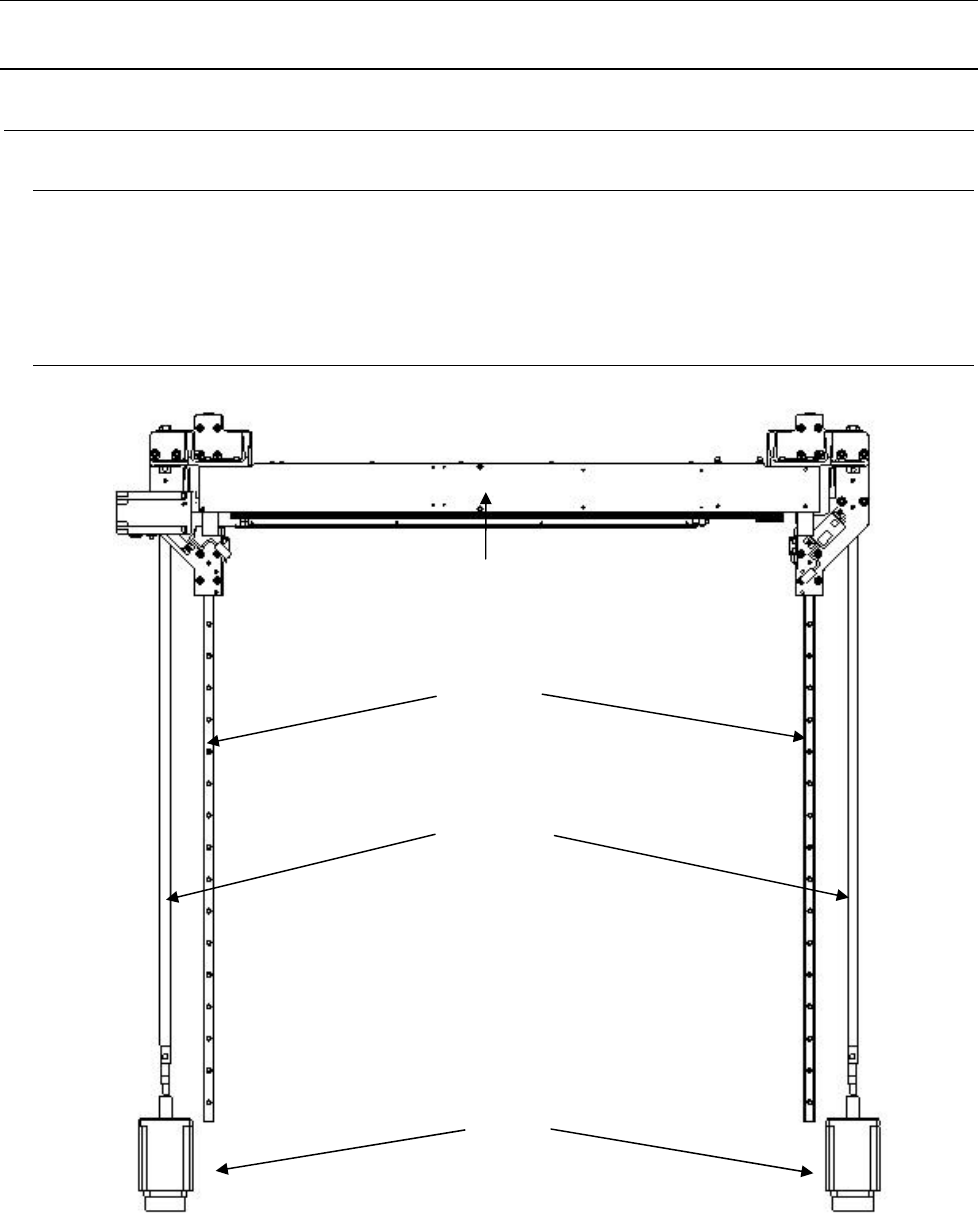

图 2-1-1-1 Y 轴的构成
・减速比 1 : 1
・平均马达 1 圈的移动量为 40mm（滚珠螺杆螺距）
Y 电动机
Y 滚珠螺杆
X 轴框架
Y_LM 导轨
