3-12-7 大型视觉元件和已贴装元件的元件高度限制
大型视觉识别元件(实效元件对角线尺寸超过 88.00mm 的视觉识别元件，贴装了比以前元件高度高的
元件之后，有可能与已贴装的元件相碰，经指定位置等贴装了大型视觉识别元件后，请指定比元件高
度高的元件贴装。另外，大型视觉识别元件的贴装坐标互相干涉的位置，有可能不能贴装元件。
把元件高度 T、元件深度 D 的合计值(T+D)称为实效元件高度 TD。
大型视觉识别元件贴装前，已经被贴装的元件的最大实效元件高度称为 TD Max。
大型视觉识别元件的最大实效元件高度称为 TDV Max。
如前述所示，大型元件转动高度(RZ)可以用下式表示。
RZ = SZ + 4.00mm - D - T (RZ 为元件最下面的高度)
RZ = SZ + 4.00mm - TD
因为 XY 移动高度是元件规格基板的最大翘曲量(2.00mm)和退避高度(1.00mm)合计了的高度，如果适
用同样的考虑方法的话，大型元件转动高度(RZ)在 TD Max+3.00mm 的高度以上则可以。
RZ >= TD Max + 3.00mm
SZ + 4.00mm - TDV Max >= TD Max + 3.00mm
SZ – TDV Max >= TD Max - 1.00mm
SZ - TD Max + 1.00mm >= TDV Max
12mm 高度规格机，TDV Max<=(16.00-TD Max)。
20mm 高度规格机，TDV Max<=(24.00-TD Max)。
把 TDV Max 最为最大元件高度的话，TD Max 为 4.00mm。
实效元件高度 4.01mm 以上的元件，经位置指定等铁桩了大型视觉识别元件后，请指定元件贴装。
激光定心元件元件没有元件深度(D)的定义。
只用元件高度(T)决定贴装顺序是不够的。请考虑元件深度(D)。
动作说明书
3-68
3-12-8 实效元件外形尺寸
所谓元件数据的元件卫星尺寸，是另外定义实效元件外形尺寸。
实效元件外形尺寸指实效元件外形尺寸转动元件后看到的外形尺寸。
这是考虑了识别偏差(吸附位置和元件外形中心位置的偏差)后的值。
贴片机的生产部，通过元件外形尺寸、吸附样子、贴装角度、分割数、识别偏差、照明种类的条件组
合、动态地改变吸附、贴装时的识别样子控制。
下图表示空孔的外形识别元件的各部尺寸。
图 3-12-8-1
图 3-12-8-2
动作说明书
3-69
3-12-9 分割识别控制
大型视觉识别元件种有进行分割识别的元件。
贴片机提供的分割识别没世的输入值有以下 3 种。
① 纵 2 横 1 分割
② 纵 3 横 1 分割
③ 纵 2 横 2 分割
适用的 VCS 的种类不同，各分割识别模式的最大元件尺寸也不同。
一次识别的元件尺寸元件以外为分割识别。分根识别种在 VCS 上，为了实施 XY 动作，比一次识别尸
变时间长。在 VCS 上，不控制元件样子。元件外形尺寸适用于标准 VCS 的范围，也根据电极(引脚、
球)尺寸用高分辨率 VCS 进行分割识别。
一括認識
縦2横1分割
縦3横1分割
縦2横2分割

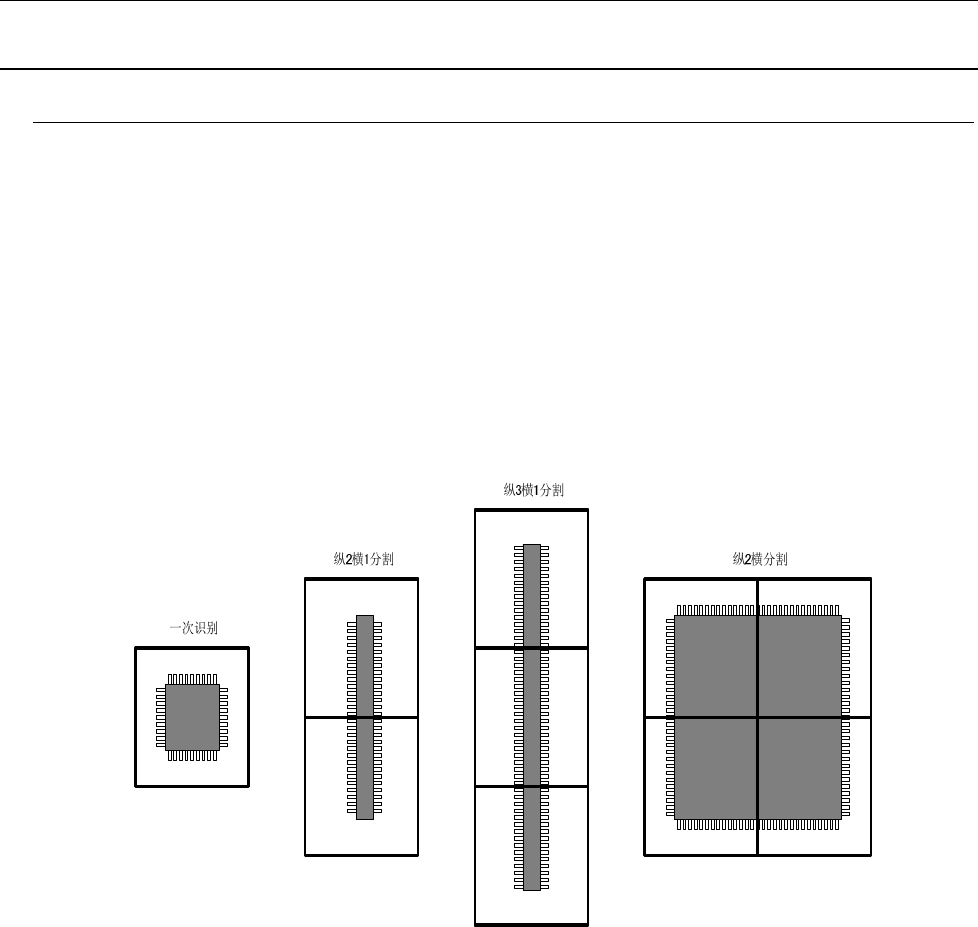

图 3-12-9-1 各分割模式概念图
