动作说明书 3-76 3-13-4 OCC （ Offset Correction Camera ）的说明 3-13-4-1 OCC 配件的构成 3-13-4-2 照明种类 照明种类 颜色 功能 特点 垂直照明 红 照射基板标记周围 角度照明 红 照射基板标记中央 朝上方的 LED 照射光用棱镜管反射， 对光轴 取一定的角度，使挠性基板上的标记对比度 变得良好。 摄像机配件 ②M4×12 带垫 片内六角螺栓 SL6041292TN （×…
动作说明书
3-75
2 点的 BOC 标记时(与区域指定标记相同)
图 3-13-3-2
如上图所示，2 点的 BOC 标记的理论坐标为 M1、M2，各标记检测的坐标为 M1’、M2’｡
此时，把 M1 点设为中心，把 M2 点转动 90°后的坐标作为 Mv，在 M1’点为中心，把 M2 点转动 90°
后的坐标作为 Mv’｡把 Mv､Mv’分别作为设想的第 3 点的 BOC 标记的理论坐标、物理坐标，与 M1，M2，
M1’、M2’一起把第 3 点作为 BOC 标记时同样，用 P 点的坐标计算出 P’点坐标，进行坐标修正｡
动作说明书
3-76
3-13-4 OCC（Offset Correction Camera）的说明

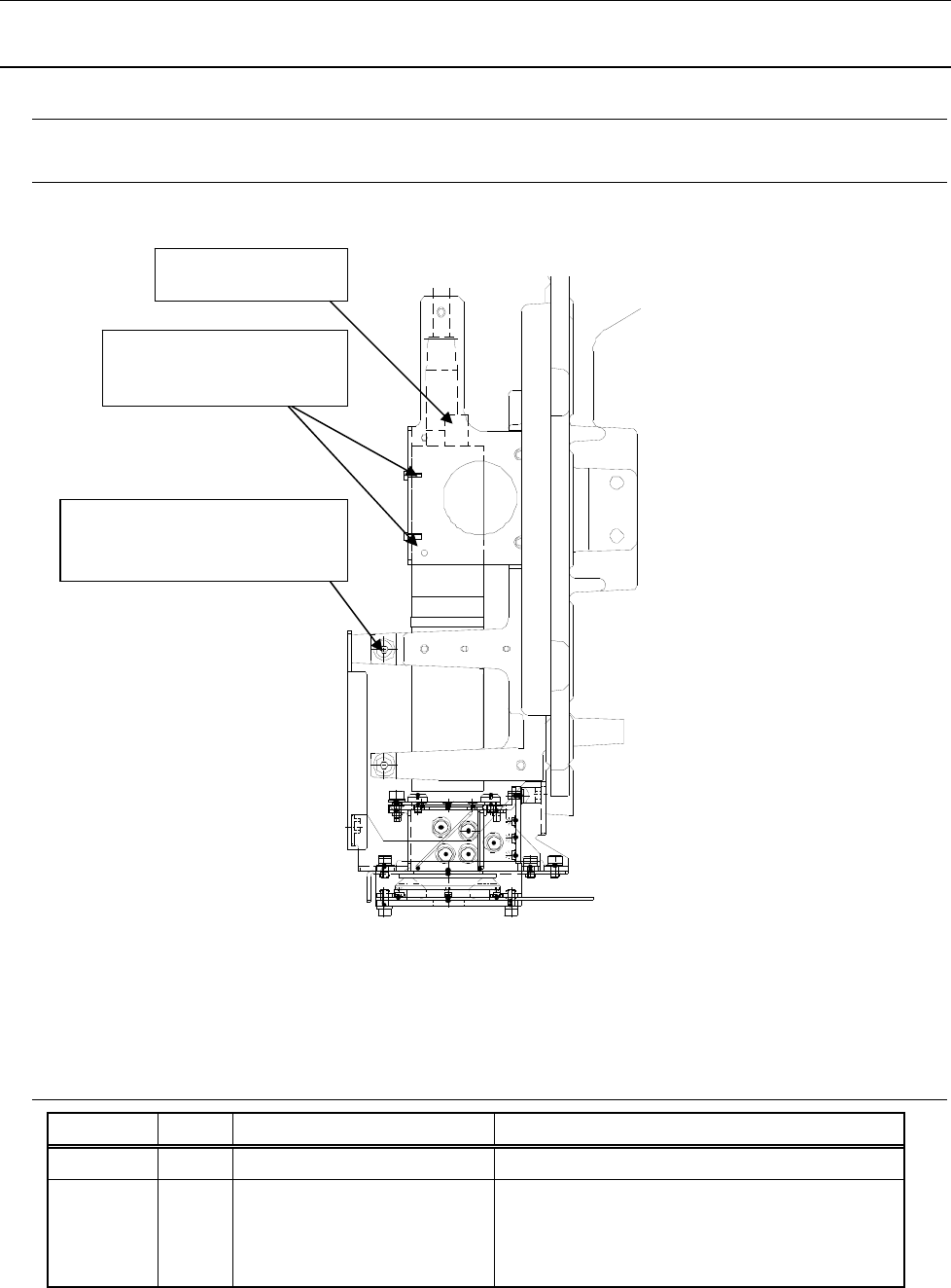

3-13-4-1 OCC 配件的构成
3-13-4-2 照明种类
照明种类 颜色 功能 特点
垂直照明 红 照射基板标记周围
角度照明 红 照射基板标记中央
朝上方的 LED 照射光用棱镜管反射，对光轴
取一定的角度，使挠性基板上的标记对比度
变得良好。
摄像机配件
②M4×12
带垫
片内六角螺栓
SL6041292TN （×2）
①M2×6 cap
SM6020692TN （×4）
动作说明书
3-77
3-13-4-3 照明图案
亮灯照明 对象基板
垂直 + 角度 硬基板
角度 挠性基板
3-13-4-4 电流调整值
照明种类
标准值 偏差值
调整范围
(标准值＋偏差值)
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
垂直照明
90 0.35 30 0.12 0 120
角度照明
345 1.35 115 0.45 0 460
