动作说明书 3-61 图 3-12-2-2 透过照明装置 绿色漫射 上段 下段 图 3-12-2-3 1. 透过照明上段（左右） 2. 透过照明上段（前后） 3. 透过照明下段（左右） 4. 透过照明下段（前后） 里侧 前侧
动作说明书
3-60
图 3-12-2-1 反射，侧照明装置
蓝侧照明 1
蓝侧照明 2
红侧照明 1
红侧照明 2
蓝侧照明 2
红色照明
VCS 下侧照明
同轴照明
半反射
动作说明书
3-61
图 3-12-2-2 透过照明装置
绿色漫射
上段
下段

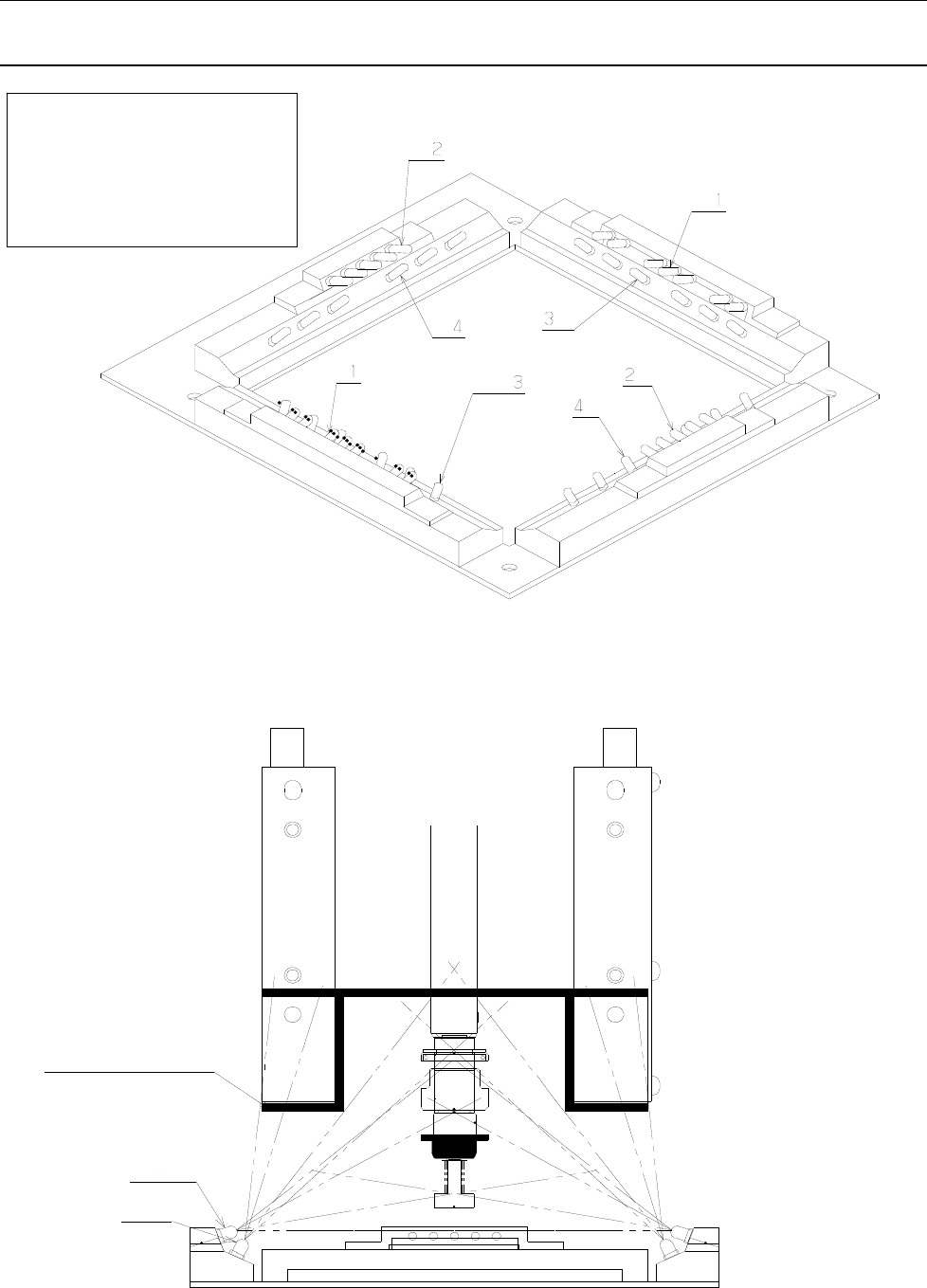

图 3-12-2-3
1. 透过照明上段（左右）
2. 透过照明上段（前后）
3. 透过照明下段（左右）
4. 透过照明下段（前后）
里侧
前侧
动作说明书
3-62
3-12-3 各照明装置的最大电流值
各照明装置的最大电流值，设计为不超过 LED 额定电流值。各照明装置对于机器调整值，每元件可以
控制 20～200%的电流控制，但是有的机器调整值超过最大电流值。此时，最大电流值实际被流动。
各元件的 20～200%倍率以 1%的单位可以值地昂，但是电流值的再现性值相同约为 1/1000。
照明装置名称 最大电流值(mA)
同轴照明 300
VCS 下侧照明 300
蓝侧照明(各段) 250
红侧照明(各段) 250
VCS 透过照明(上段前后) 230
VCS 透过照明(上段左右) 360
VCS 透过照明(下段前后) 270
VCS 透过照明(下段左右) 360
OCC 垂直照明(参考值) 110
OCC 角度照明(参考值) 460
