Test Research Inc. 88 TRI 7500 Series User Gu ide – Software Step5. 勾選 [Manal keyin barcode string] ，表示可以手動用鍵盤輸入條碼。
Test Research Inc.
TRI7500SeriesUserGuide–Software 87
5) 手持式條碼機使用方式
Step1. 需一條 USB 轉 RS232 接線，USB 端接到主電腦上，RS232 端接到手持式
條碼機上，手持式條碼機需外接電源。
Step2. 將連接埠設定到[COM6]。
Step3. 勾選[測試前檢查條碼]，表示將讀取條碼功能開啟，每片電路板測試前須先讀
取條碼。[電路板上條碼數]欄位需輸入總共需要讀取的條碼個數。
Step4. 當系統開始測試時，會出現條碼讀取視窗。
Test Research Inc.
88 TRI7500SeriesUserGuide–Software

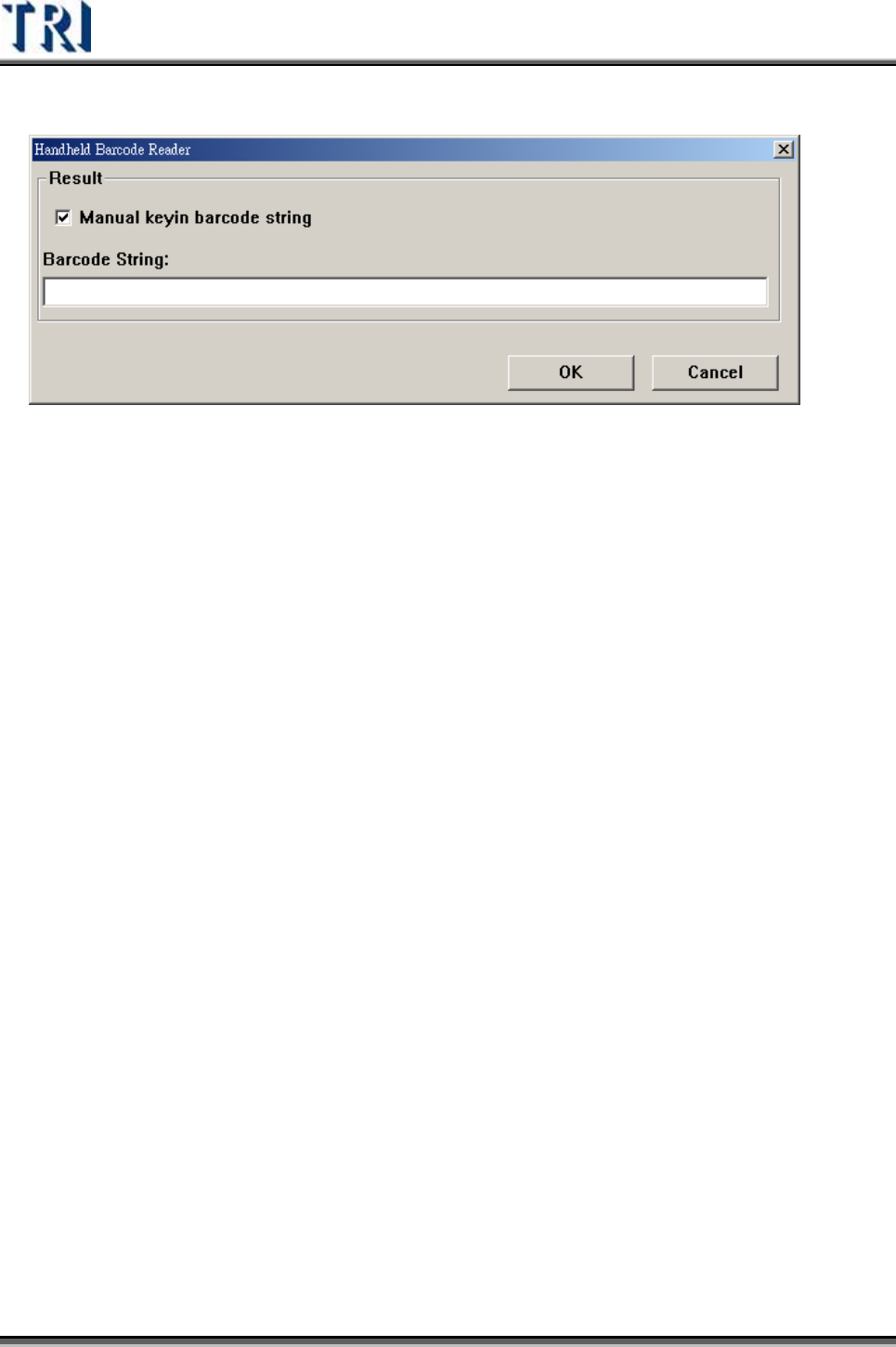

Step5. 勾選[Manal keyin barcode string]，表示可以手動用鍵盤輸入條碼。
Test Research Inc.
TRI7500SeriesUserGuide–Software 89
3.3.3.2 多連板(Multi-board)
忽略不測的不良率(Auto Skip Setting) – 在此可設定比率，當不良的元件佔所有的
元件的比率達到所設定的數值以上時，即認為該板為空板。
開啟自動忽略不測功能(Check Auto Skip) – 勾選表示將此功能開啟。
3.3.3.3 電路板資訊(Panel Info.)
