Test Research Inc.
TRI7500SeriesUserGuide–Software 185

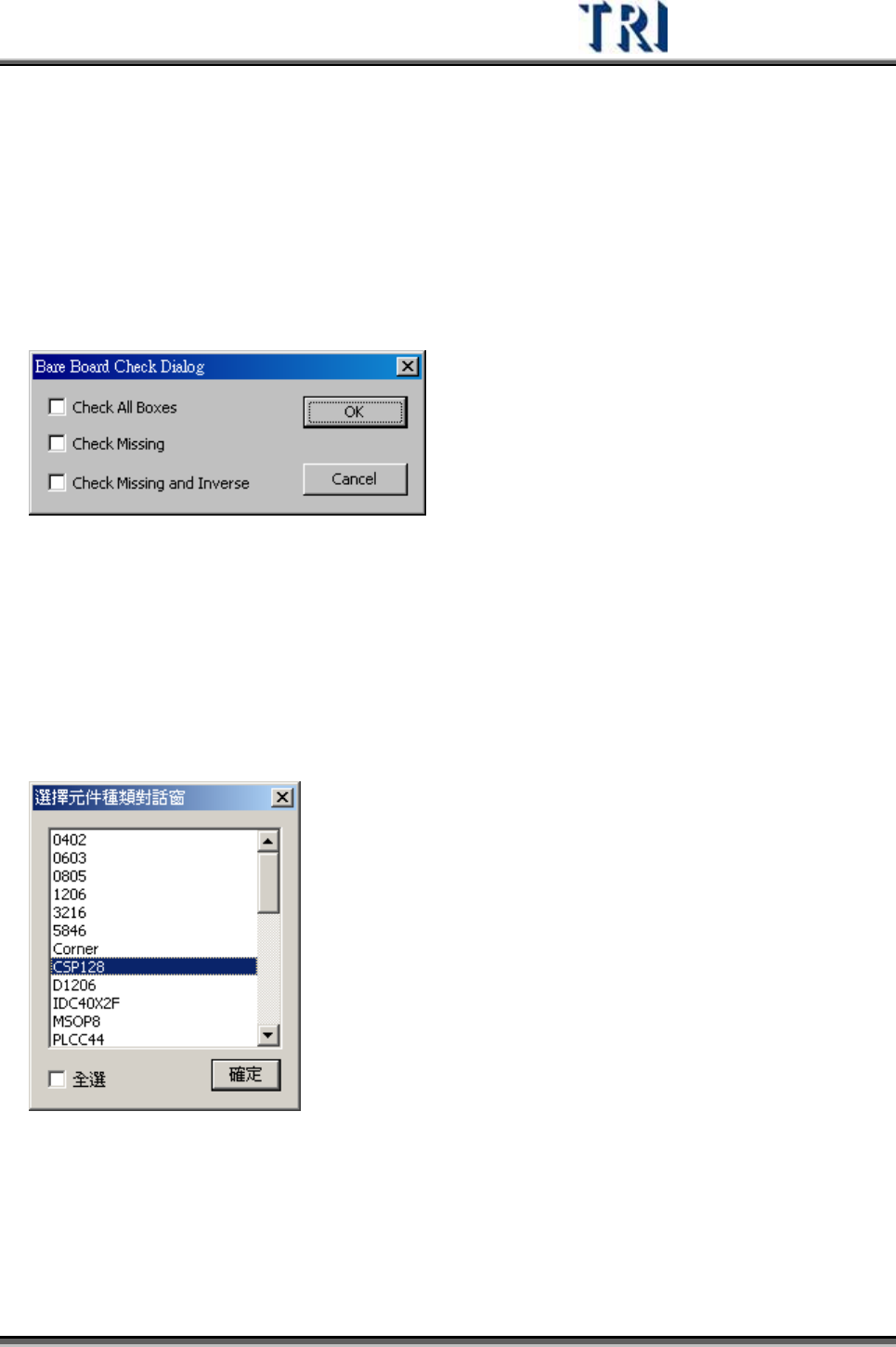

3.7.20 空板測試(BARE BOARD)
可利用本功能對於空板進行檢測，檢測結果會找出在空板時亦會通過的檢測框，使用
者可針對這些檢測框進行程式微調。勾選[Check All Boxes]表示將所有的檢測框進行
反邏輯的檢測，即將檢測結果為通過的檢測框認定為不良且顯示出來。勾選[Check
Missing]則表示僅檢測所有的[Missing]框，將檢測結果為通過的檢測框認定為不良且
顯示出來。勾選[Check Missing and Inverse]表示檢測所有的[Missing]框以及有設定
[反邏輯(Inverse)]的檢測框，將檢測結果為通過的檢測框認定為不良且顯示出來。
3.7.21 檢測元件種類設定(INSPECTION TYPE SETTING)
可以指定在檢測時，只顯示出特定種類元件的缺點，但是整片板子上的元件還是都會
被檢測到。建議在微調時可開啟此功能。
點選[檢測元件種類設定]後，出現如下視窗。可以單選或按鍵盤上之[Ctrl]多選種類，
接著按下[確定]即設定完成。
3.7.22 自動載入(AUTO LOADING)
自動載入程式功能，系統可依條碼機所讀取的條碼來載入程式。
Test Research Inc.
186 TRI7500SeriesUserGuide–Software

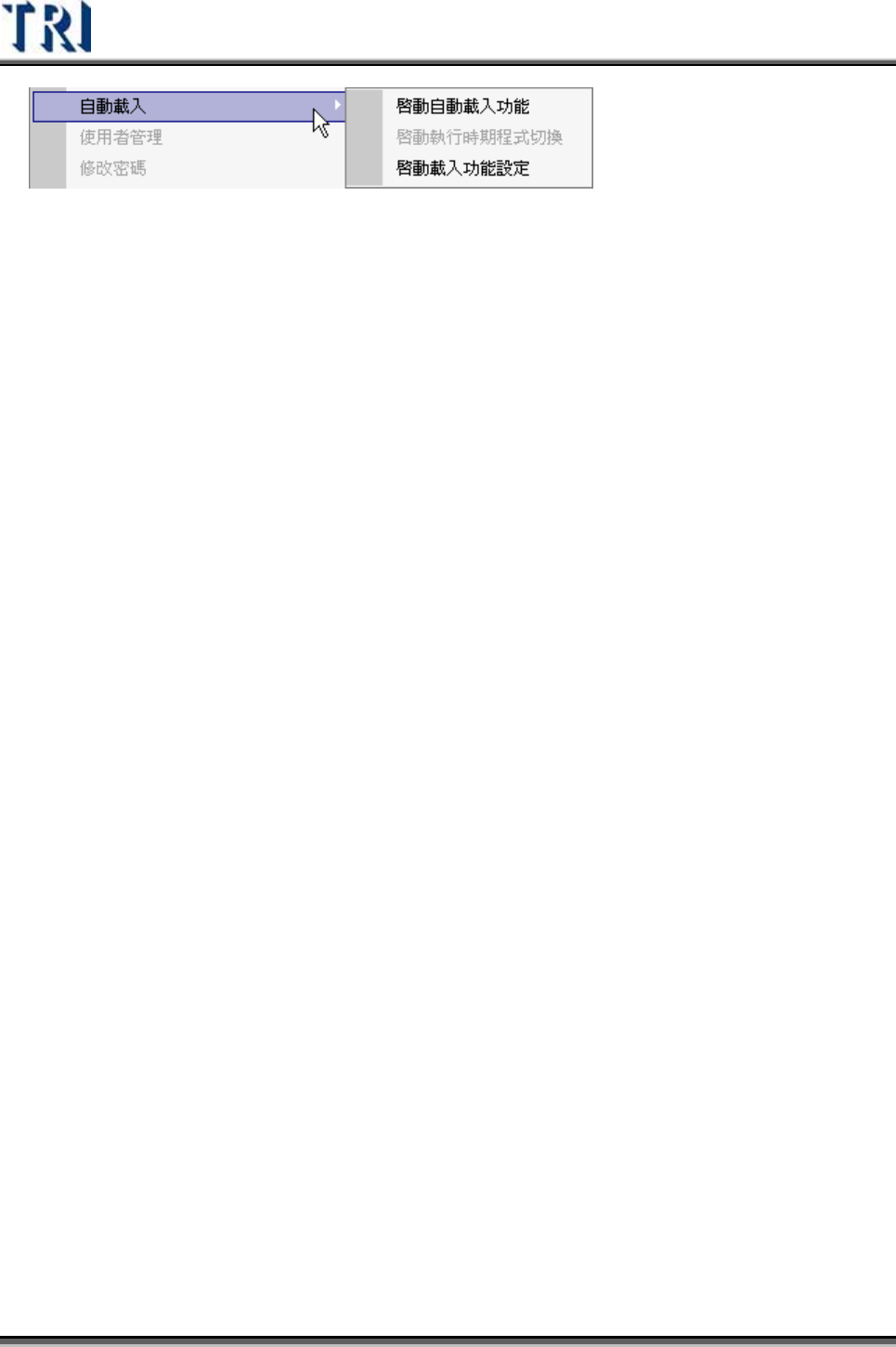

z 啟動自動載入功能(Enabled Auto Loading) – 僅勾選本選項表示開啟開程式時自
動載入功能。勾選本選項後，載入程式時會出現讀取條碼視窗，待使用者將一組
條碼讀取後，系統會自動載入相對應的程式。
z 啟動執行時期程式切換(Enable Project Runtime Change) – 勾選表示除了載入程
式外，在檢測當中亦執行自動載入功能。在系統會檢查檢測中所讀取的條碼，若
設定的程式與現在使用的程式不相同時會自動進行程式切換。
z 啟動載入功能設定(Auto Loading Setting) – 出現對話框來供使用者設定條碼與自
動載入的程式的相對關係。

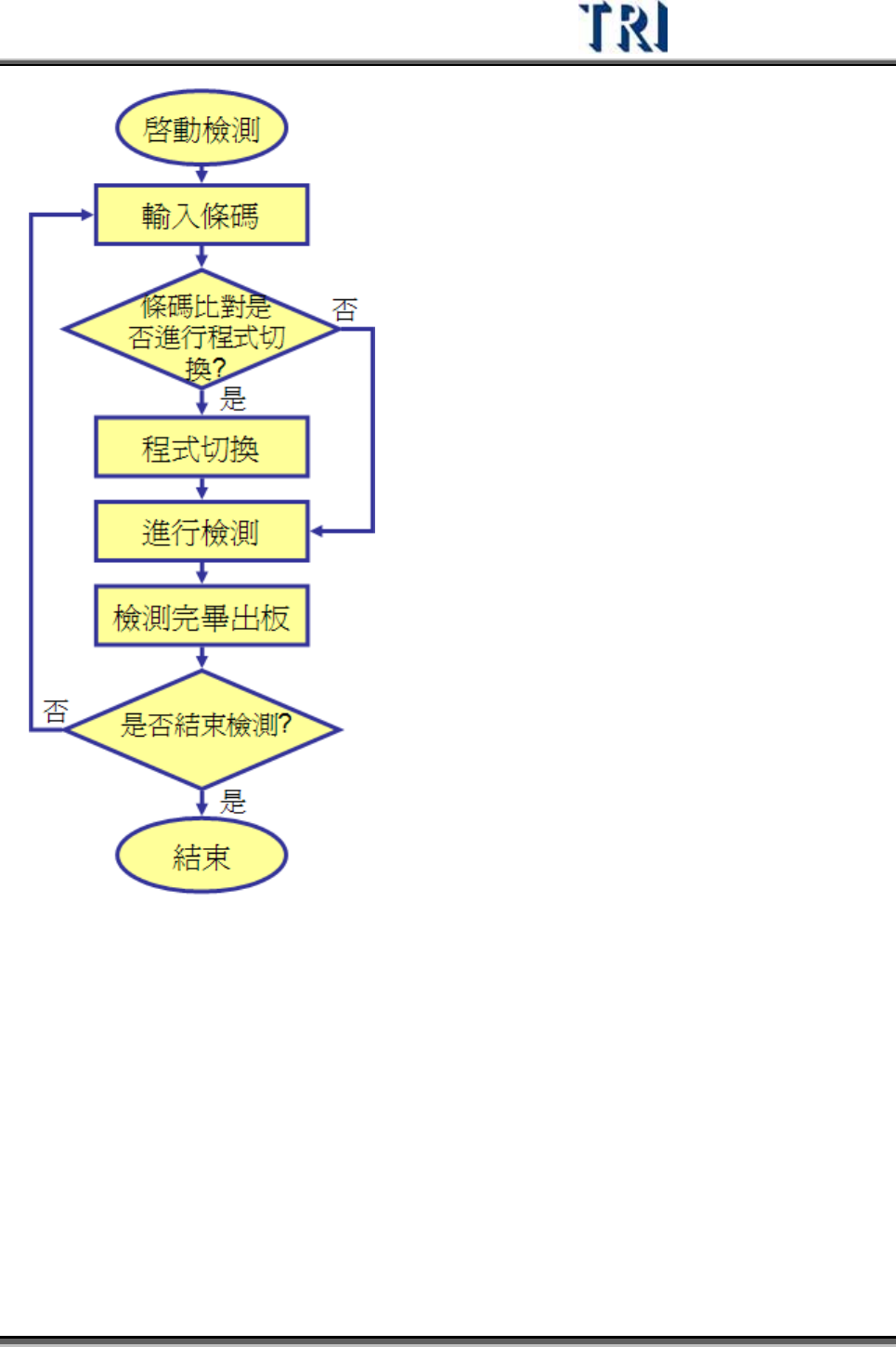

程式自動載入流程圖
Test Research Inc.
TRI7500SeriesUserGuide–Software 187
設定步驟
Step1. 點選[工具/自動載入/啟動載入功能設定]，接著出現以下對話框。
