Test Research Inc.
472 TRI7500SeriesUserGuide–Software
8.4 連線至維修站
1) 將[參數/使用者模式/連結維修站]選項打勾。
2) 將[參數/電路板/維修站]路徑選擇連接至維修站之[AOI_Repair_Data]資料夾。
3) 按下[工具/重送影像資料至維修站]。
4) 開始檢測。

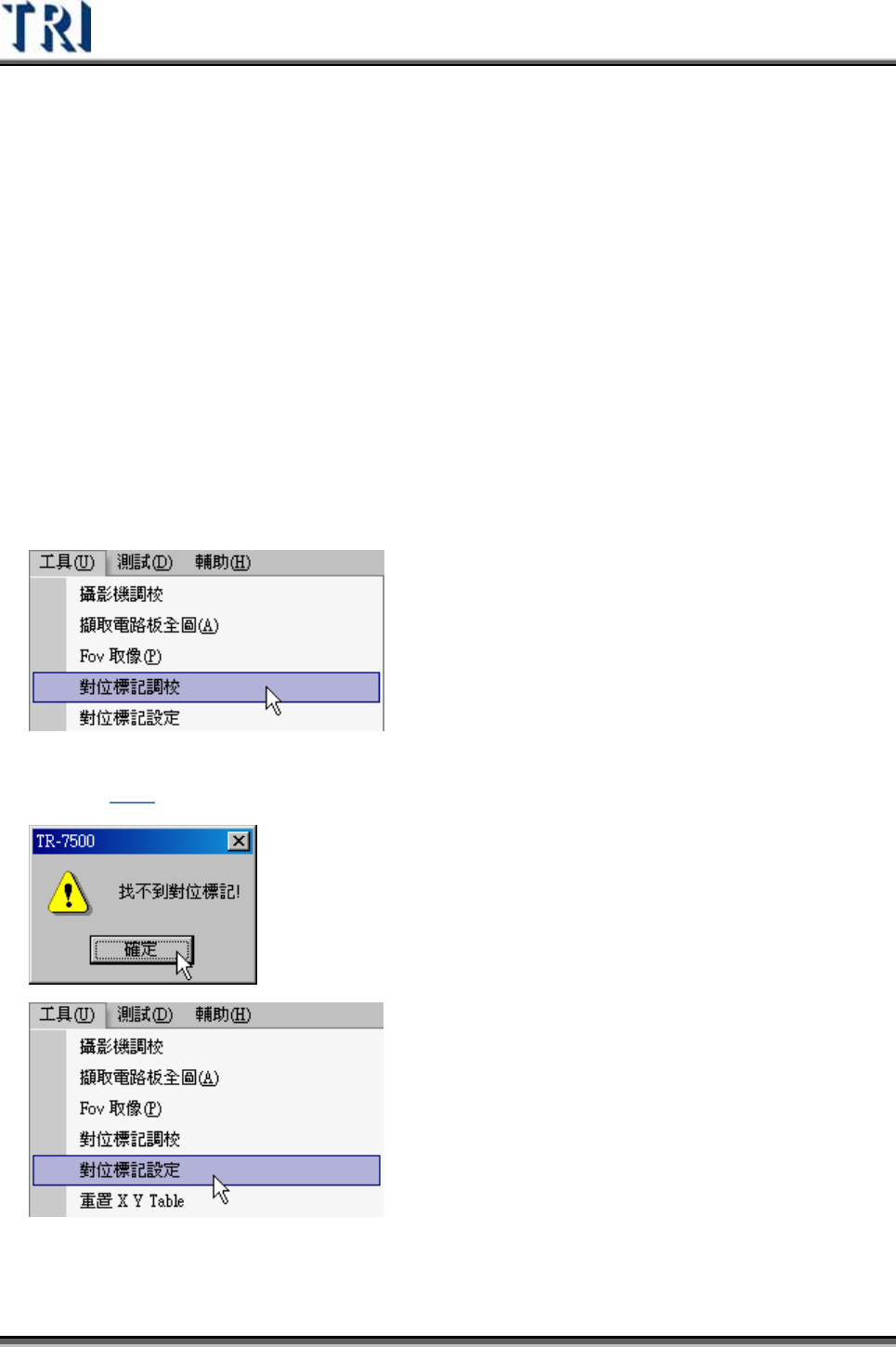

8.5 程式跨機台使用
1) 將程式(*.pre )及全圖影像複製到另一機台上
2) 選擇[工具/對位標記調校]
3) 若找不到對位標記則需進行[工具/對位標記設定]重新設定對位標記 0的位置(請參
閱 3.7.6)。
4) 按下[Inspect]開始檢測
Test Research Inc.
TRI7500SeriesUserGuide–Software 473
8.6 結束測試
1) 按下鍵盤上之 Esc 按鈕來停止檢測中的程式。
2) 按下 按鈕來關閉 AOI 主程式，此時系統會詢問是否儲存檔案，使用者可依據
自身需求選擇是否儲存。
3) 按下 AOI 主電腦之[開始/關機]將電腦關閉。
4) 將前方電源開關逆時針方向轉動來關閉電源。
5) 關閉機器後方斷路器。
Test Research Inc.
474 TRI7500SeriesUserGuide–Software
9 遠端編輯站
9.1 所需安裝的軟體
1) Sapera LT 目前使用版本
2) Coreco Process 目前使用版本
3) Cognex Driver
4) AOI 軟體程式，版本需與所配合的 AOI 使用版本相同
9.2 設定
將所配合使用的 AOI 機台的登錄檔匯入。
[開始\執行\輸入 regedit]，在[\\HKEY_LOCAL_MACHINE\SOFTWARE\TRI]新增一
DWORD 值 [offline] 內容為 1。
9.3 程式編輯功能
遠端編輯站可以使用的範圍有兩部分，一是編輯元件資料庫，另一個是進入主程式後
可進行學習(Train)的動作。
9.3.1 編輯元件資料庫
1) 使用 AOI 依第
1 章節內容製做程式到第 5步驟找完定位點後，進入編輯元件資料
庫視窗。(在[ATPG 流程]欄位之左下方，選擇[微調]頁籤，接著點選[Library]，並
在[Component Type]列表上按兩下)
2) 按下[
擷取影像/所有類型]按鈕，系統即對於電路板上的每一類型其第一顆元件
(以元件名稱排列的第一個)，分別抓取 10 張影像。這 10張影像分別為上方攝影
機抓取各以[ToplightA]及[ToplightB]打光的影像，前方攝影機抓取各以
[FrontlightA]及[FrontlightB] 打光的影像，後方攝影機抓取各以[RearlightA]及
[RearlightB] 打光的影像，左方攝影機抓取各以[LeftlightA]及[LeftlightB] 打光的影
像，右方攝影機抓取各以[RightlightA]及[RightlightB] 打光的影像。
