Test Research Inc. 132 TRI 7500 Series User Gu ide – Software 元件對應產生 － 若 載入一個已經存在的 AOI 檔案繼續編輯時，就要以元件對應產 生原點。先選擇一個座標已存在 AOI 檔案中的元件，並使用工具找出其中心位置， 接著按下 [CAD(0,0)] ，系統即會標示出所有已經存在 AOI 檔案中的元件座標。
Test Research Inc.
TRI7500SeriesUserGuide–Software 131
1) CAD 原點設定 － 在建立 CAD 檔案之前，使用者必須先設定原點位置來作為其
他元件的參考點。若使用者尚未設定原點，畫面左下角會出現黃色座標圖示閃動
來提醒使用者，若原點已設定，則左下角之圖示變為綠色，且原點位置以藍色座
標圖示表示。設定原點的方法有以下兩種：

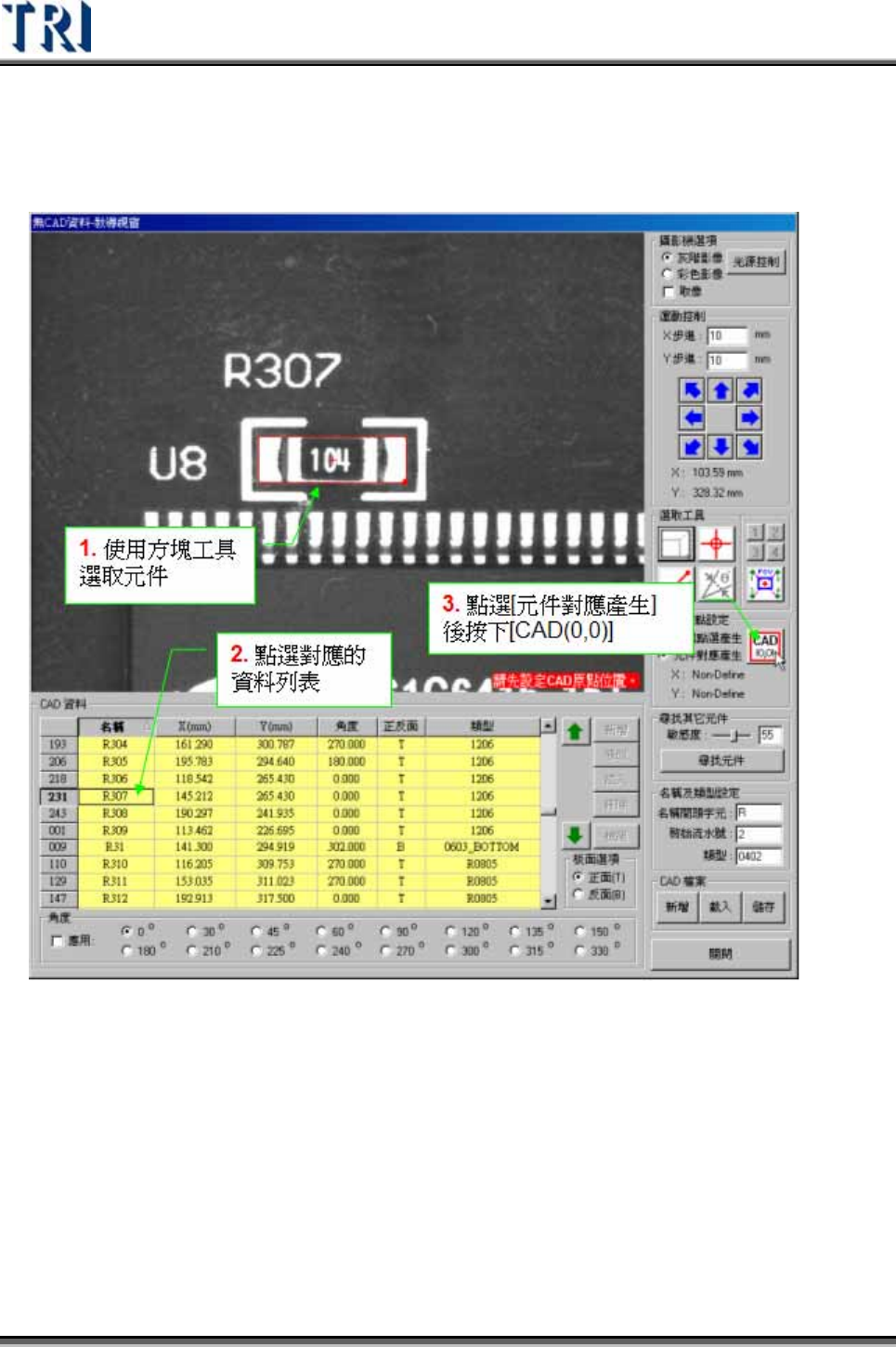

滑鼠點選產生 － 在編輯一個新的 AOI 檔案的情況下，需使用此方法產生元件位
置。可以使用方塊或十字工具將工具移到欲設定原點的位置後，按下[CAD(0,0)]按
鈕即可，此時系統會記錄原點的 X-Y Table 座標位置。
Test Research Inc.
132 TRI7500SeriesUserGuide–Software
元件對應產生 － 若載入一個已經存在的 AOI 檔案繼續編輯時，就要以元件對應產
生原點。先選擇一個座標已存在 AOI 檔案中的元件，並使用工具找出其中心位置，
接著按下[CAD(0,0)]，系統即會標示出所有已經存在 AOI 檔案中的元件座標。
