Test Research Inc.
TRI7500SeriesUserGuide–Software 143
Step3. 依
3.4.8.4 之流程繼續新增其他元件座標後儲存 AOI檔案。
Test Research Inc.
144 TRI7500SeriesUserGuide–Software
3.4.8.6 專案內增加元件(Add Component in Pre.)
可使用本功能來增加新元件至一個已經存在的專案中。
新增元件步驟

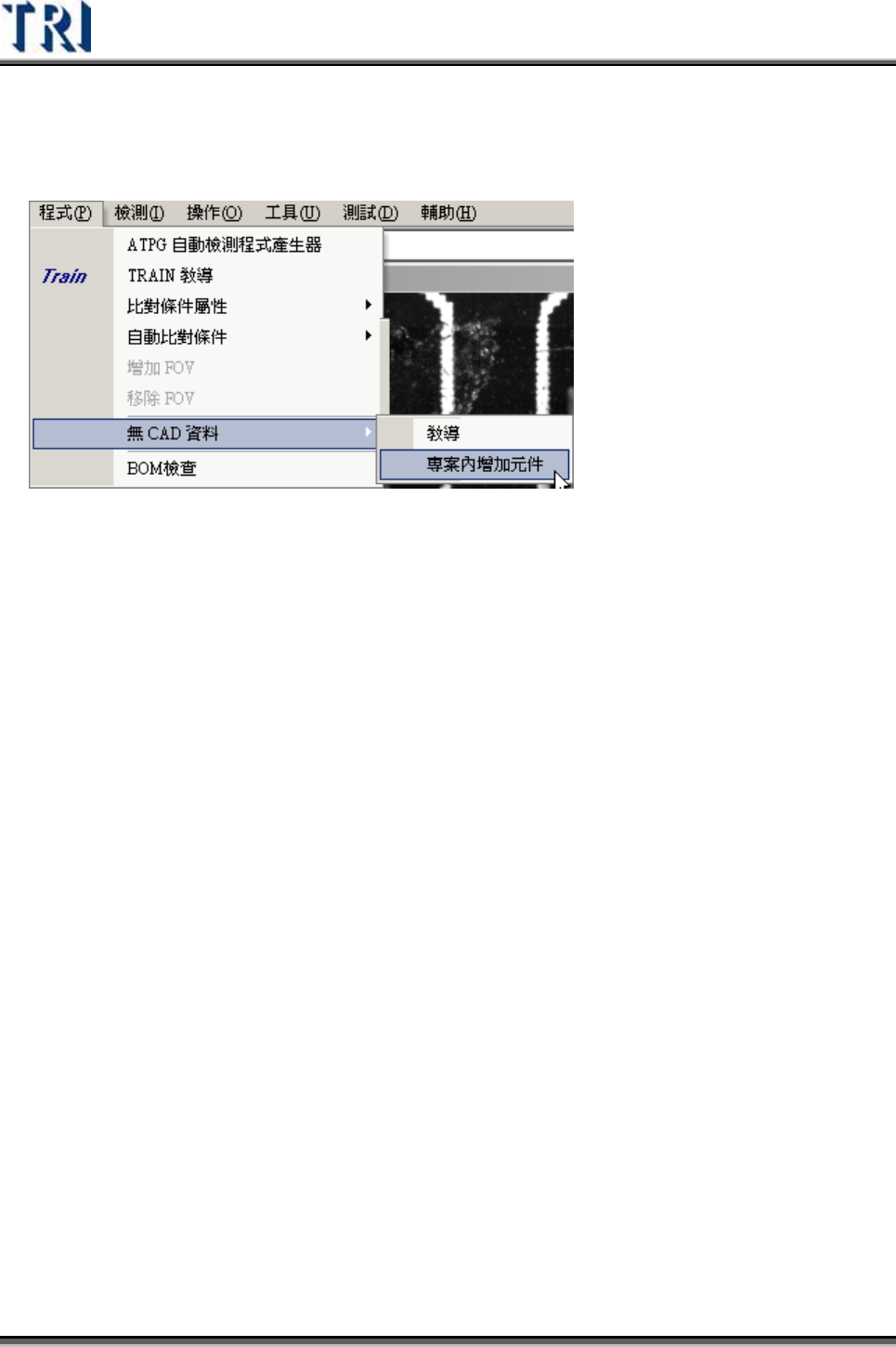

Step1. 按下[程式(Program)/無 CAD 資料(Non CAD)/專案內增加元件(Add
Component in Pre.)]按鈕，進入增加元件視窗如下。
Test Research Inc.
TRI7500SeriesUserGuide–Software 145

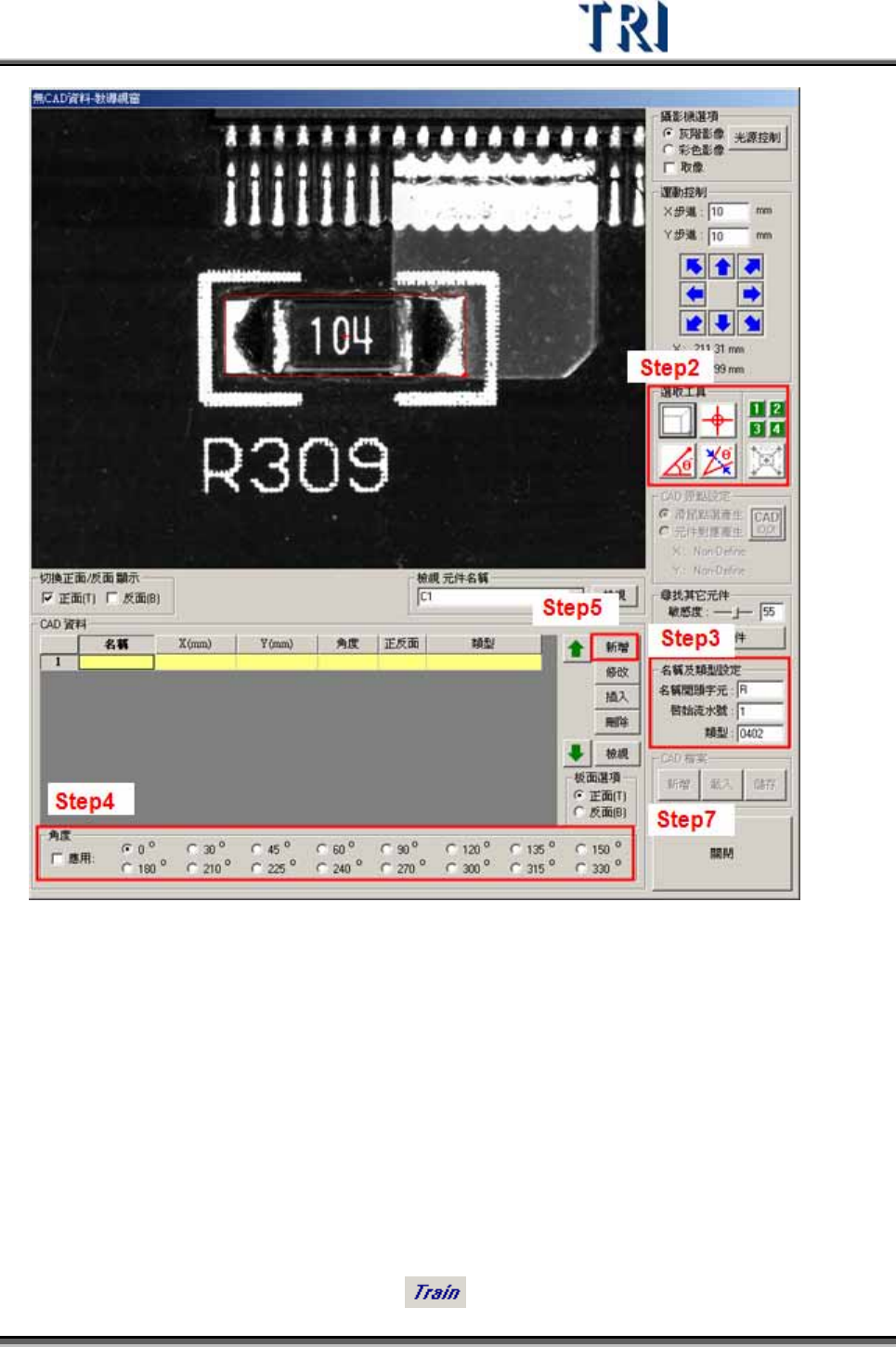

Step2. 將鏡頭移動到 1 號板上欲增的加元件上方後，使用選取工具找到元件中心位
置。
Step3. 輸入元件名稱及類型。
Step4. 選擇元件角度。
Step5. 按下[新增]按鈕，系統會將新增元件資訊列在[CAD 資料]欄位中。
Step6. 在 1 號板上新增其他元件。
Step7. 按下[關閉]按鈕離開。
Step8. 按下[程式/Train 教導]或[Train
]按鈕，進入學習視窗。
