Test Research Inc. 212  TRI  7500  Series  User  Gu ide – Software   檢測完成所顯示的畫面，以及丟給 RS 的條碼內容，均為不會做分割處理。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 211

2) 在檢測完成後，確認 ICT資料夾(預設為[C:\\AOI\\ICT)，若找不到該條碼的相關

[*.dcl]檔案，就會顯示下列警示訊息，以 AOI 檢測的結果為依據。

3.7.42 將條碼檔案輸出給 ICT(CREATE BARCODE FILE TO ICT)

TRAOI 版本: Ver 3.6 2009/5/12 以後的版本

 AOI 將條碼輸出到檔案[barcode.barcode]，供 ICT 讀取，ICT會負責刪除該檔案。

 [barcode.barcode]內容第一行為檢測結果 PASS 或 FAIL，接下來的行數為 AOI所

讀到的條碼，如果是多個條碼，則會用[\r\n]做分隔。

 客戶可以選擇 <分隔字元 Separator> 和 <條碼索引 Token Index>取得希望的條碼

舉例說明:

條碼為 SNUPCB090226118,P544150-001-99,V1007752,1T006,9D0918,Q20

分隔字元為逗號 (,) 條碼索引為 1, 則[barcode.barcode]所輸出的為

SNUPCB090226118

分隔字元為逗號 (,) 條碼索引為 3, 則 barcode.barcode 所輸出的為 V1007752

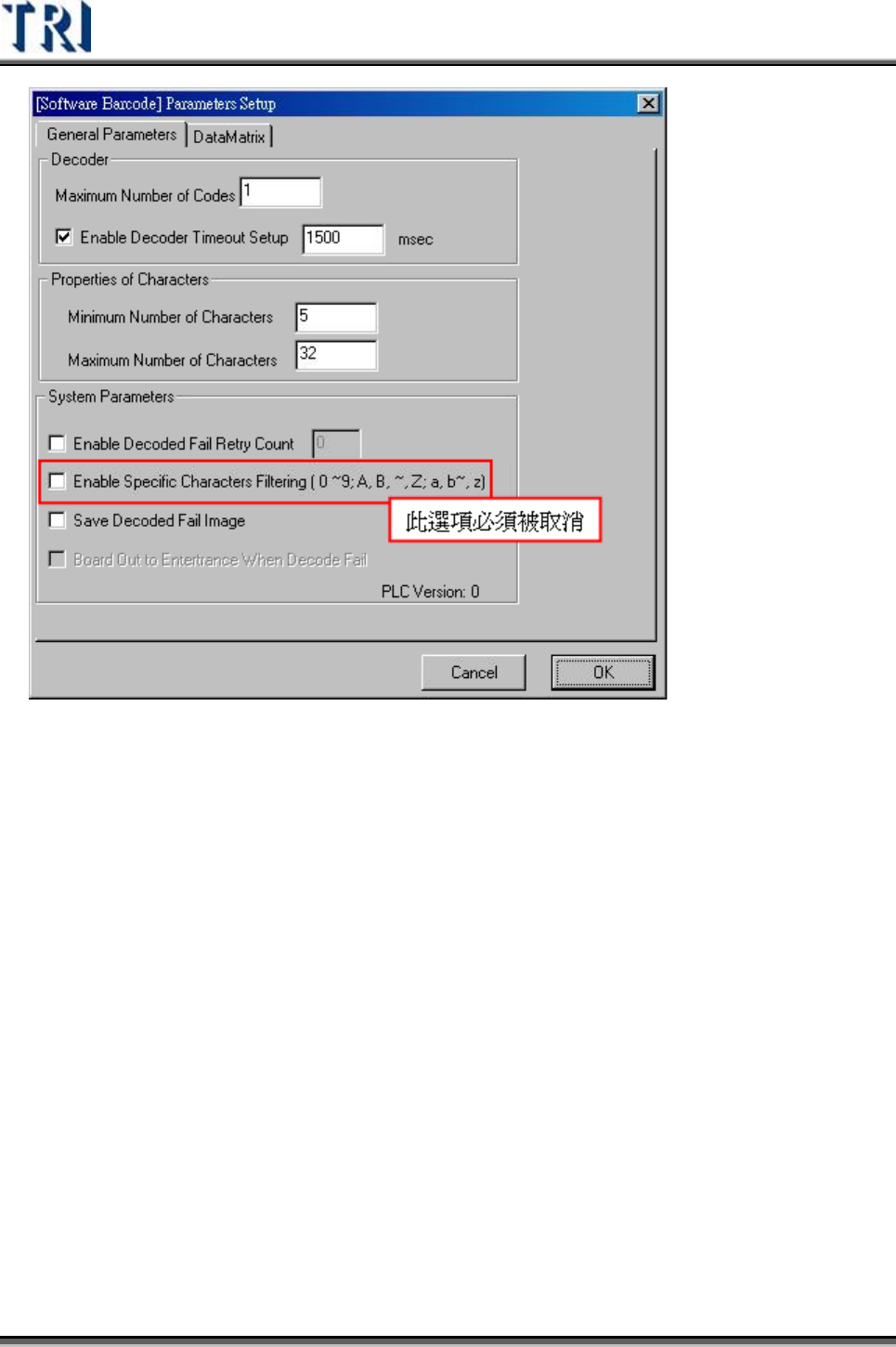

 軟體條碼設定

Test Research Inc.

212 TRI7500SeriesUserGuide–Software

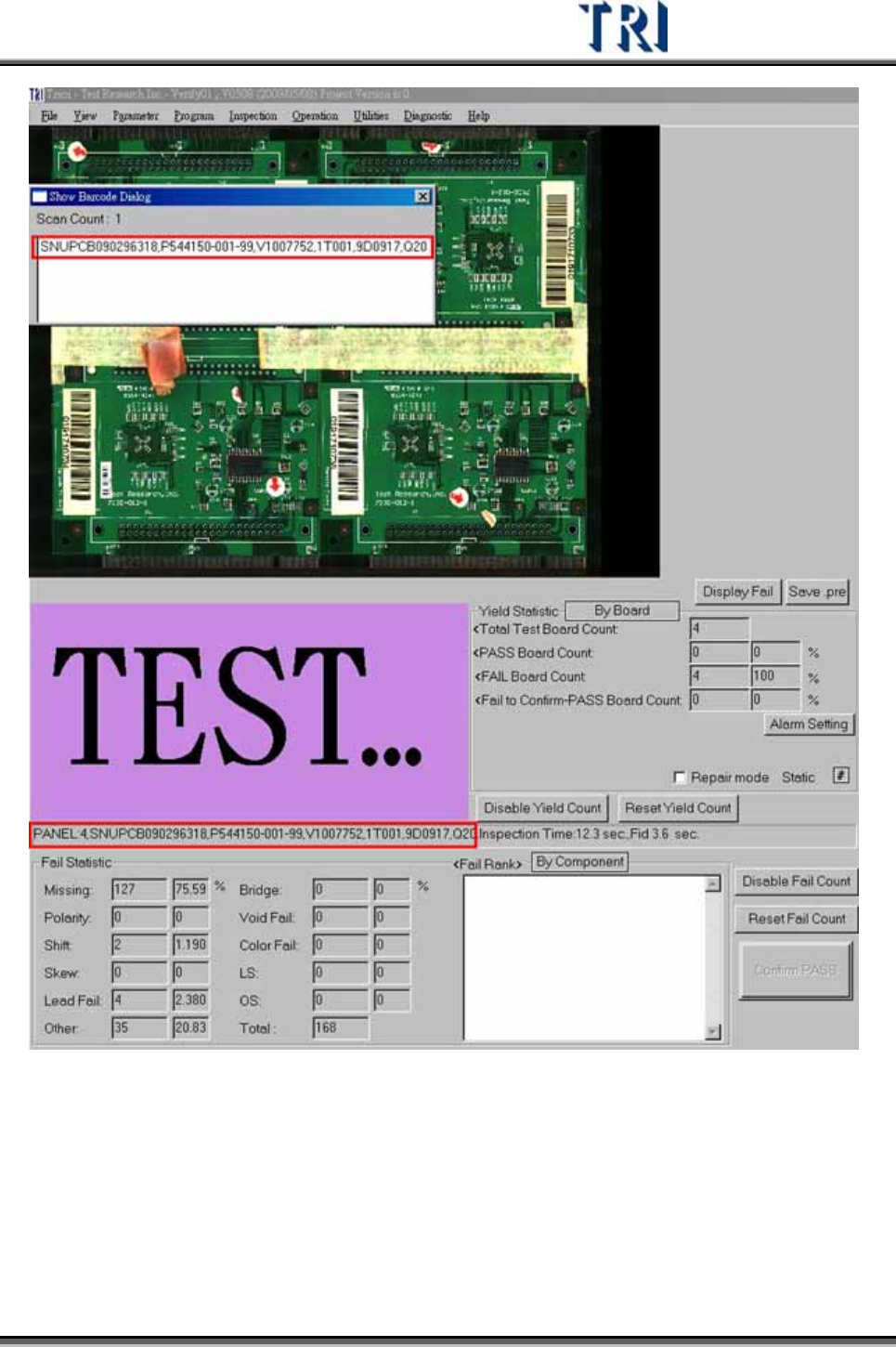

 檢測完成所顯示的畫面，以及丟給 RS 的條碼內容，均為不會做分割處理。
