Test Research Inc. 148 TRI 7500 Series User Gu ide – Software Step6. 掃完圖後會出現 8X8 的大圖影像，如設定要再 離 線編輯器製作，需將 AOI 電 腦之 [C:\noncaddata] 目 錄 複製到 離 線編輯器電腦的相同目 錄 下。
Test Research Inc.
TRI7500SeriesUserGuide–Software 147

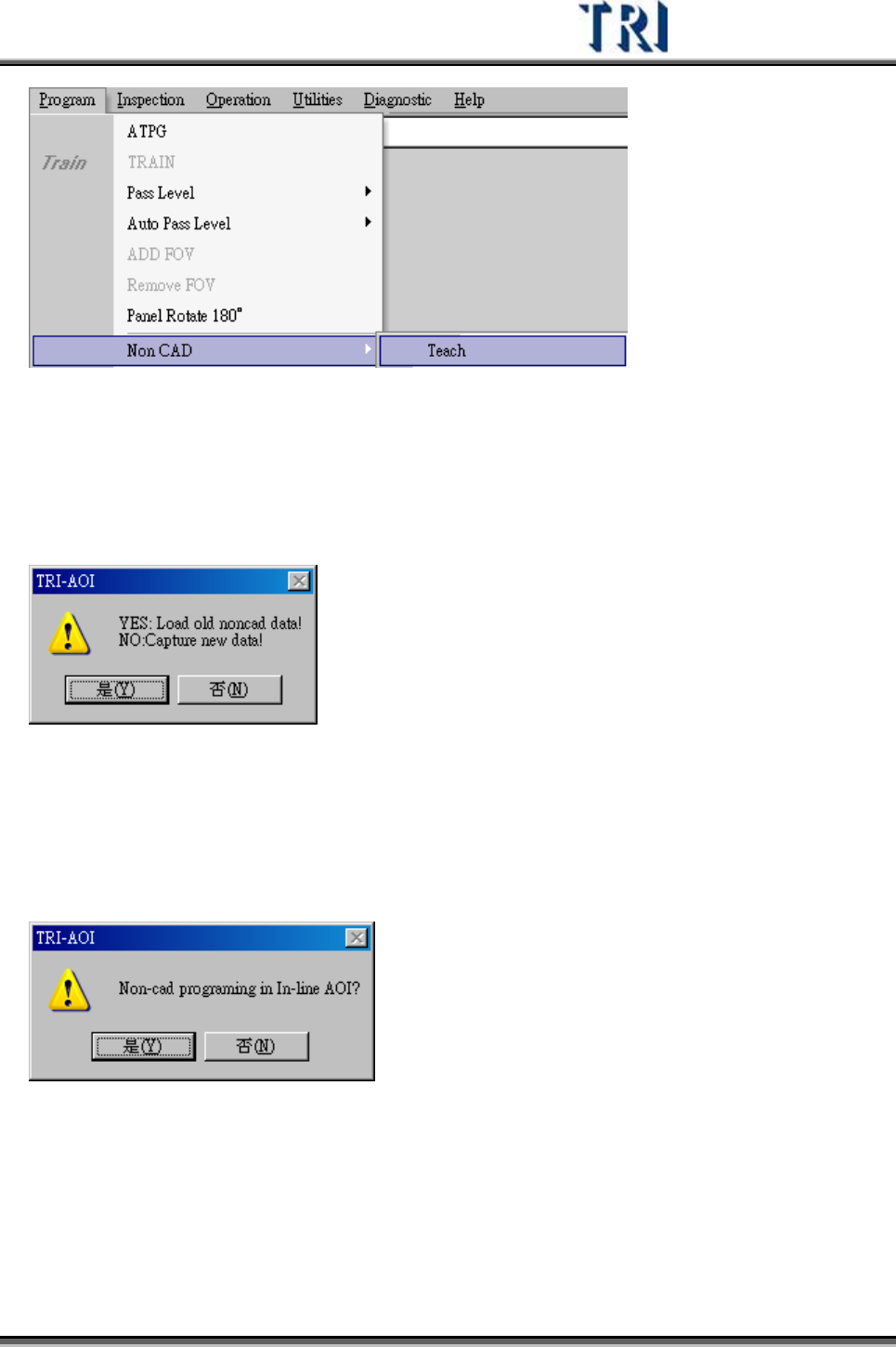

Step3. 系統出現以下視窗，按下按下[是]表示要載入之前抓取的影像進行編輯，必須
在之前有抓取影像，即在[C:\noncaddata]資料夾中存在有影像資料才可以載
入。[否]表示要重新抓取影像，且原先儲存在[C:\noncaddata]資料夾中的影
像會被清除。
Step4. 接著系統會出現[Non-cad programming in Inline AOI?]。需選擇在掃完 8X8
的大圖後，是否要在 AOI 上進行 Non CAD 製作，還是在離線編輯器上進
行。選擇[是]的話，系統就不會儲存單張 FOV影像，選擇[否]的話系統除了
大圖影像外亦會儲存 FOV影像工使用者複製到遠端編輯器使用。

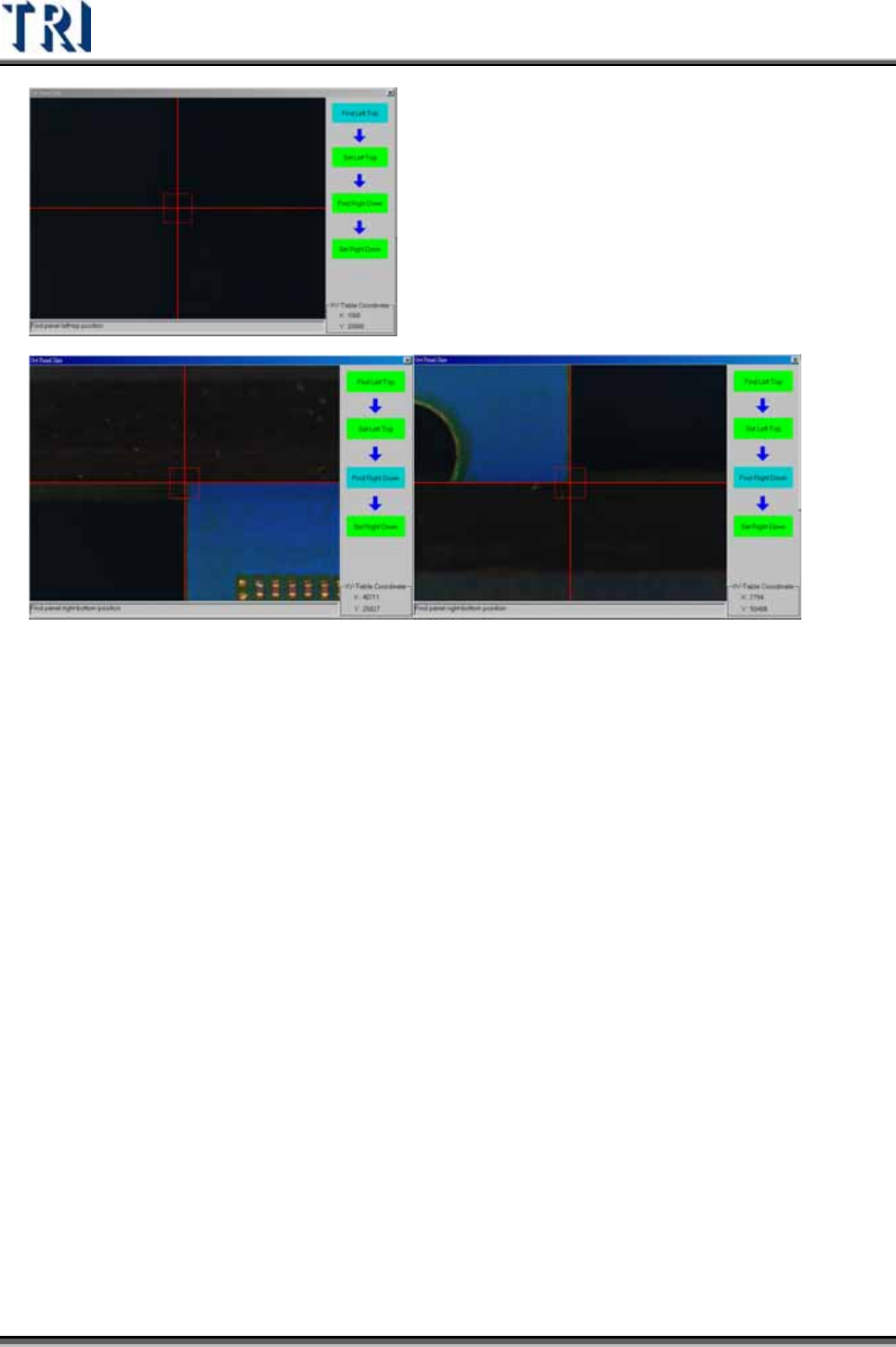

Step5. 設定機板的左上角及右下角位置，接著進行掃圖。
Test Research Inc.
148 TRI7500SeriesUserGuide–Software
Step6. 掃完圖後會出現 8X8 的大圖影像，如設定要再離線編輯器製作，需將 AOI 電
腦之[C:\noncaddata]目錄複製到離線編輯器電腦的相同目錄下。
Test Research Inc.
TRI7500SeriesUserGuide–Software 149
Step7. 新增元件。在大圖上將滑鼠移至元件中心後，按右鍵並選擇[New]。
Step8. 出現[Fov Image Dialog]，將所指定元件中的小矩形(約 20x20)拉至和元件大
小相同，再按右鍵選擇[Set Image]。此步驟是要加入影像作為複製其他元件
框時定位之用。
