3.8 測試(Diagnostic)

PC 與 PLC的輸入與輸出測試

系統自我測試

程式結構測試

測試同一個機台對於同一個位置的座標值

目前專案與標準專案比對功能

3.8.1 I/O 測試(MACHINE I/O TEST)

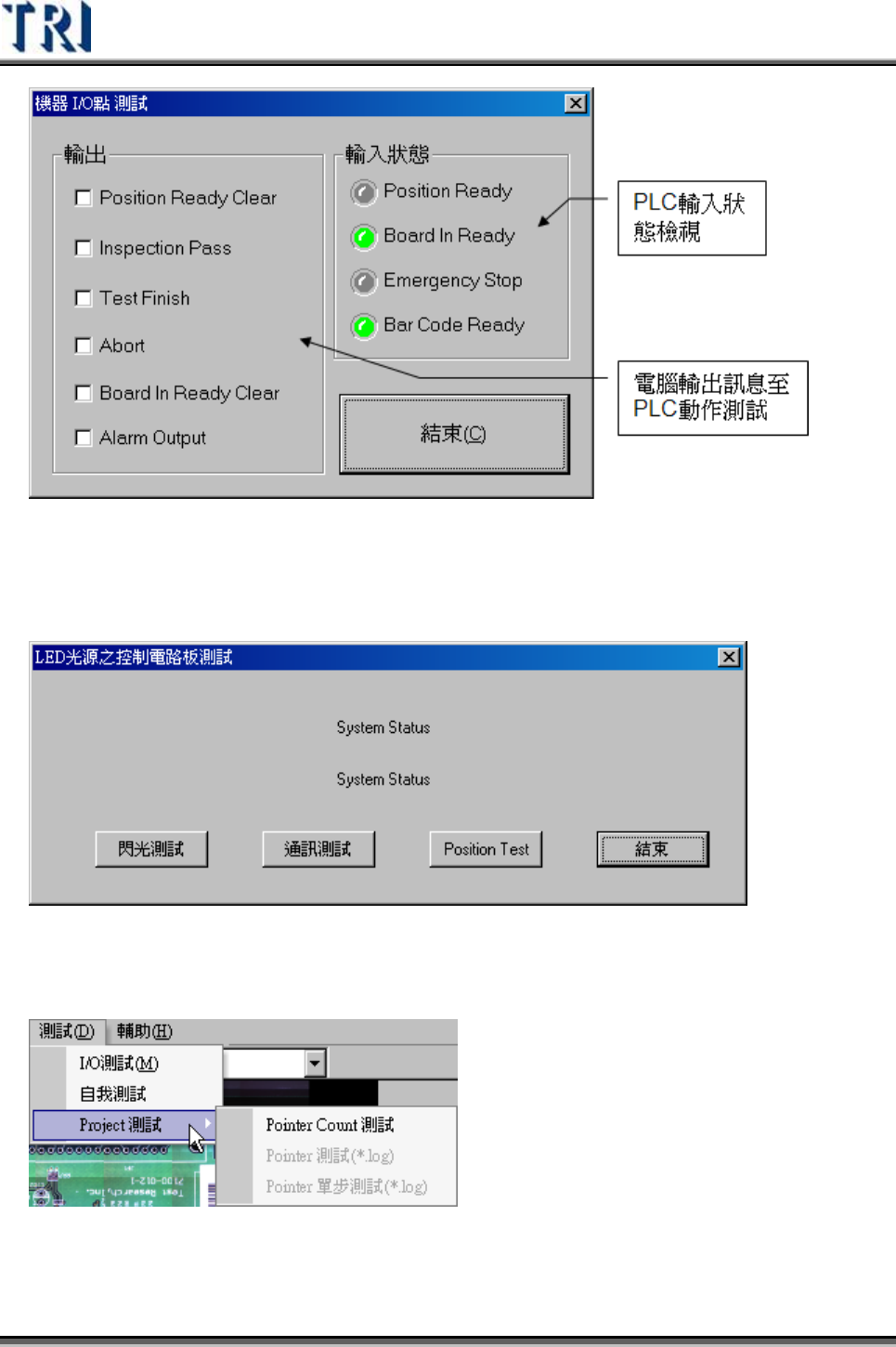

檢視 PLC 的輸入狀態，亦可勾選測試電腦輸出狀態。

Test Research Inc.

222 TRI7500SeriesUserGuide–Software

3.8.2 光源測試(CHECK LIGHTING)

可進行系統閃光測試及光源測試

3.8.3 P

ROJECT 測試(PROJECT TEST)

 按下此按鈕可針對本程式進行檢測框之聯結結構測試，若程式出現問題系統會詢問

是否修復程式。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 223

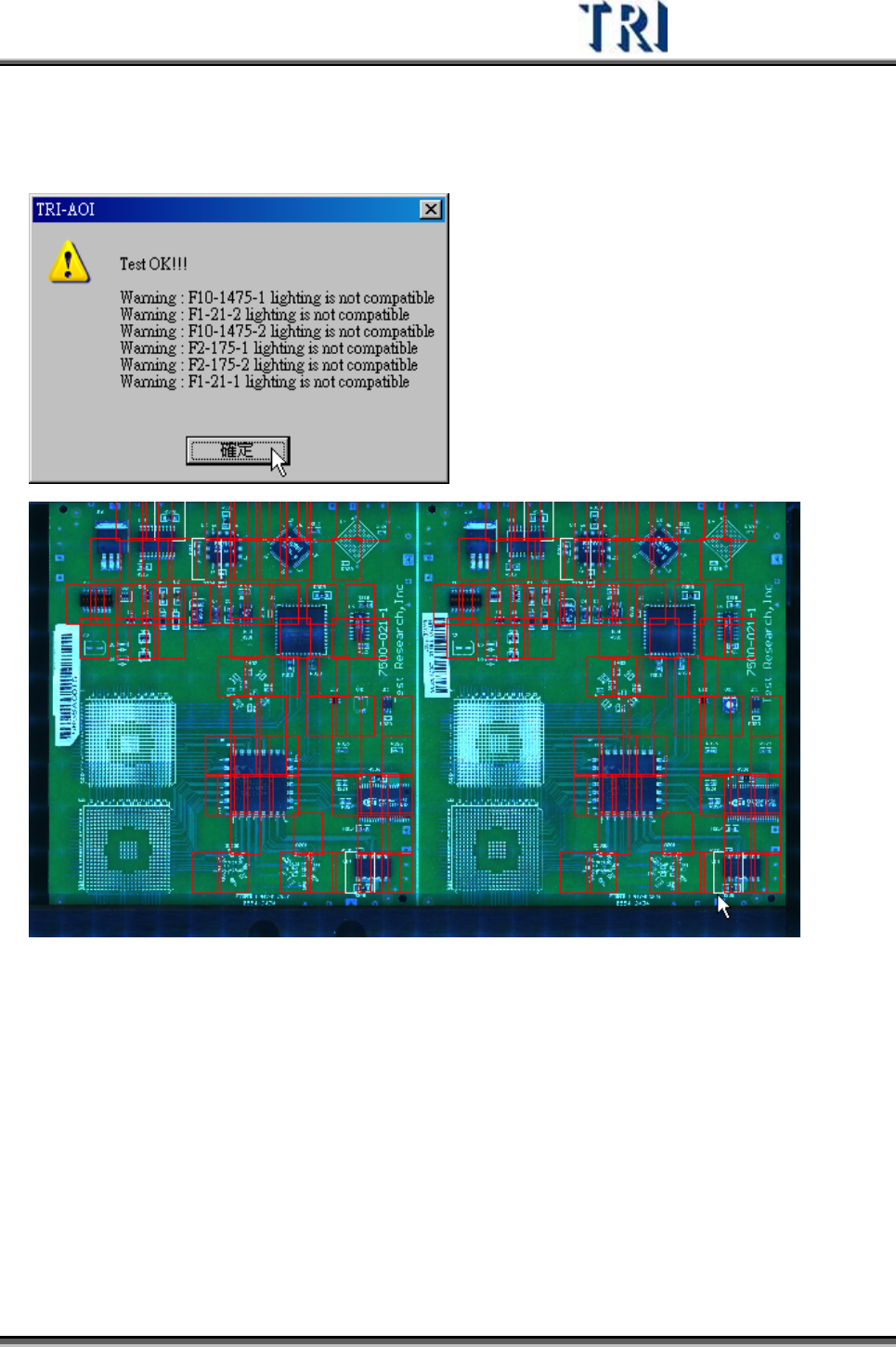

 在[Train]視窗下執行本測試，系統會進行 FOV 燈光配置的測試，若 FOV 中存在沒

有配置在正確燈光的元件時，會顯示出警告訊息，且在大圖影像中以白色標示出檢

測框位置。

3.8.4 位移校準 (MOTION ALIGNMENT)

要使用本功能，須在登錄檔中將[CrossMotionAlignment]設定為[1]。

測試在本機台中，對於基準點座標位置的一致性。在特殊狀況下才需要使用。
