Test Research Inc. TRI 7500 Series User Gu ide – Software 387 Step8. 開啟 [Train] 步驟，對 FOV 影像增加 [Warp] 框。 Step9. 等到取得實版後，再依正常步驟繼續編輯程式。
Test Research Inc.
386 TRI7500SeriesUserGuide–Software
Step2. ps.點選 locate window 時如果 lighting為 angle lighting, 系統會自動打反向燈
以使 pad 看得更清楚, 例如:locate window 的 lighting 為 LeftlightA則系統會
打 RightlightA

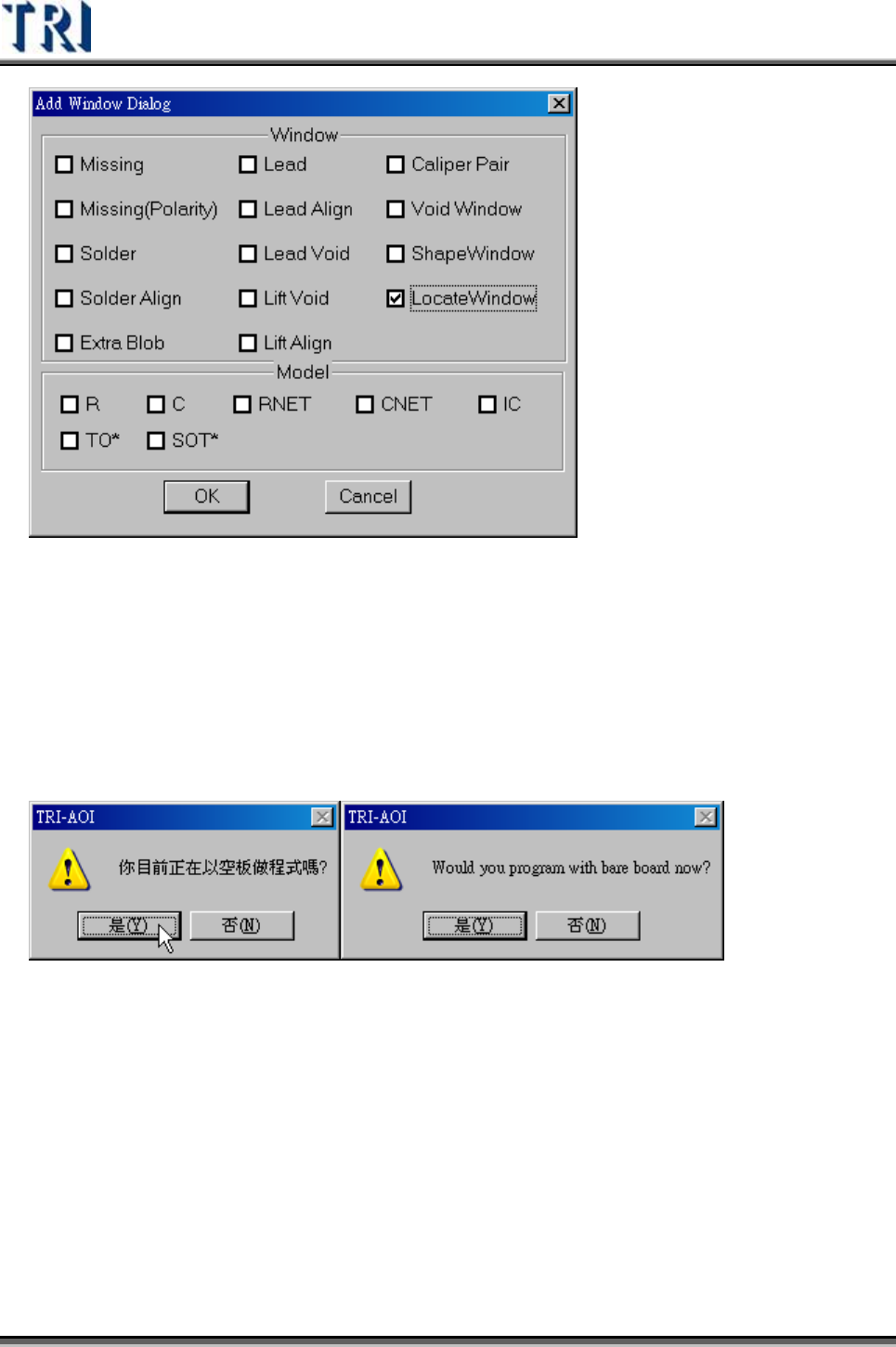

Step3. 替[Locate Window]加上 Pad 的影像，以做為定位用。
Step4. merge 時系統會詢問目前製作程式是否以空板來製作，選[是]即可
Step5. 擷取 FOV 影像－如果 FOV設定的燈光為 angle lighting，系統會自動打反向
燈以使 PAD看得更清楚。例如；[Locate Window]的燈光為[LeftlightA]，則
系統會打[RightlightA]來進行 FOV 取像。
Step6. 再次定位(Relocate)－系統會以[Locate Window]的影像來定位相同元件的檢
測框。
Step7. 再次擷取 FOV 影像－系統會以原本的燈光再擷取一次 FOV影像。
Test Research Inc.
TRI7500SeriesUserGuide–Software 387
Step8. 開啟[Train]步驟，對 FOV 影像增加[Warp]框。
Step9. 等到取得實版後，再依正常步驟繼續編輯程式。
Test Research Inc.
388 TRI7500SeriesUserGuide–Software
5 TRAIN 視窗功能介紹
5.1 主畫面
ATPG 步驟完成後，將 ATPG 視窗關閉，出現視窗畫面如下。畫面左上角會顯示目前
機種的大圖，將滑鼠移至大圖上方，可以標記出滑鼠所在位置上元件的資訊，若在此
大圖區按一下滑鼠左鍵，系統會以綠色十字記號標出兩個對位標記的位置。
在此視窗上按滑鼠右鍵，可指定大圖上標示此特定元件。再按一次滑鼠左鍵則可以恢
復原本功能。
