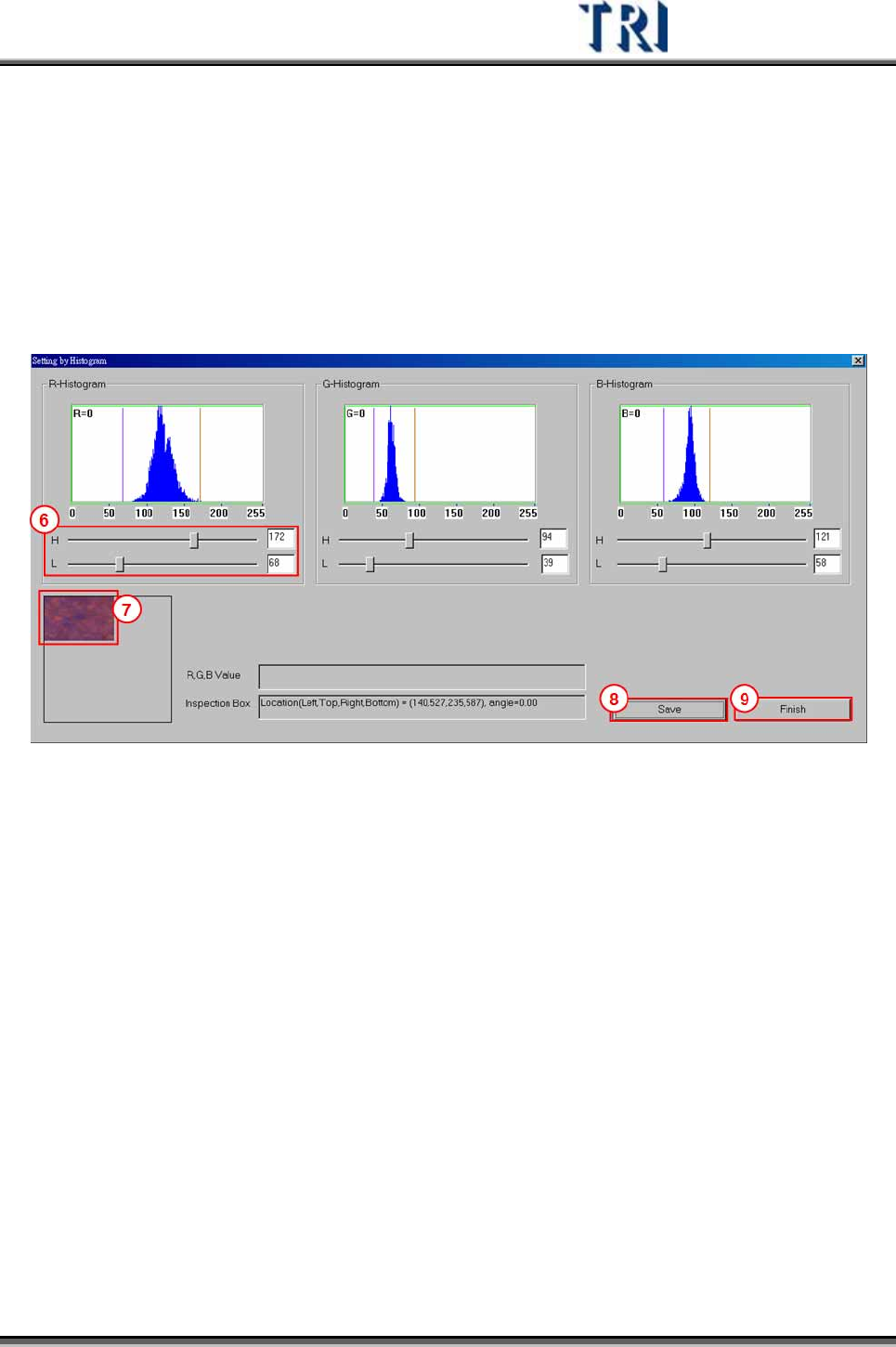

1) RGB 上下限設定

2) 設定超過或低於標準比例值，面積小於[Under Ratio]或大於[Over Ratio]則為

Fail。

3) 設定 RGB 值關係式(大於、小於)

4) 除了設定關係式，還可以設定兩者的差值

5) 可顯示檢測框之 RGB 分布(下頁)

6) 可直接輸入 RGB上下限或用滑鼠拖曳上下限

7) Color window 影像

8) 將設定好的值存入 pass level (確認 apply是否勾選)

9) 關閉該視窗

4.10.2.14 Caliper Pair

以成對的檢測框定位 BGA類型元件的本體位置，可以檢測 BGA 類型元件的偏移。

設定方式－在 Train視窗下，使用[增加 1個框(Add 1 Box)]並選擇[Caliper Pair]時，可

產生一組成對的 Caliper Window。接著將兩個 Window移至適當的位置，並按下[設定

(Setting)]調整屬性。調整完後選擇兩個檢測框後，按下[Train]。系統會紀錄現在 BGA

角的 CAD 值。

Test Research Inc.

368 TRI7500SeriesUserGuide–Software

PASS FAIL

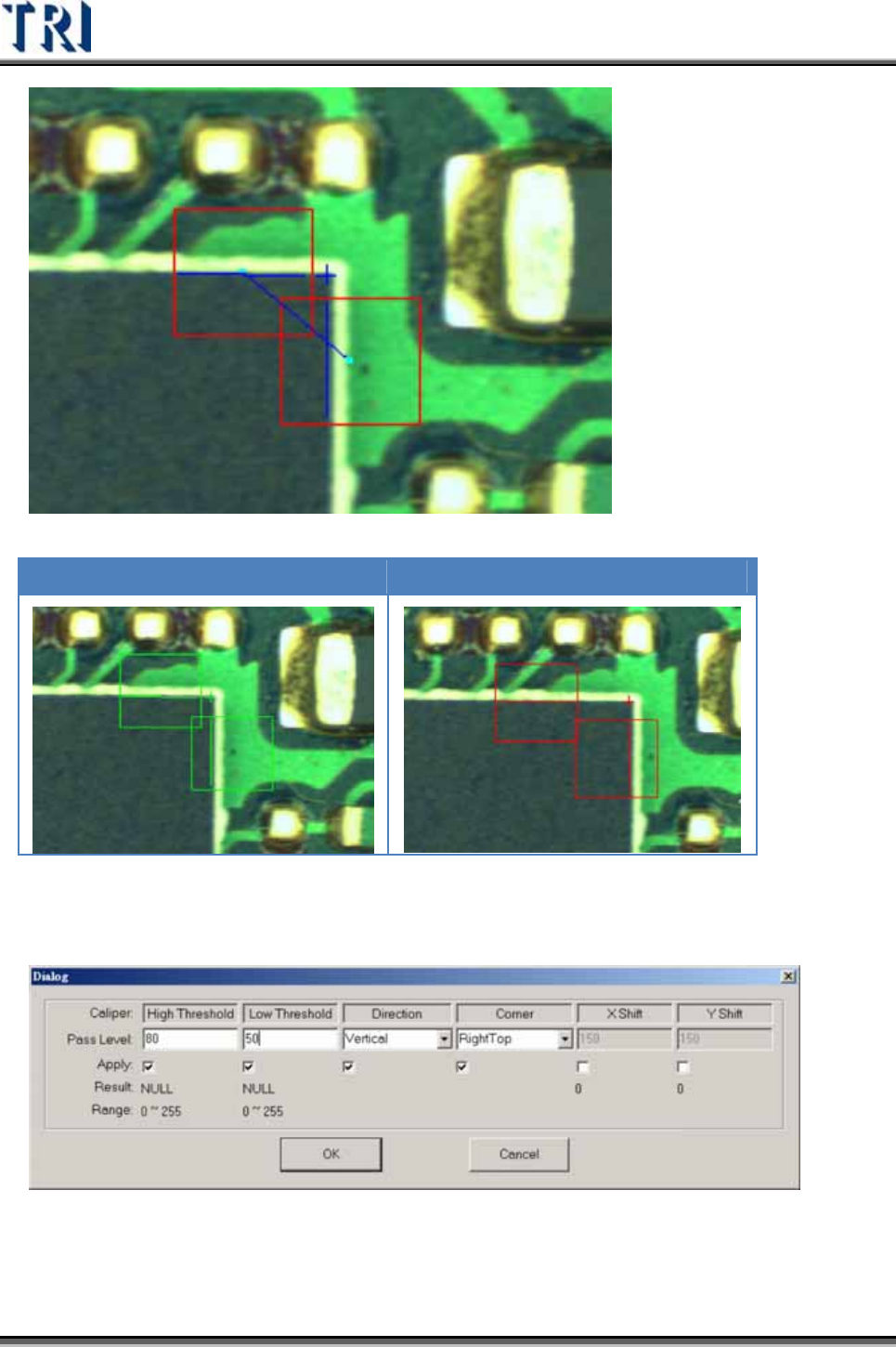

參數設定畫面

 High Threshold、Low Threshold – 過濾不要的背景，取出需要的 BGA本體。

 EX – 圖中 BGA 灰階分布約在 65 附近，所以可以設 High Threshold為 80、Low

Threshold 為 50。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 369

 Direction – 抓垂直的邊設為 Vertical，抓水平的邊設為 Horizontal。此屬性有連動關

係。當一對 Caliper Pair 的其中一個被設為 Horizontal後，另一個會自動設為

Vertical。

 Corner – 設定抓 BGA 的哪一個角，如圖中所示即為 BGA的 RightTop。此屬性有

連動關係。當一對 Caliper Pair 的其中一個被設為 LeftTop後，另一個也會自動設

為 LeftTop。

 X Shift、Y Shift – X、Y shift 的 Pass Level，shift（um）量超過此設定值為不良，

反之為通過。

4.10.2.15 CalDistance

可選擇兩種方法進行，[Distance]或[Angle]。選擇[Distance]，可量測兩個一組的檢測

框的邊距，選擇[Angle]可量測單一檢測框內找到邊的角度。

1) Distance

以成對的檢測框來檢測兩個邊的距離。可應用在檢測金手指間的距離。

設定方式－在 Train視窗下，使用[增加 1個框(Add 1 Box)]並選擇[CalDistance]時，可

增加一個[CalDistance]檢測框，重複此步驟再增加一個[CalDistance]，這兩個框即成

為一組[CalDistance]檢測框。調整完位置及參數後，選擇兩個檢測框，按下[Train]。

系統會紀錄現在同一組檢測框兩個邊的距離。當距離的位移量在設定的範圍內時，檢

測結果為通過。
