Test Research Inc.  TRI  7500  Series  User  Gu ide – Software  257   正面 / 反面 (Top/Bottom) －改變板子的正反面，此功能在修改模式下，如果全部的子板只剩正面則本功能會無作用。  鏡射 (Mirror) －可選擇左右或正反面鏡設，在修改模式下不能使用。  旋轉 (Rotate) －可旋轉 0 、 90 、 180 及 270 …

Test Research Inc.

256 TRI7500SeriesUserGuide–Software

4.3.2.2 存 AOI 檔(Save AOI File)

 全部儲存(Save All)－將多連板的 CAD 資訊另存新檔。

 只存第一板(Save Board 1)－只將 1 號板的 CAD 存檔。

 全存成第一板(Merge To Board 1)－將多連板的資訊全部存檔，且板號全部改成

1。

4.3.3 檢視(VEIW)

 Zoom In－放大顯示

 Zoom Out－縮小顯示

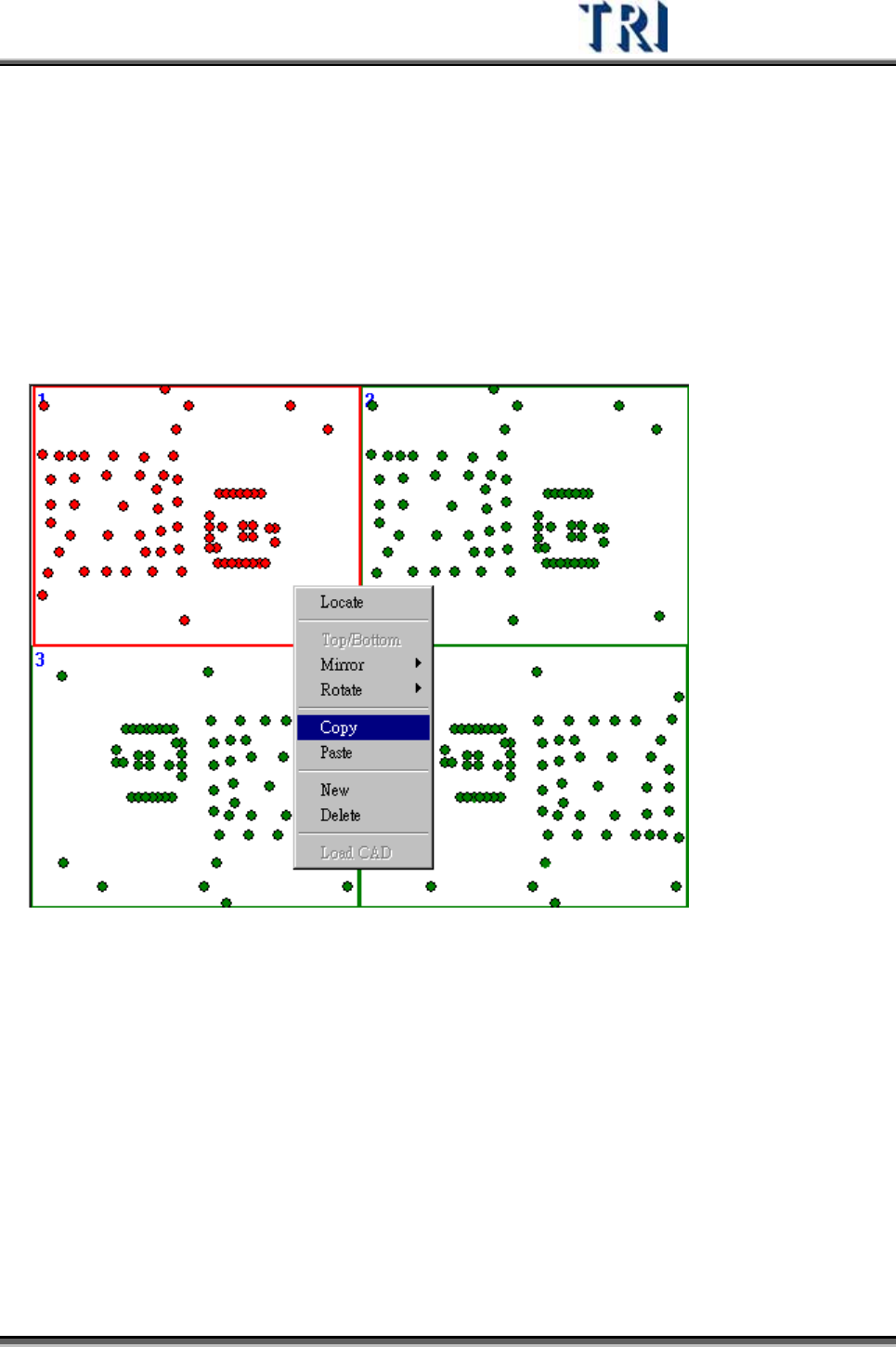

4.3.4 按滑鼠右鍵跳出的選單

 定位(Locate)－尋找定位元件。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 257

 正面/反面(Top/Bottom)－改變板子的正反面，此功能在修改模式下，如果全部的子

板只剩正面則本功能會無作用。

 鏡射(Mirror)－可選擇左右或正反面鏡設，在修改模式下不能使用。

 旋轉(Rotate)－可旋轉 0、90、180 及 270 度及其它角度。在修改模式下只能旋轉

180 度。在制式聯板旋轉 90和 270 度，會自動旋轉其它相同角度的聯板。

 複製(Copy)－複製一個子板並可利用[貼上(Paste)]貼到其它的子板上。

 貼上(Paste)－將複製的板子貼到其它的子板上。

Test Research Inc.

258 TRI7500SeriesUserGuide–Software

 新增(New)－新增一行或一列子板，只可使用於修改模式。
