Test Research Inc.  TRI  7500  Series  User  Gu ide – Software  419   檢測 (Inspect) – 待測影像與標準影像相比之相似性分數。左上角之藍色數字代表強化影像的次數。  移除 (Remove) – 將所選擇的代料影像移除，需選擇移除的規則。

Test Research Inc.

418 TRI7500SeriesUserGuide–Software

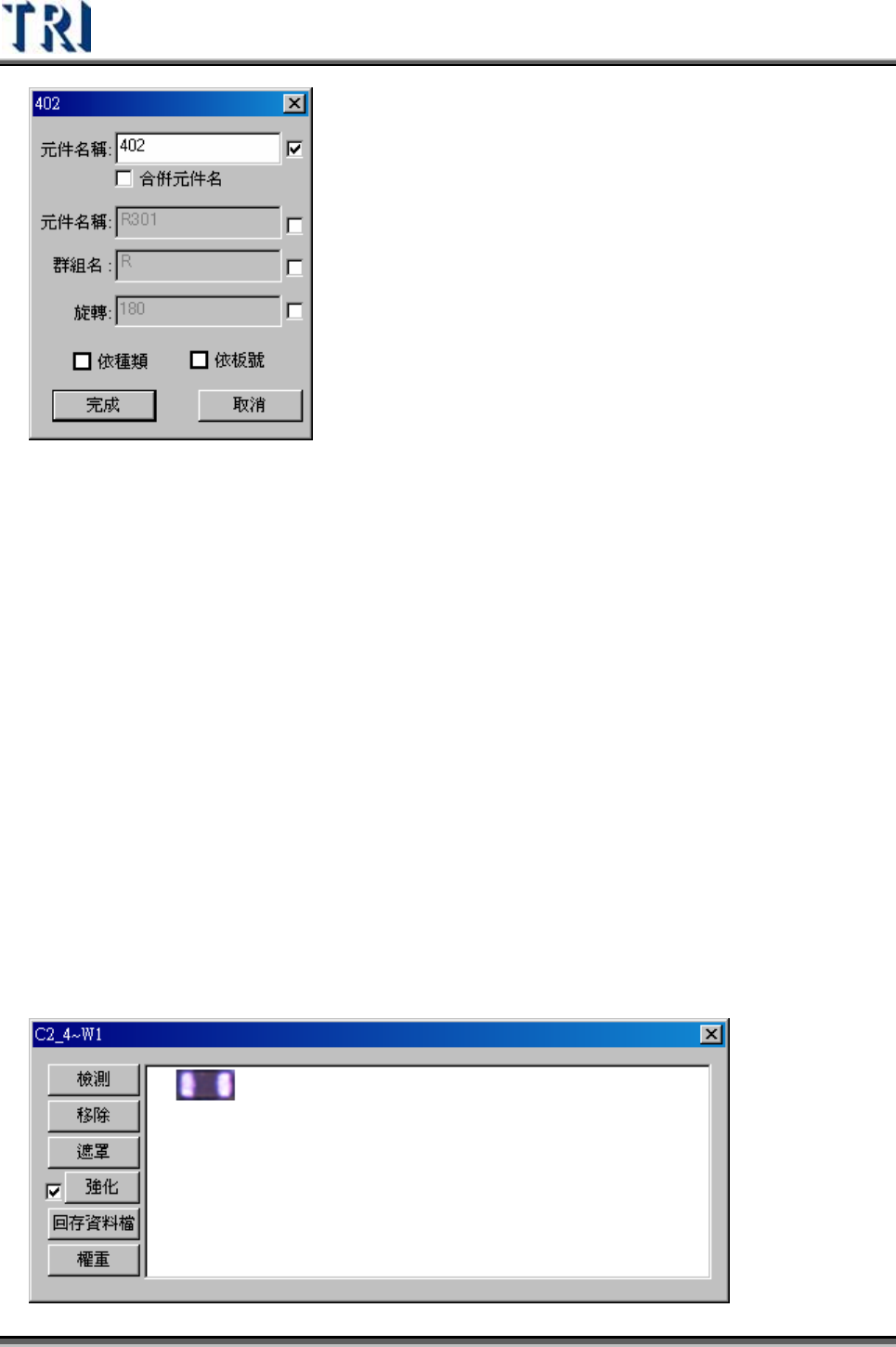

 元件類型(Type) – 在右方打勾可修改元件類型。

 合併元件名(Merge Name) – 將元件之形式前增加元件名稱前之英文字。例如 R5

的形式名稱變更為 R402。

 元件名稱(Name) – 在右方打勾可修改元件名稱。

 群組名(Group) – 在右方打勾可修改元件所屬的群組。

 旋轉(Rotate) – 在右方打勾可修改元件的角度。修改本項目後，[Missing]框及[Lead]

框會被設定為[Untrain]，使用者需再自行加入標準影像。假設該元件的檢測框超出

一個 FOV的範圍，就無法在此處更改元件角度。

 依種類(By Type) – 勾選表示相同種類的元件資料一起更改。

 依板號(By Board) – 勾選表示多連板中相對位置的元件資料一起更改。

5.6.2.6 代料影像(View Model)

按下此按鈕可以檢視此檢測框的所有標準影像，並對標準影像進行修改。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 419

 檢測(Inspect) – 待測影像與標準影像相比之相似性分數。左上角之藍色數字代表強

化影像的次數。

 移除(Remove) – 將所選擇的代料影像移除，需選擇移除的規則。

Test Research Inc.

420 TRI7500SeriesUserGuide–Software

 遮罩(Mask) – 對於代料影像進行遮罩動作，對於遮罩功用與進行步驟請參考

4.9.8.2。

 強化(Enhance) – 可以針對代料影像進行亮度和對比的加強，而取消前方打勾符號

可以將強化的設定解除。
