Test Research Inc.

 TRI7500SeriesUserGuide–Software 447

5.6.13.4 未教導(UnTrained)

勾選表示以未教導的檢測框作為搜尋條件。

5.6.13.5 檢測(Test)

勾選表示以設定為檢測的檢測框作為搜尋條件。

5.6.13.6 不檢測(UnTest)

勾選表示以設定為不檢測的檢測框作為搜尋條件。

5.6.13.7 未被定位的檢測框(No located box)

勾選表示只尋找單獨存在的[Void]或[Pin]，以方便尋找需要增加[Warp]的 FOV。

5.6.13.8 往前(Previous)

按下此按鈕系統會根據以上所選擇的條件以「且」為條件往前搜尋 FOV。

5.6.13.9 往後(Next)

按下此按鈕系統會根據以上所選擇的條件以「且」為條件往後搜尋 FOV。

5.6.14 上個 FOV 及下個 FOV

5.6.14.1 上個 FOV(Previous)

檢視上一個 FOV

5.6.14.2 下個 FOV(Next)

檢視下一個 FOV

Test Research Inc.

448 TRI7500SeriesUserGuide–Software

5.6.14.3 確定(OK)

按鈕關閉[Train]視窗

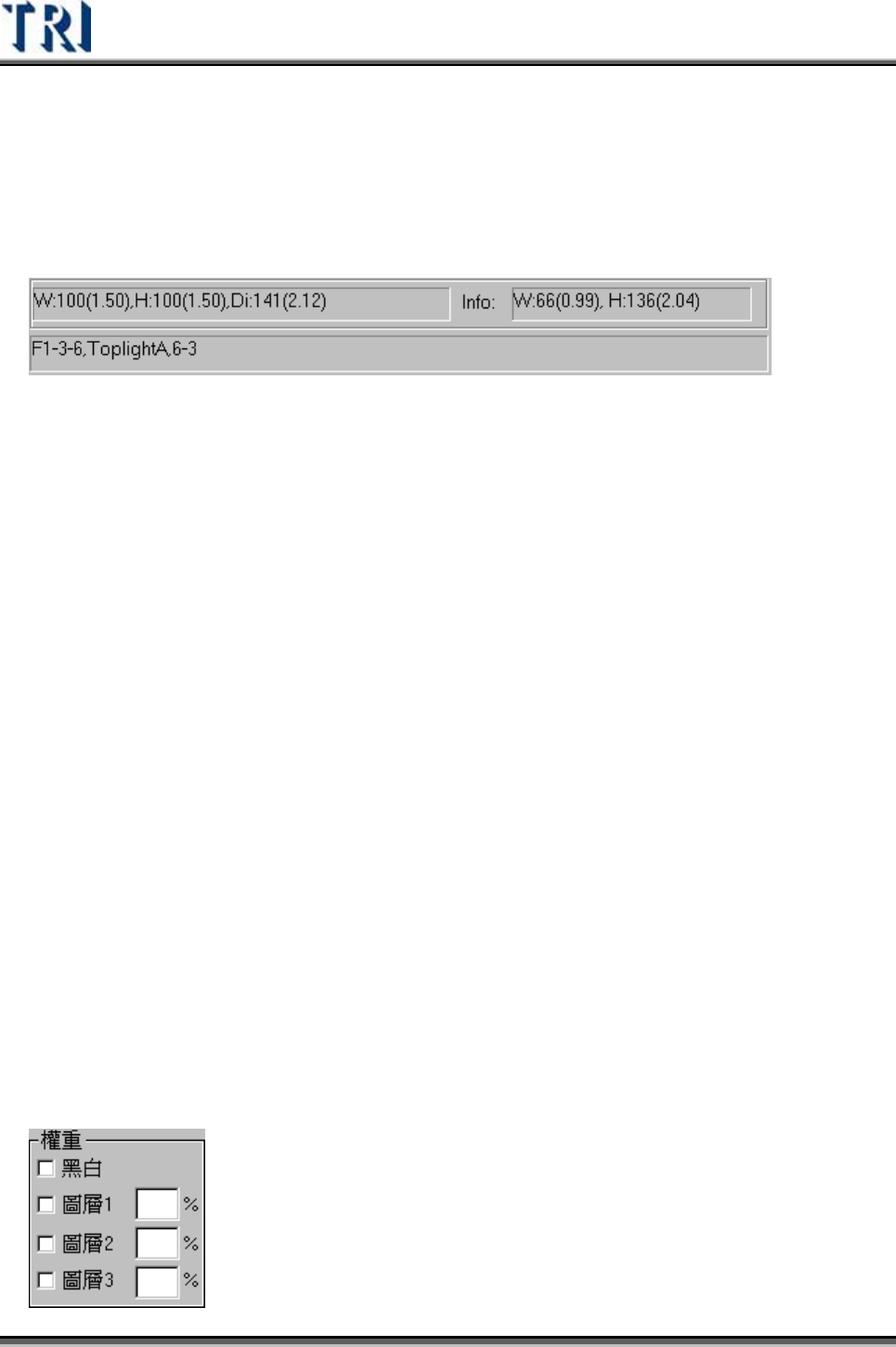

5.6.15 資訊列

5.6.15.1 萬用框的尺寸

 W表示萬用框水平方向長度，單位為畫素(pixel)，括號內單位為公厘(mm)。

 H表示萬用框垂直方向長度，單位為畫素(pixel)，括號內單位為公厘(mm)。

 Di 表示萬用框對角線長度，單位為畫素(pixel)，括號內單位為公厘(mm)。

5.6.15.2 點選的檢測框尺寸

顯示所點選的檢測框的長寬及對角線長度。

5.6.15.3 FOV 編號及與所使用光源名稱

 F1-3-6 表示 FOV影像編號

 ToplightA 表示這張影像使用的燈光名稱

 6-3 表示第 6號板第 3 張影像

5.6.16 權重(WEIGHTING)

在此處勾選[黑白]或[紅、綠、藍]時，表示萬用框內的影像會依勾選的項目顯示。使用

者可依據顯示的影像參考權重的設定。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 449

 勾選[黑白]

 勾選[圖層 1]及[圖層 2]。
