Test Research Inc.
TRI7500SeriesUserGuide–Software 101
3.3.4.5 Assign Multi-Boards
Enable Auto-Assign to Multi-Board－勾選表示在多連板上，當條碼號碼有規則性
時，可以只讀取一個單板條碼後，系統自動帶出其他片單板的條碼資訊。若從左邊
進板，則須讀取右上角板子的條碼，若從右邊進板，則須讀取左上角板子的條碼，
若為 DT，則須讀取左上角板子的條碼。要使用此功能還需先按下[Barcode Layout
Type]按鈕設定多條碼編排方式，設定方式請參考 3.3.3.1。設定步驟如下。
Step1. [Enable Auto-Assign to Multi-Boards]打勾。
Step2. [Barcode Layout Type]設定，詳細設定說明請參
3.3.3.1。
Step3. 設定條碼位置。
Step4. 按下[Train]，解讀所擷取到的影像是否可以成功
解碼，若可成功解碼則可繼續以下步驟，反之，
可開啟參數設定視窗[Set Parameters]變更解碼函
式設定，再重新執行 Train 動作。
Step5. 設定條碼配置為[Panel Barcode]並將目前的座標
點寫入程式中。
Step6. Test Run，程式依實際在檢測進行中情況，模擬
目前軟體條碼的設定狀態。若可以成功解碼系統
會顯示號碼及解碼成功訊息框。
Step7. 按下[OK]，完成設定，離開設定介面。
條碼以一帶多功能設定步驟

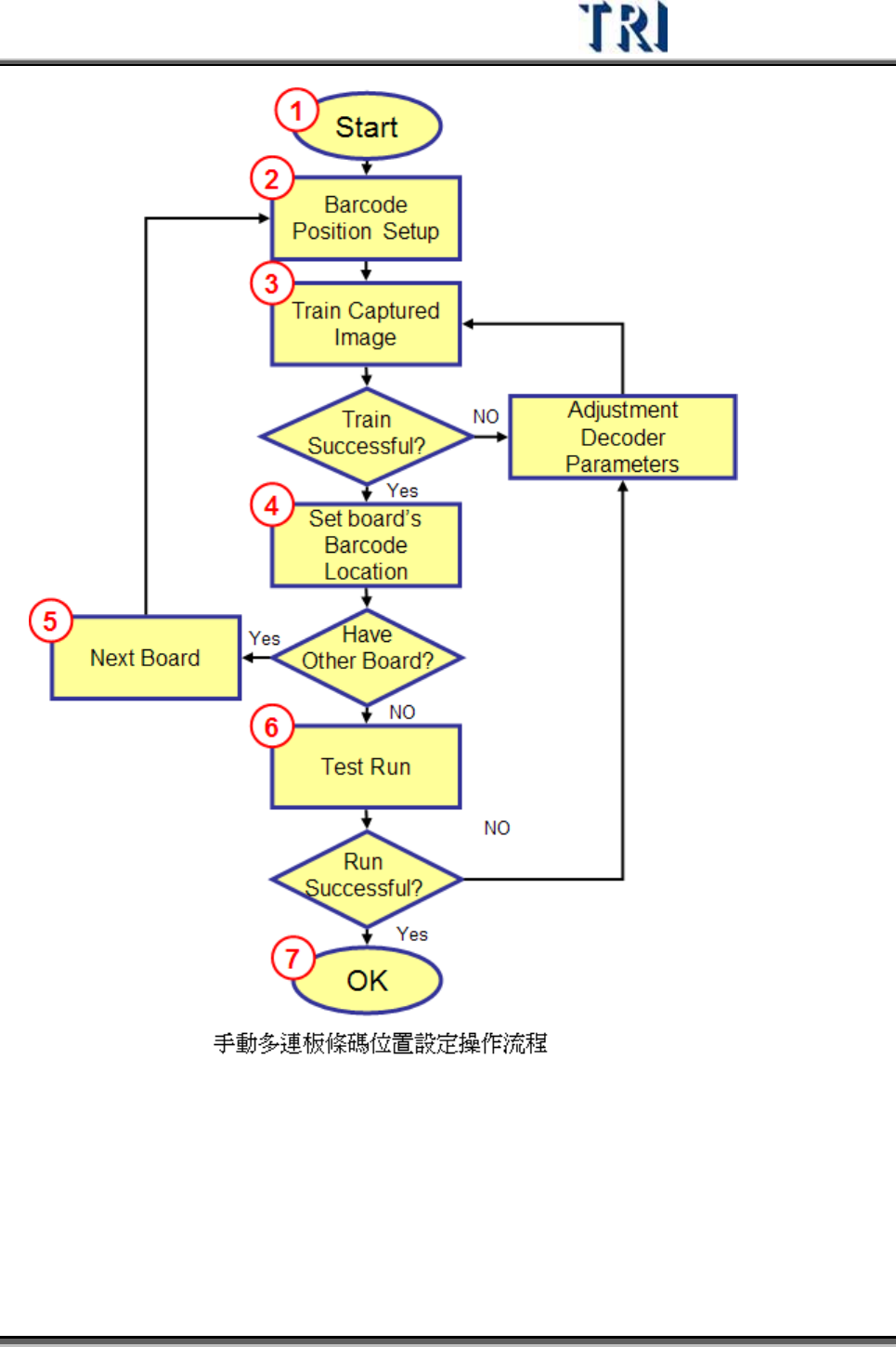

Manual Setup Multi-Board Pos－手動個別設定各連板條碼位置。若待測板為每個
單板上的條碼都必須被個別掃描的多連板，且每個條碼所貼的間距不是固定的，就
Test Research Inc.
102 TRI7500SeriesUserGuide–Software
比需使用本功能來指定代表每一單板的條碼所在位置。本功能僅在[Independent
Scan]狀態下使用。(若每個單板上的條碼位置都位在相同的相對位置上，則直接使
用[Set and Decoder Procedure]的[Board Barcode]功能即可。)設定步驟如下。
手動設定條碼位置 相對位置固定/ Board Barcode
