Step2. 將萬用框調整至欲設定的搜尋範圍大小後，按下[設範圍]按鈕。
Step3. 選擇設定要套用的條件。
Test Research Inc.
TRI7500SeriesUserGuide–Software 415
只應用於此 – 只套用到所選擇的檢測框上
依電路板 – 多連板上相對應的檢測框都套用此設定
依攝影機 – 套用到使用相同攝影機的檢測框上
依拷貝單位 – 多連板上以一組檢測框為準，相對應的檢測框都套用此設定。
依形式(相同名稱) – 對於選擇的檢測框相同形式的元件中，與所選擇的檢測框具有
相同名字的檢測框都套用此設定。
依形式(相同檢測方法) – 對於選擇的檢測框相同形式的元件中，與所選擇的檢測框
具有相同演算規則的檢測框都套用此設定。
依元件 – 本顆元件上的所有相同屬性檢測框皆套用。
Step4. 設定完成。系統會將搜尋範圍與檢測框位置對稱安排。
Test Research Inc.
416 TRI7500SeriesUserGuide–Software
5.6.2.2 教導(Train)
教導所選擇的該顆元件。教導表示將標準影像、參數以及其他設定套用到本顆元件
上，系統只會對有經過教導的元件進行檢測。
5.6.2.3 調教(自)(Autoalig)
按下按鈕可以根據一個已經學習好的[Align]框，針對相同種類的[Align]框進行搜
尋，若有找到相似性很高的區域，則系統會對[Align]框及與其相連接的其他檢測框
自動進行教導的動作。
若同一種元件的 IC腳被切到許多個不同的 FOV 去檢測，則一開始須先教導範圍較
大的[Align]框(含有較多支腳)，因為系統無法得之未知的特性。系統才能依他的兩
軸特徵值去定位範圍較小的[Align]框。

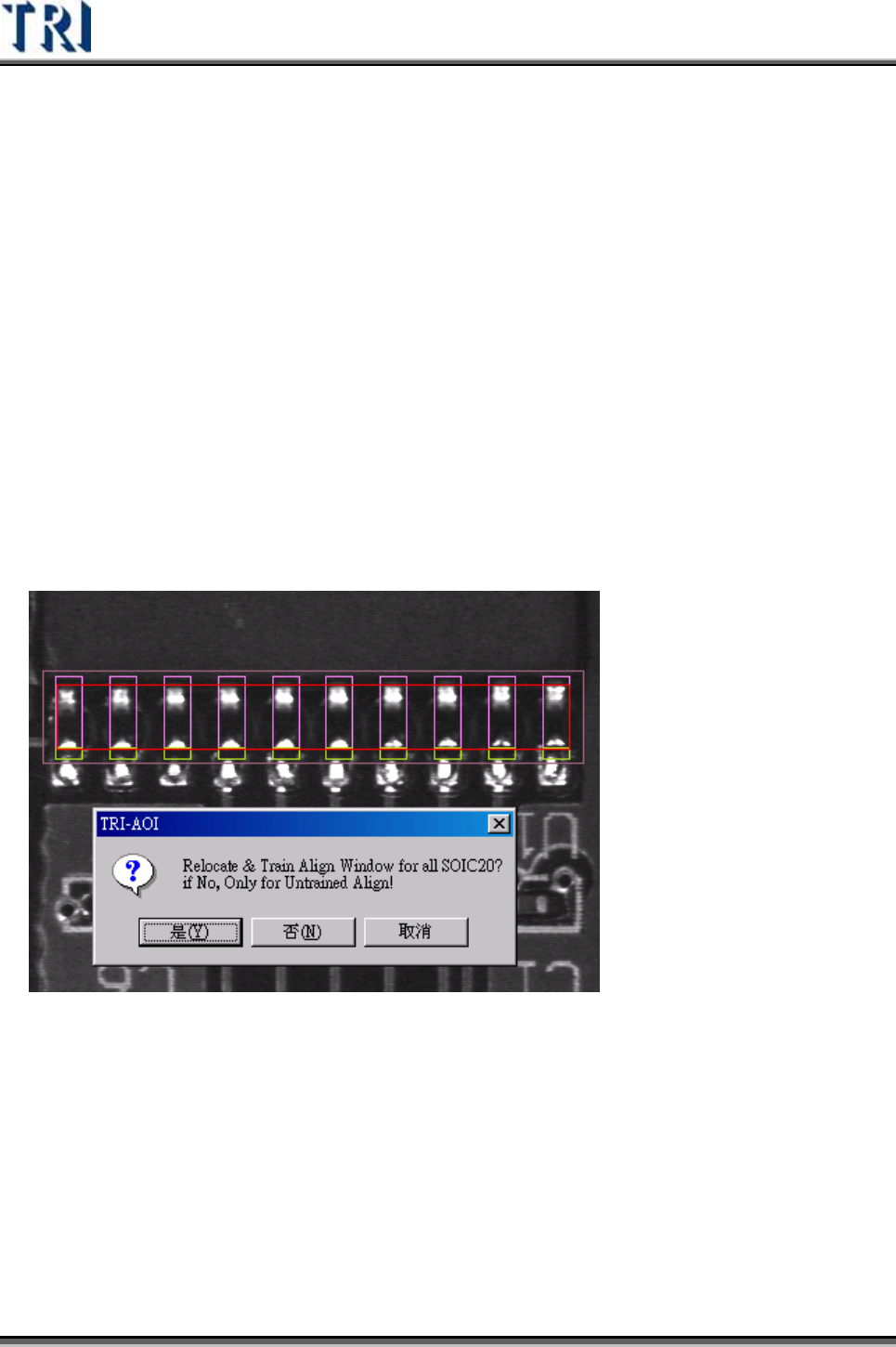

可針對所有的檢測框或是只針對尚未學習的檢測框進行調整。而系統只會針對相似
性夠高的檢測框進行自動調校。
5.6.2.4 增加代料(+Alternative)
對於[Missing]或[Missing Polity]增加代料影像。增加代料影像即是對於此元件增加一
個標準影像，在檢測時，只要待測影像與代料影像中的其中一個影像相似度超過門檻
值時，即可認定此元件為通過。代料影像的數目並沒有限制，但使用者需小心必須為
本元件的標準影像之一才可以增加為代料影像。
設定步驟
Step1. 將萬用框移動到標準影像的位置上
