Test Research Inc. 134 TRI 7500 Series User Gu ide – Software 2) 尋找其他元件 － 此功能可以針對相似 度 高的影像自動建 立 元件座標。步驟如 下，唯方塊工具需以 0 度 或 90 度 設定標準影像。座標建 立 完成後 若 [ 名稱 ] 、 [ 角 度 ] 、 [ 正反面 ] 以及 [ 類 型 ] 需要修改可在 [CAD 資 料 ] 列 表中修改。
Test Research Inc.
TRI7500SeriesUserGuide–Software 133
Test Research Inc.
134 TRI7500SeriesUserGuide–Software

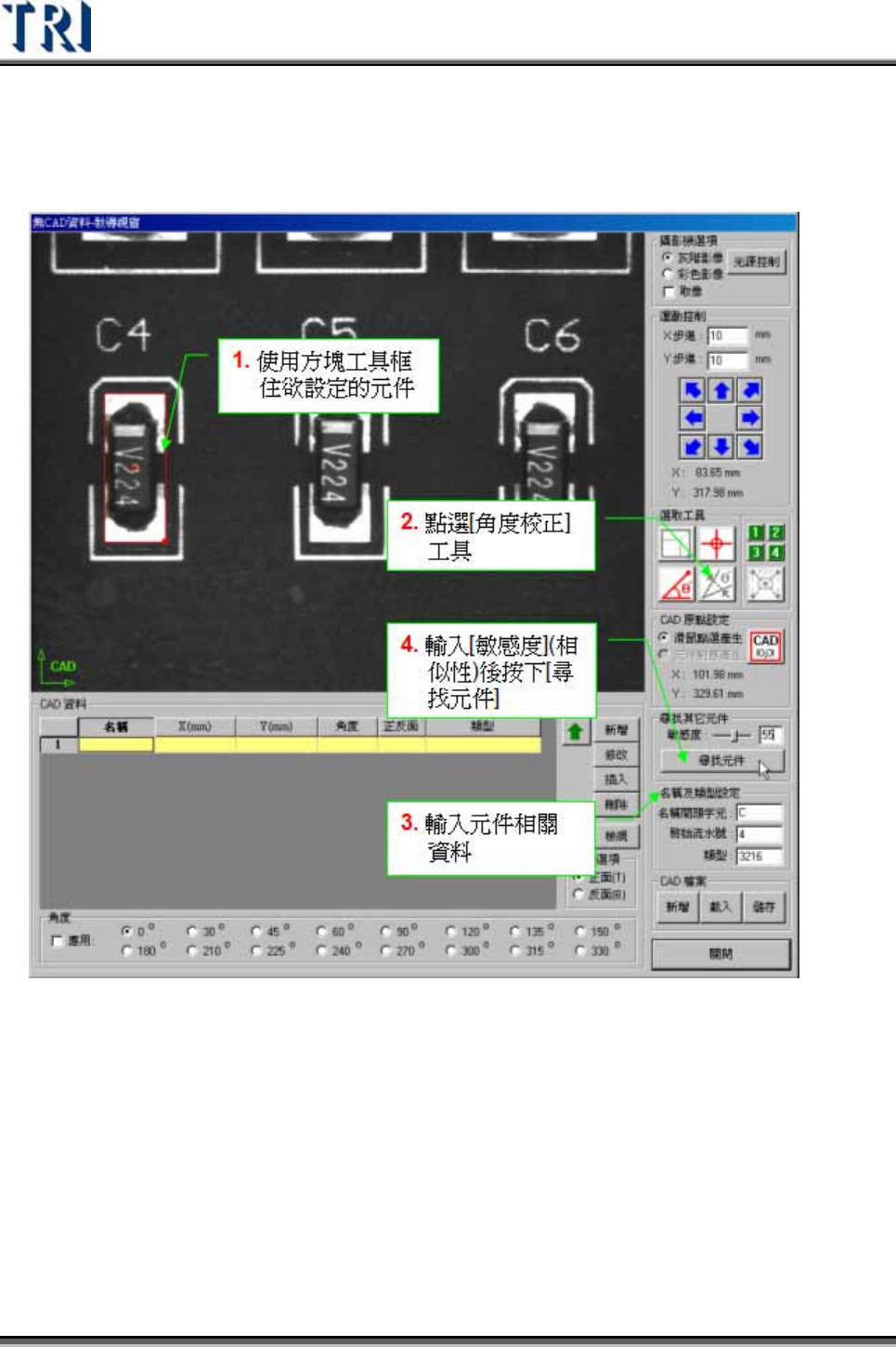

2) 尋找其他元件 － 此功能可以針對相似度高的影像自動建立元件座標。步驟如
下，唯方塊工具需以 0度或 90 度設定標準影像。座標建立完成後若[名稱]、[角
度]、[正反面]以及[類型]需要修改可在[CAD 資料]列表中修改。
Test Research Inc.
TRI7500SeriesUserGuide–Software 135

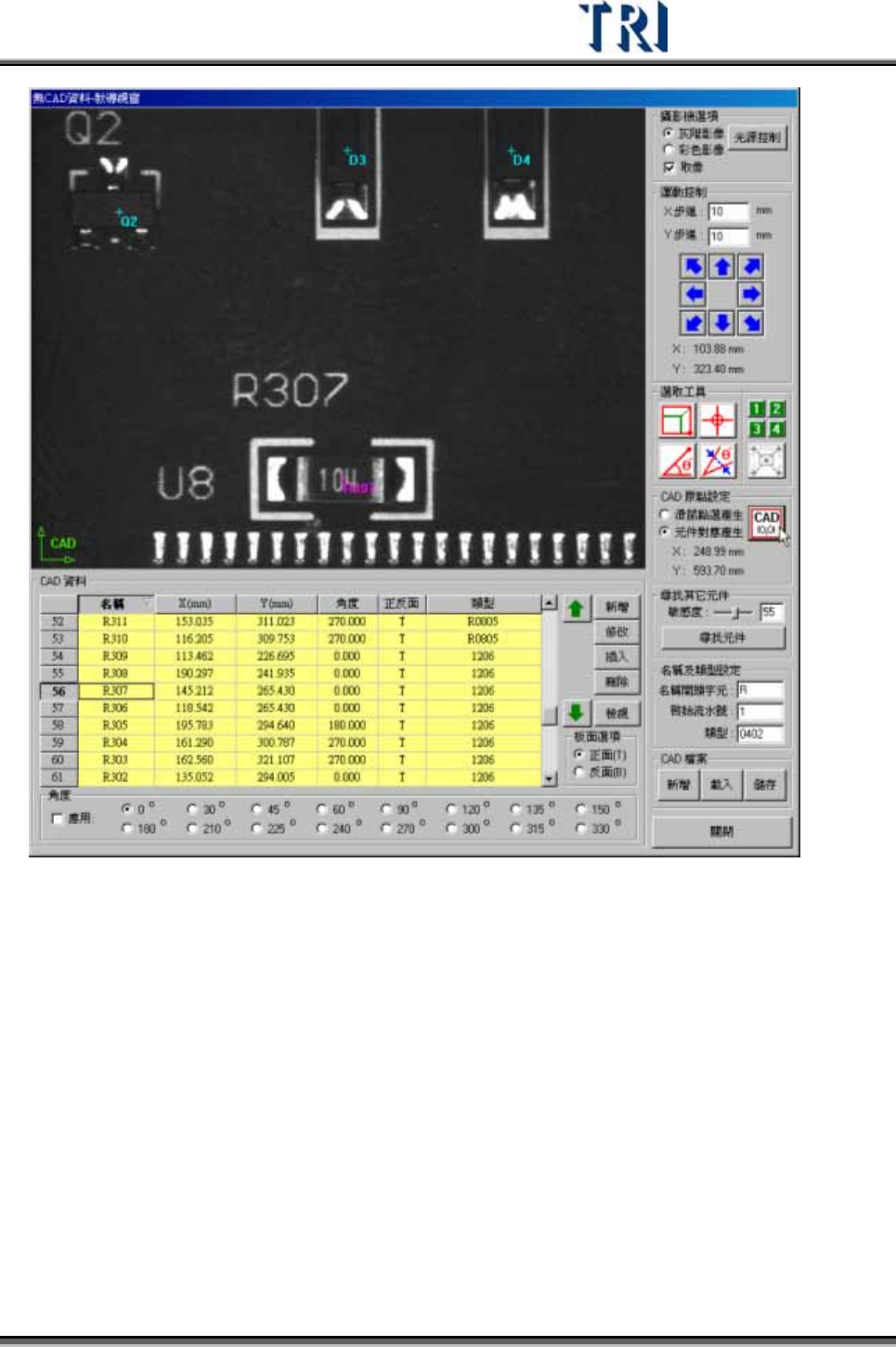

3) 名稱及類型設定 － 可在此設定[名稱開頭字元]、[起始流水號]以及[類型]，當建立
一新元件時就是依此資料來作為元件的名稱及類型。假設[名稱開頭字元]設定為
「R」，[起始流水號]設定為「100」，則新增一元件時其名稱為「R100」，而
流水號會自動加 1，新增下一個元件時其名稱便為「R101」，依此類推。
4) CAD 檔案 － 可[新增]、[載入]或[儲存]AOI 檔案。若按下[新增]按鈕表示要新建立
一個 AOI 檔案，那麼目前的資料將完全被清除並開啟一個空白的檔案。按下[載
入]則可以瀏覽欲開啟的 AOI 檔案的路徑。按下[儲存
]表示將目前的檔案存入硬碟
中。
