 TRI7500SeriesUserGuide–Software 43

2) 此時攝影機開始移動，擷取大圖影像，完成後會出現[完成]視窗，請按[確定]。

3) 大圖抓取完成後，出現[FOV Generation Function]視窗，在此可選擇 FOV配置

時所希望的配置方式及檢測框的安排方式。在此視窗中有四個選項可以做選擇，

分別說明如下。

A. Locating IC pin first–勾選表示同一 IC的腳的檢測框將會盡量可能安排在最

少的 FOV中。

B. Auto Locating in Y-direction–勾選的話表示在 FOV配置完畢後，系統會再檢

視一次是否有被切割到的檢測框可以經由 Y 軸方向上下微調整排 FOV位置而

使之不被切割到，如果可以的話將進行調整。

C. Windows auto separated by cutting–勾選此選項表示，如果無法經由微調使

檢測框不被切割到的話，那麼被切割到的 Missing框會自動被分割成兩個以

Missing 框並以邏輯[OR]接起來。

D. Move Windows in the Edge of FOV–此功能啟動後會將靠近邊界 30畫素以

內的檢測框嘗試做自動搬移的動作。目的是使檢測框不要落在 FOV的邊緣。

Test Research Inc.

44 TRI7500SeriesUserGuide–Software

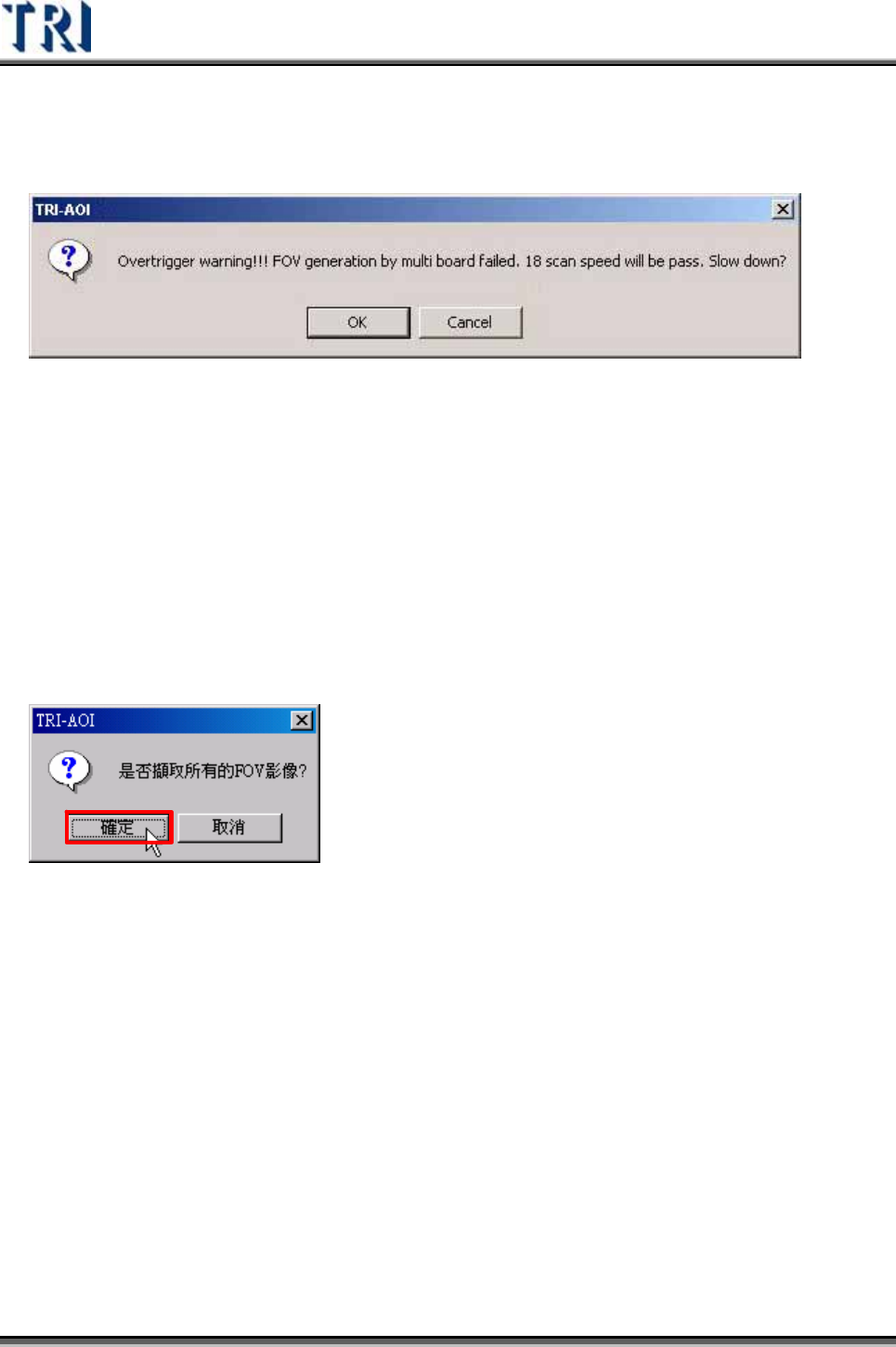

4) 若多連板間的距離過密，且有元件距離板邊過近，會造成 FOV過密的現象，系

統必須降速才能夠維持多連板 FOV的配置，此時會出現如下視窗。遇到此視窗

時，可選擇以下三個方法繼續進行程式製作。

A. 選擇[OK]表示使用系統建議的速度進行掃描及檢測。使用此選項會使用原本

的多連板 FOV配置，但檢測速度將變慢。

B. 選擇[Cancel]表示不降速，但 FOV 的配置會自動以單板方式配置，即表示之

後製作程式時將無法使用[By Set]套用參數。

C. 重新編輯位於板邊元件的元件資料庫(Library)，可試著將檢測框範圍縮小，嘗

試是否可以避免需要降速的情形發生。

5) 系統詢問[是否擷取所有的 FOV影像]，請按[確定]。若按[取消]表示不進行擷取

FOV 影像的動作。

 在製作新程式第一次擷取 FOV影像時，系統會自動進行動靜態影像補償的掃圖動

作。系統會先用正常的速度掃一次圖，再使用慢速度掃第二次圖，再計算完需補償

的取像位置後，再以正常速度掃第三次圖。

 若要取消此補償機制，在登錄檔中將參數[FovPosCalibration]的值修改為 0 即可。

若要增加此功能，則需在登錄檔中新增一參數[FovPosCalibration] (DWORD) 且將

值設定為 1即可。登錄檔中另一參數[FovPosCalibrationStaticSpeed] 其值代表為第

二次慢速掃圖的速度。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 45

6) 出現[是否定位所有 FOV的檢測框]，按[是]表示對於在元件資料庫中有抓取影像

的檢測框，系統會自行搜尋所在位置是否有相似的影像，有的話會將檢測框移動

至有相似影像的位置，並且將元件資料庫所抓取的影像套用到該元件上。若按

[否]表示不進行上述用影像再次定位的動作。

7) 完成後出現整片電路板的[FOV 配置]影像示意圖，表示 FOV已配置完成。

8) 按[下一步]

9) 系統出現關閉視窗訊息，請按[確定]
