Test Research Inc. TRI 7500 Series User Gu ide – Software 349 4.9.10.2 例 2 – IC 類 1) 選擇標準元件：在 [ 元件 ] 下 拉 式選單中選擇一顆沒有偏移、旋轉或損傷的元件 來 製作元件。接著調整本體框的大小及位置使其與元件本體的大小一致。 2) 按下 [ Add Pin] 按鈕 來 增加一個 [Pin] 框，並將此框移動到框住其…
Test Research Inc.
348 TRI7500SeriesUserGuide–Software

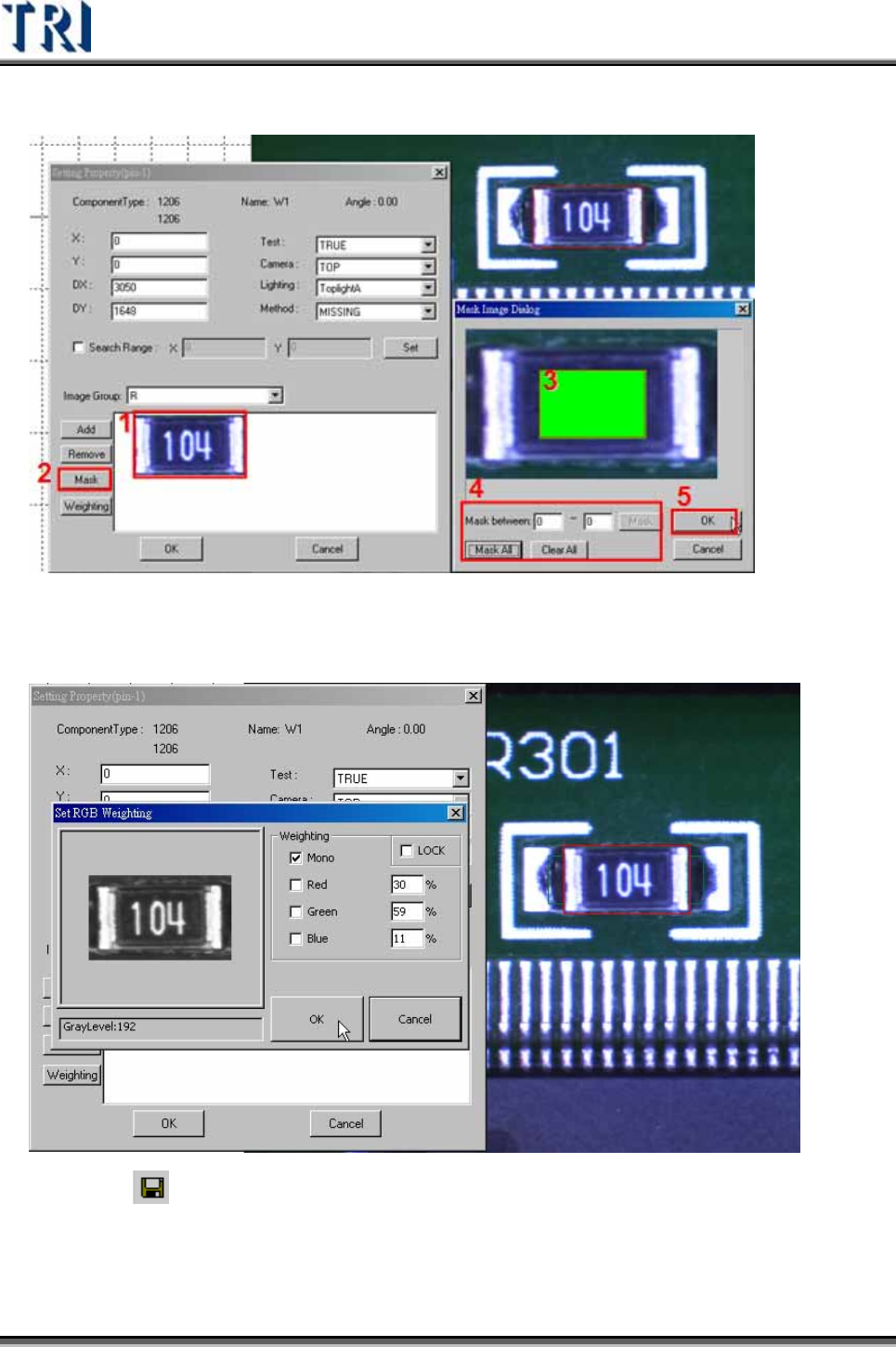

6) 設定標準影像不測的部分。
7) 設定影像的[權重]
8) 按下[
Save]按鈕來儲存此類型元箭的程式庫，程式庫將儲存在
[C:\AOI\packagelibrary]資料夾中。
Test Research Inc.
TRI7500SeriesUserGuide–Software 349
4.9.10.2 例 2 – IC類

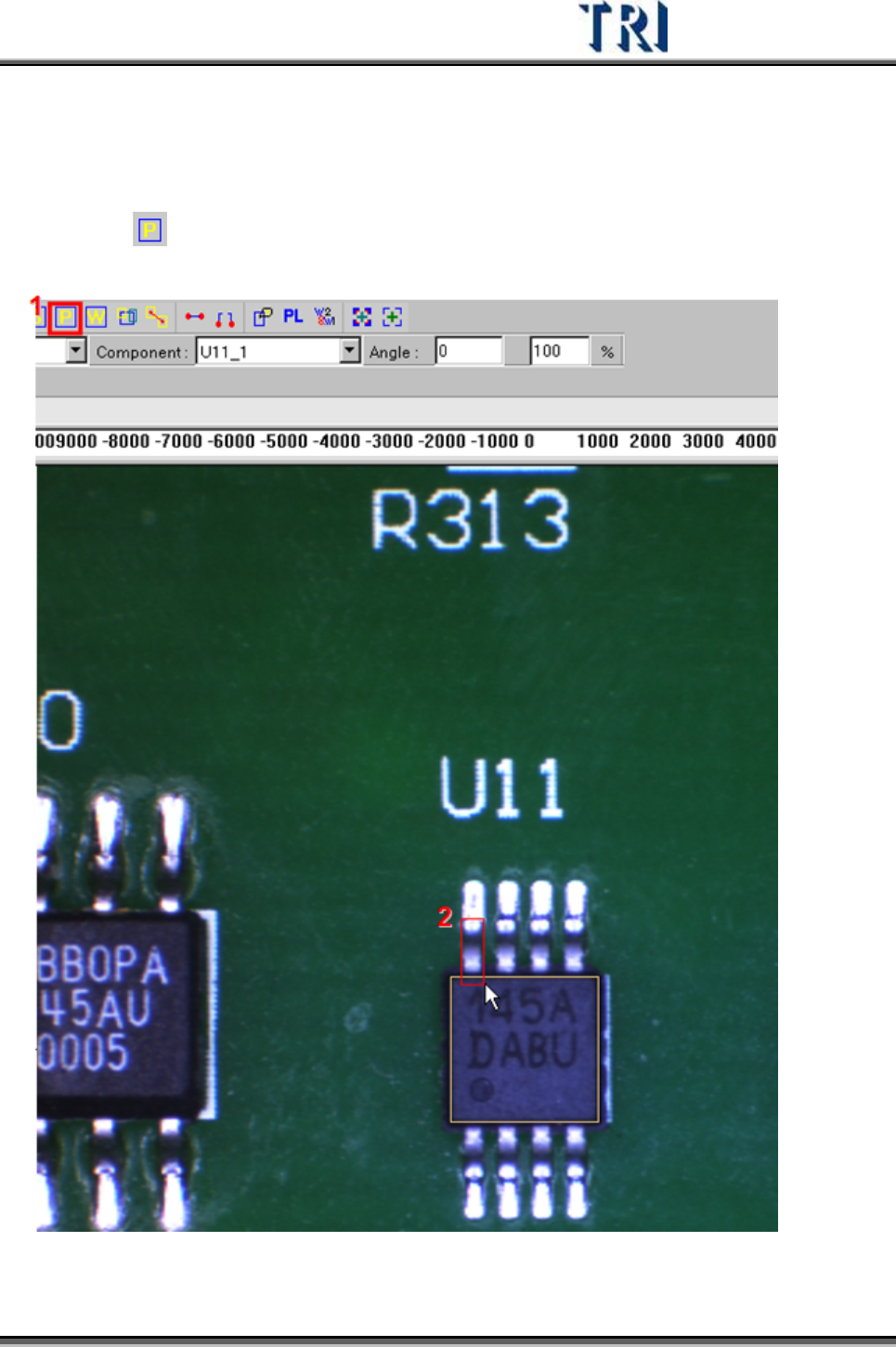

1) 選擇標準元件：在[元件]下拉式選單中選擇一顆沒有偏移、旋轉或損傷的元件來
製作元件。接著調整本體框的大小及位置使其與元件本體的大小一致。
2) 按下[ Add Pin]按鈕來增加一個[Pin]框，並將此框移動到框住其中一支位於兩
端的 IC腳。
Test Research Inc.
350 TRI7500SeriesUserGuide–Software

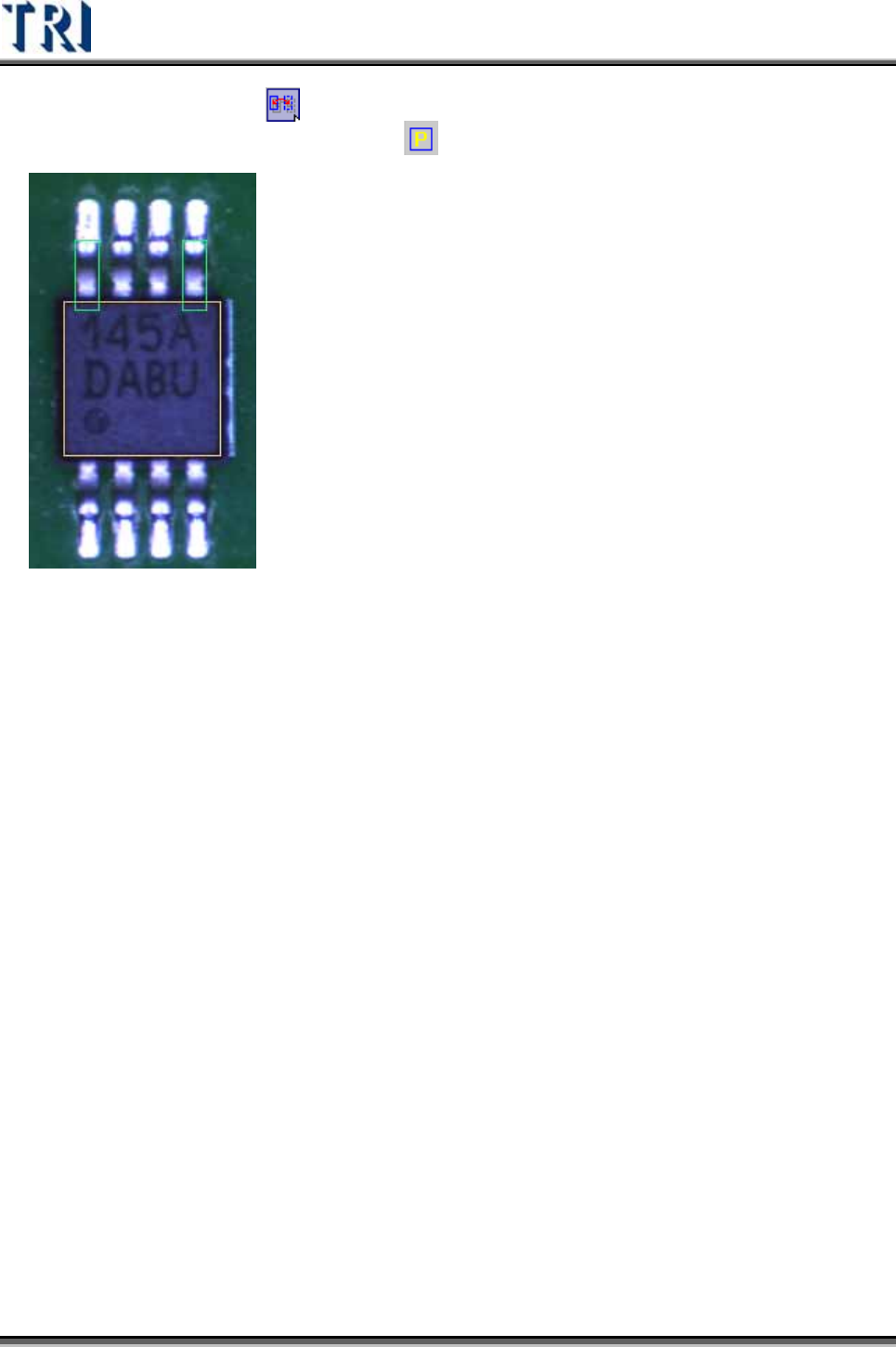

3) 選擇[Pin]框後按下[ Mirror Copy]按鈕，依據 Y 軸進行鏡射，將此箭測框對應
Y 軸複製到另一端。 也可以使用[ Add Pin]再增加一隻腳到另一端。
