Test Research Inc.  TRI  7500  Series  User  Gu ide – Software  383  Step5. 設定好新的多連板板數及角度配置後，依據一般程式製作流程重新製作以下步驟。 1. 尋找進板旋轉角度 (Rotate Angle) 2. 進行元件定位動作 (Locate) 3. 設定 1 號板大小 (Set Board 1 Size) 4. 重新製作定…

Test Research Inc.

382 TRI7500SeriesUserGuide–Software

Step5. 對 1 號板以外的板子進行[定位(Locate)]動作。

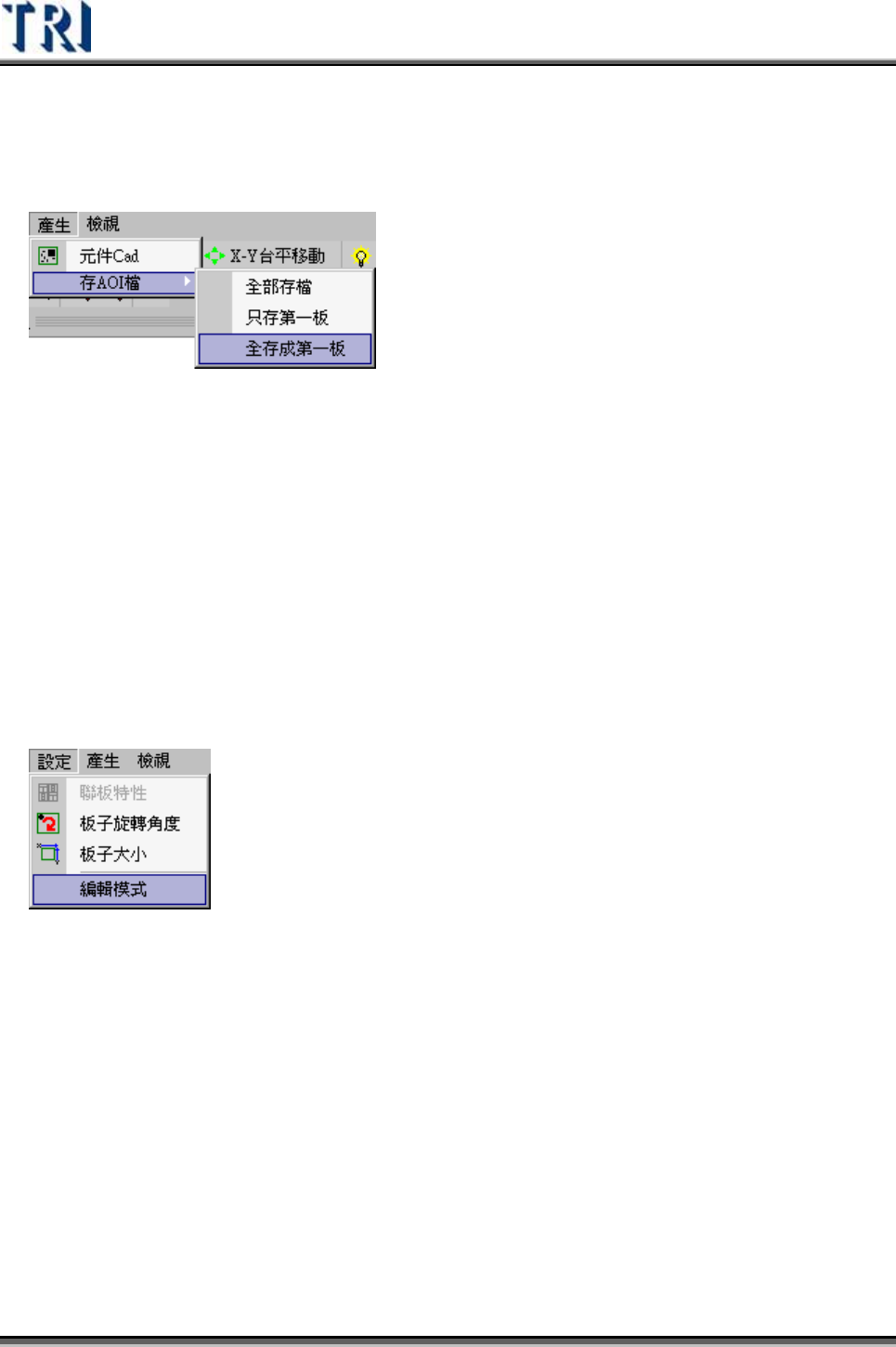

Step6. 將定位完成後的 CAD 檔案輸出為 AOI 檔案。選擇[產生(Generate)/全存成第

一板(Merge to Board 1)]，將多個 CAD 合併存成單板資訊。

Step7. 重新載入新的 AOI 檔案製作新程式。

4.11.3 改變多連板配置

本功能可對於一個已經完成的程式改變其多連板配置方式，但新的配置中多連板角度

與原來相同或旋轉 180度才可以使用。

Step1. 開啟一個已經完成的程式。

Step2. 進入[ATPG/產生多連板元件資料(Generte Multiboard CAD Data)]步驟

Step3. 點選[設定(Set)/編輯模式(Edit Mode)]

Step4. 在右方多連板圖示上按右鍵，選擇新增(New)或刪除(Delete)行或列。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 383

Step5. 設定好新的多連板板數及角度配置後，依據一般程式製作流程重新製作以下

步驟。

1. 尋找進板旋轉角度(Rotate Angle)

2. 進行元件定位動作(Locate)

3. 設定 1號板大小(Set Board 1 Size)

4. 重新製作定位點(Find Fiducial Mark)

5. 不進行 Merge，直接按[下一步(Next)]進入 FOV配置流程，此時系統會

將 1號板資訊複製到其他角度連板上。

6. 擷取 FOV影像，並選擇進行 Relocate 動作。

7. 完成 ATPG步驟後，在主程式中選擇[工具(Utilities)/擷取電路板全圖

(Capture Panel Map)]。

4.11.4 多連板間距不同情況

當多連板配置間距不全相同時(例：多片多連板放在治具上)，可使用本功能產生正確

的多連板資訊。

Step1. 設定多連板 MxN。(例：4x4)

Step2. 尋找進板角度。

Step3. 以第一區塊進行定位(Locate)動作，可得到區塊中多連板 X 方向及 Y方向間

距。

Step4. 以[Shift]鍵多選二、三區塊，並進行定位動作，可得到不同區塊的間距。

Test Research Inc.

384 TRI7500SeriesUserGuide–Software

Step5. 完成後按[下一步]依一般程序進行其他 ATPG 步驟。

多連板配置類型大約分成以下三類，分別舉例說明如下

類型 1：

1) 進行 6號板的定位動作，可以得到板子 X及 Y 方向的間距。

2) 用[Shift]選取區塊 2的多連板，然後在區塊 2中找一顆元件進行定位。可以得到

區塊間的 X方向間距。

3) 用[Shift]選取區塊 3的多連板，然後在區塊 3中找一顆元件進行定位。可以得到

區塊間的 Y方向間距。

類型 2及 3：
