Test Research Inc. 90 TRI 7500 Series User Gu ide – Software 待測板名稱 (Model Name) – 待測板的機種名稱，系統預設值為所載入的 AOI 檔案 名稱，當 PRE 檔案以其他名稱另存時，此名稱並 不 會被修改。 電 路 板正反面 (Board Side) – 設定此電 路 板是正面或反面 測試程式版本 (Current Versi…
Test Research Inc.
TRI7500SeriesUserGuide–Software 89

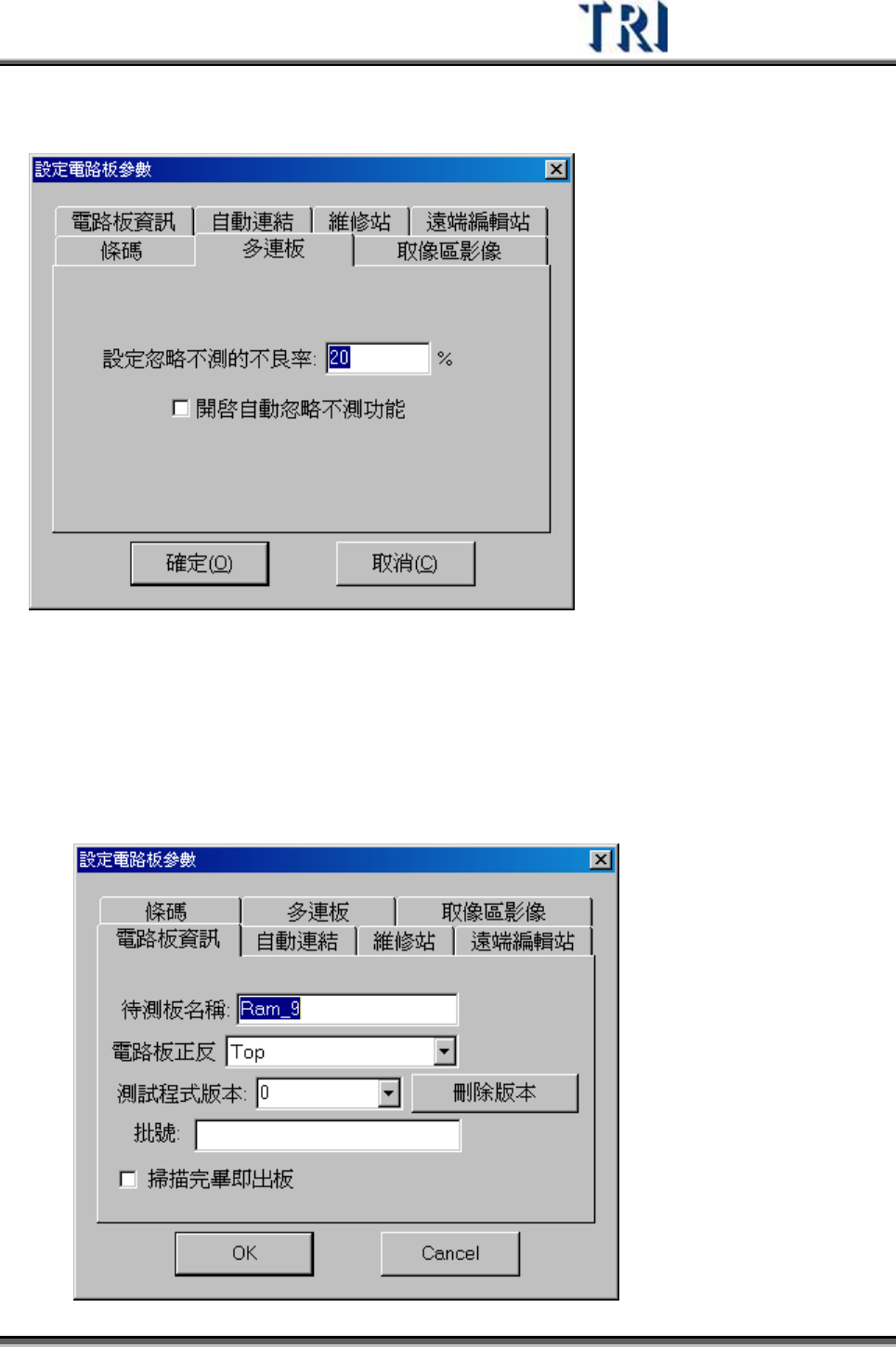

3.3.3.2 多連板(Multi-board)
忽略不測的不良率(Auto Skip Setting) – 在此可設定比率，當不良的元件佔所有的
元件的比率達到所設定的數值以上時，即認為該板為空板。
開啟自動忽略不測功能(Check Auto Skip) – 勾選表示將此功能開啟。
3.3.3.3 電路板資訊(Panel Info.)
Test Research Inc.
90 TRI7500SeriesUserGuide–Software
待測板名稱(Model Name) – 待測板的機種名稱，系統預設值為所載入的 AOI 檔案
名稱，當 PRE檔案以其他名稱另存時，此名稱並不會被修改。
電路板正反面(Board Side) – 設定此電路板是正面或反面
測試程式版本(Current Version) – 選擇測試程式的版本，系統會自動帶出此版本需
檢測的元件。亦可在此直接修改版本名稱。目前所使用的專案版本會顯示在上方名
稱列上。
刪除版本(Delete This Version) – 選擇一個[測試程式版本]後，按本按鈕可將此版本
刪除。
批號(Lot No.) – 可輸入生產時的工單號碼，當資料傳到維修站時可以成為一個搜尋
或統計的條件。
掃描完畢即出板(Board Out while Finish Scanning) – 勾選表示啟動當掃描結束後立
即進出板。

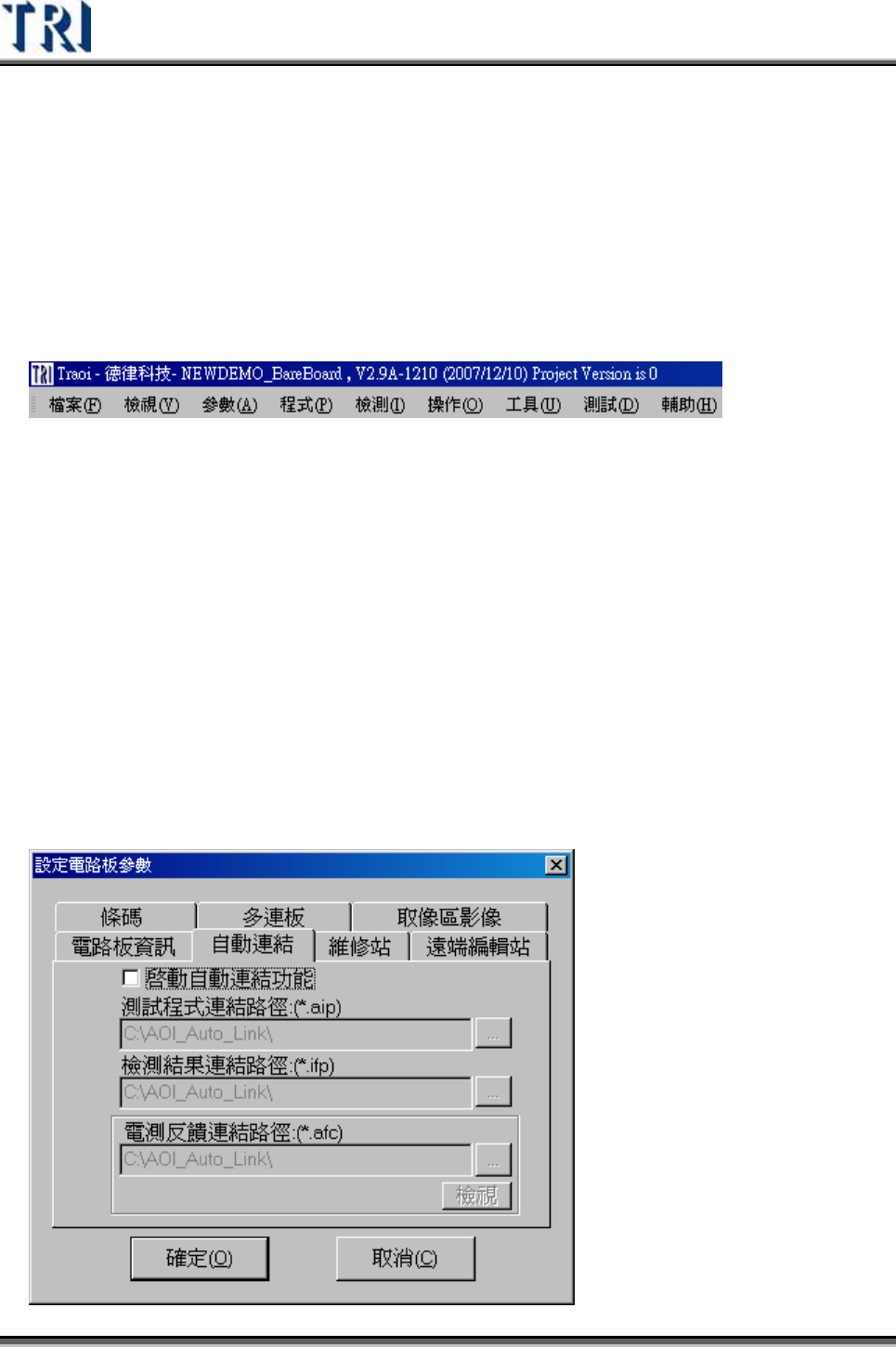

3.3.3.4 自動連結(Auto Link)
在此可以設定本機台與 ICT或 ATE 設備進行自動連結時的路徑。
Test Research Inc.
TRI7500SeriesUserGuide–Software 91
啟動自動連結 – 啟動與 ICT 或 ATE設備進行自動連結的功能。
測試程式連結路徑 – 設定[*.aip]檔案路徑。
檢測結果連結路徑 – 設定[*.ifp]檔案路徑。
電測反饋連結路徑 – 設定[*.afc]檔案路徑。
