Test Research Inc. TRI 7500 Series User Gu ide – Software 115 3.4 程式 (Program) 進入 ATPG 程式製作 流 程 進入教導 (Train) 視窗 設定比對條件 進 行 自動設定比對條件 增加 FOV 刪除本程式中已存在之 FOV 將已完成的程式旋轉 180 度 檢測 在無 CAD 的情況下以手動建 立 AOI 檔案 設定一次可檢測多…
Test Research Inc.
114 TRI7500SeriesUserGuide–Software
5) 若需要載入本地端的專案，請切換控管對話框最上面的頁籤到 Choice Project
Data(from Local)，並選擇需要的專案以載入。
6) 在連線模式之下儲存專案，會在專案存檔完成時，自動上傳到 Project Server
上。
Test Research Inc.
TRI7500SeriesUserGuide–Software 115

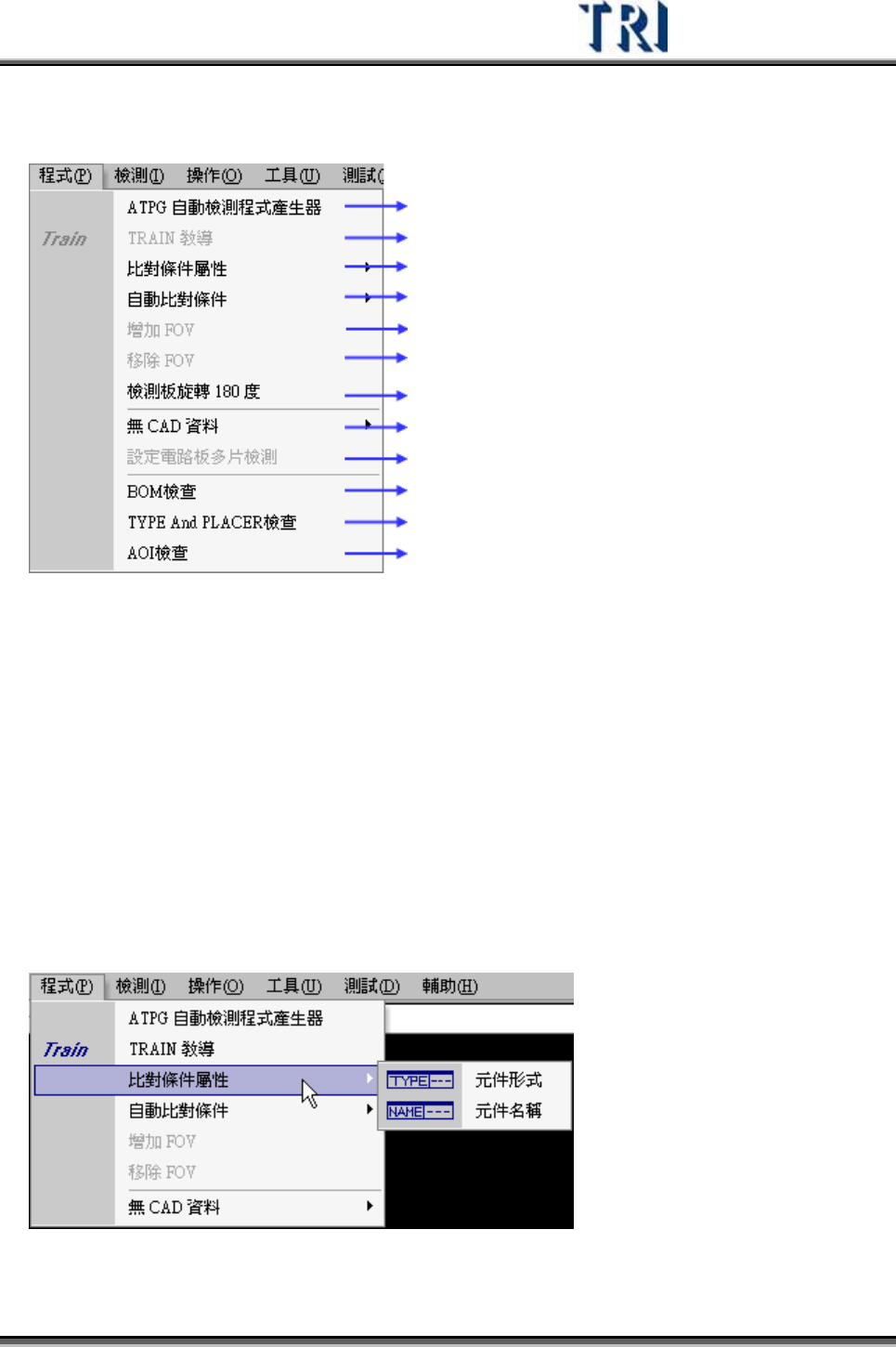

3.4 程式(Program)
進入 ATPG程式製作流程
進入教導(Train)視窗
設定比對條件
進行自動設定比對條件
增加 FOV
刪除本程式中已存在之 FOV
將已完成的程式旋轉 180度檢測
在無 CAD 的情況下以手動建立 AOI檔案
設定一次可檢測多片電路板
可匯入材料表並僅檢查材料表中的元件
可匯入 AOI 檔案元件類型及打件機資訊
可匯入 AOI 檔案新增元件
3.4.1 ATPG 自動檢測程式產生器(ATPG)
按此按鈕可以進入 ATPG 自動檢測程式產生器流程視窗，詳細內容請參閱 4。
3.4.2 TRAIN 教導(TRAIN)
按此按鈕可以進入教導對話視窗，詳細內容請參閱 5。
3.4.3 比對條件屬性(P
ASS LEVEL)
Test Research Inc.
116 TRI7500SeriesUserGuide–Software
3.4.3.1 元件形式(By Component Type)
依元件形式來設定比對條件，開啟後出現以下視窗。
在元件形式列表中，前四欄表示元件的基本資訊，接下來分別顯示各種檢測框的資
訊。可以在該形式元件之結果欄位上點選滑鼠左鍵兩下，可以編輯參數。
