附錄三 OCR 操作說明

1 建立 OCR 檢測框之流程

498 TR7600UserGuide–Software

2 在 Train 與 OCR 功能相關之按鈕

本窗口主要用於教導、設定及測試 OCR檢測框，在 Train 窗口內與 OCR 有關連之選

項共下列幾個部份。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 499

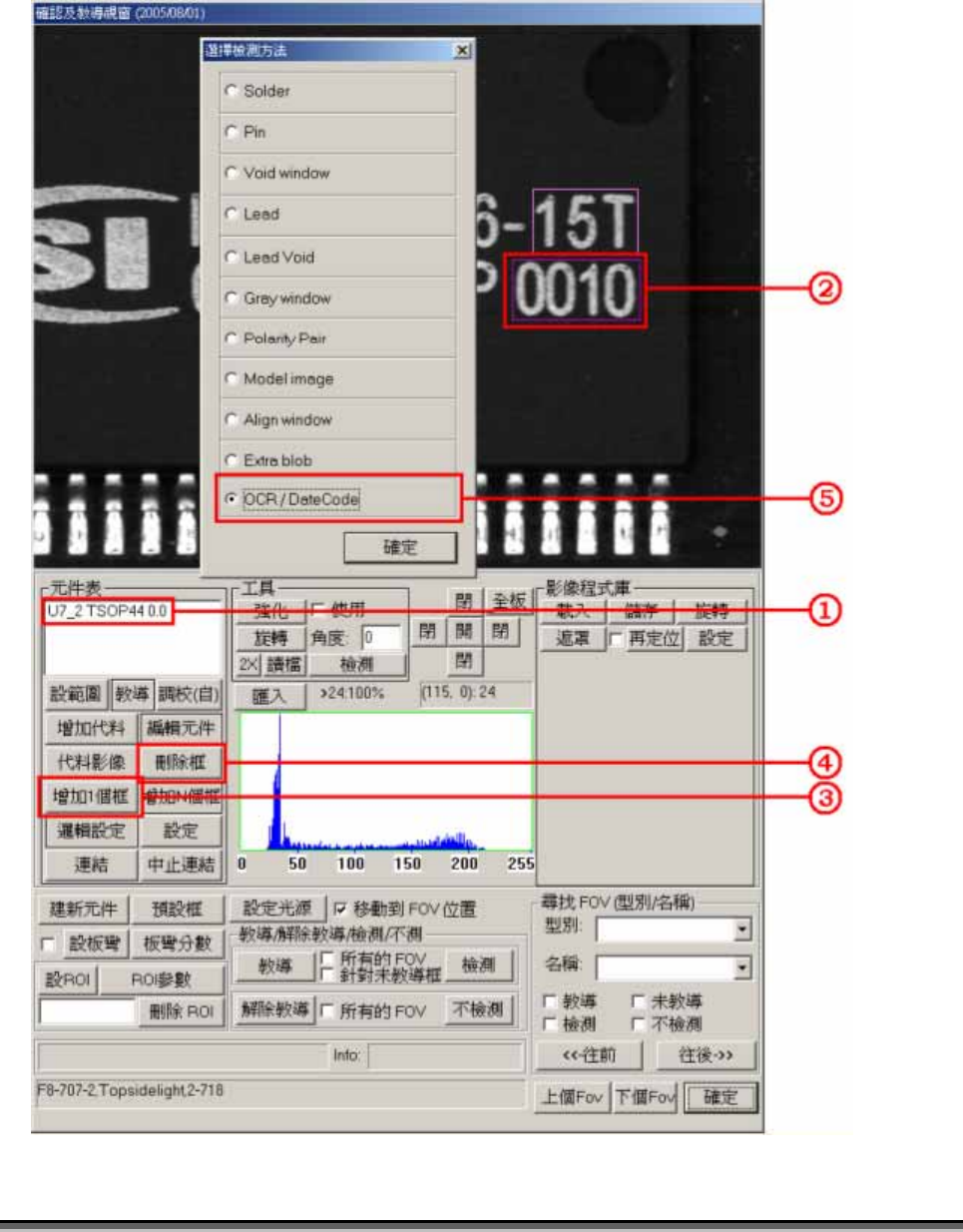

1) 選取所屬之元件，可利用滑鼠直接點選或由[元件表]來點選。

2) 使用萬用框將欲辨識的字元框住。

3) 按下[增加 1 個框]按鈕。

4) 在[選擇檢測方法]視窗中選取[OCR / DateCode]

5) 在 OCR視窗中進行自動教導(Auto-Train)或手動教導(Manual-Train)。

6) 當 OCR檢測框教導(Training)完成後，可按[檢測]做即時測試(Run-Tim

Testing)。

7) 欲刪除 OCR檢測框時，可按[刪除框]做刪除。

3 使用自動教導方式新增 OCR 框

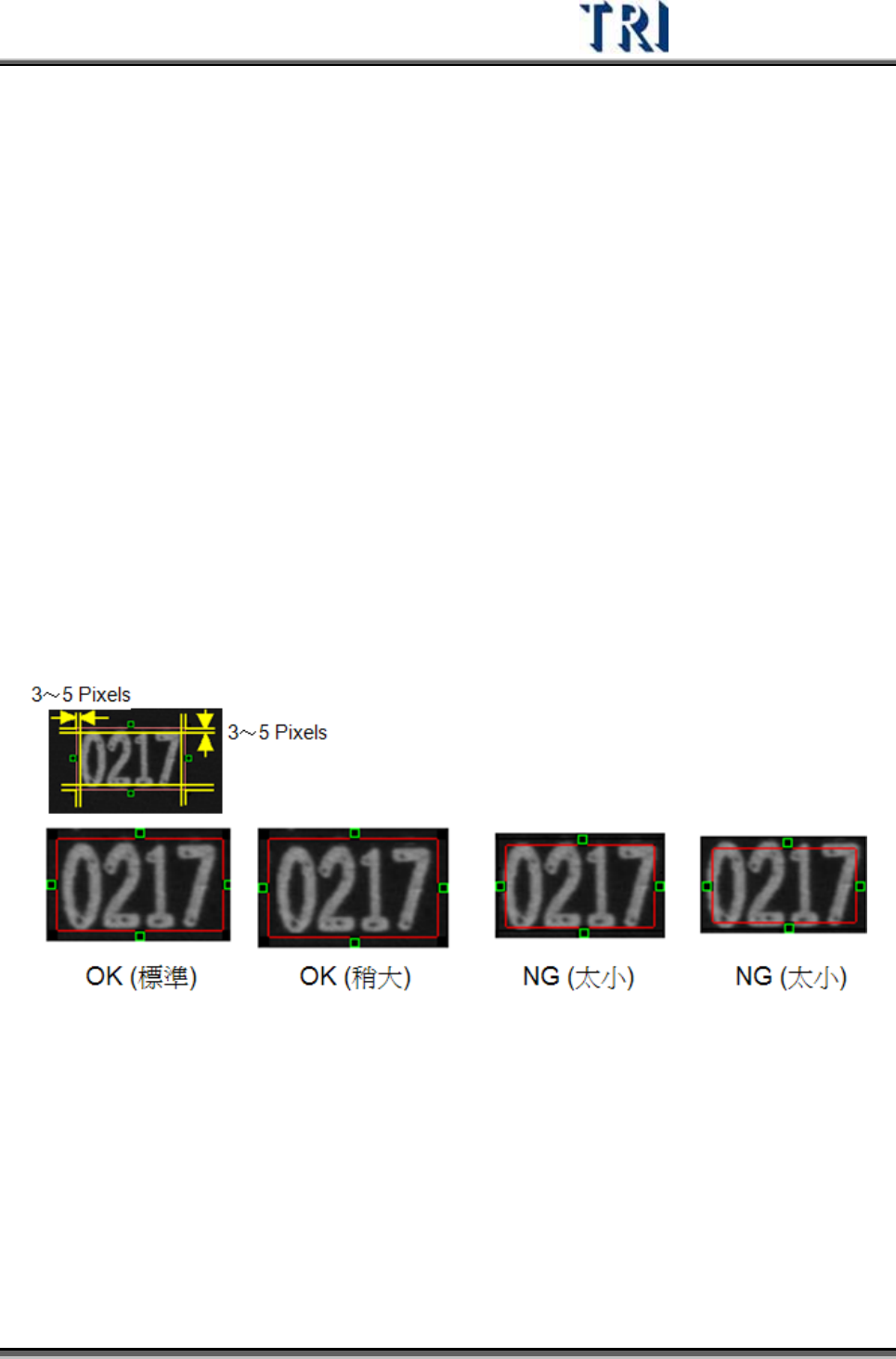

1) 建立 OCR 框時，檢測框(Inspect Window)請圍繞住欲辨識的 datecode字串(字

串文字數量需大於 2個以上)，一般圍繞的法則如下所示：大致上在框選圍繞

datecode 字串影像時，其字串邊緣距離檢測框相距 3～5 個像素(Pixels)左右，只

可多不可少於 3個像素。
