Test Research Inc. 236 TRI 7500 Series User Gu ide – Software 紅色標示表示位於正面的元件， 綠 色標示表示位於背面的元件，方塊表示元件已有 元件資 料 庫，圓形表示此元件尚未建 立 元件資 料 庫。 在繪圖區域按一下 滑 鼠右鍵，會出現以下工具 列 。可以選擇只檢視正面或反面。 勾選 [ 顯示本體大小 ] 時，在圖中會以元件在資 料 庫中 …
Test Research Inc.
TRI7500SeriesUserGuide–Software 235

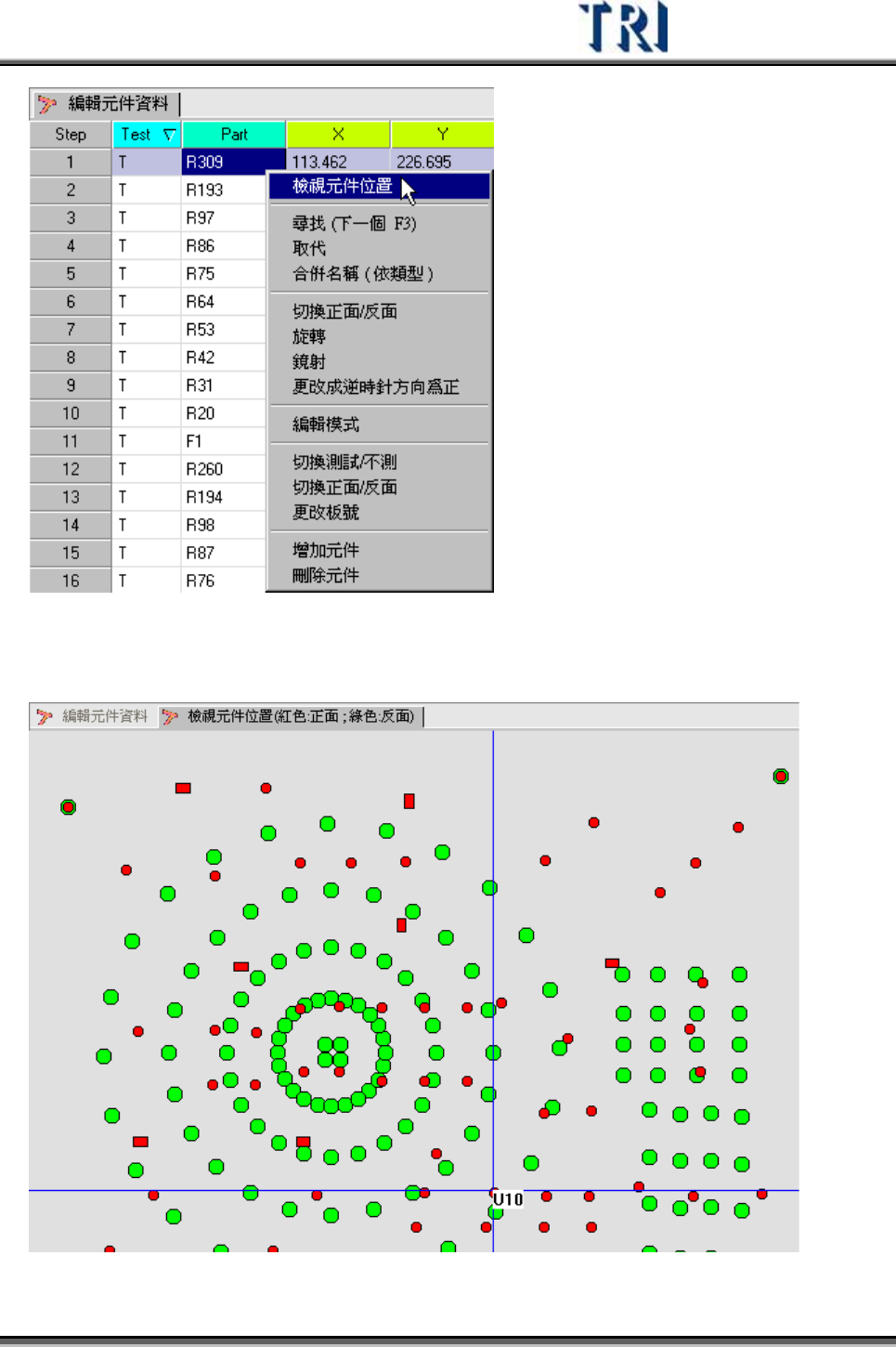

系統將根據座標畫出各元件的位置
Test Research Inc.
236 TRI7500SeriesUserGuide–Software
紅色標示表示位於正面的元件，綠色標示表示位於背面的元件，方塊表示元件已有
元件資料庫，圓形表示此元件尚未建立元件資料庫。

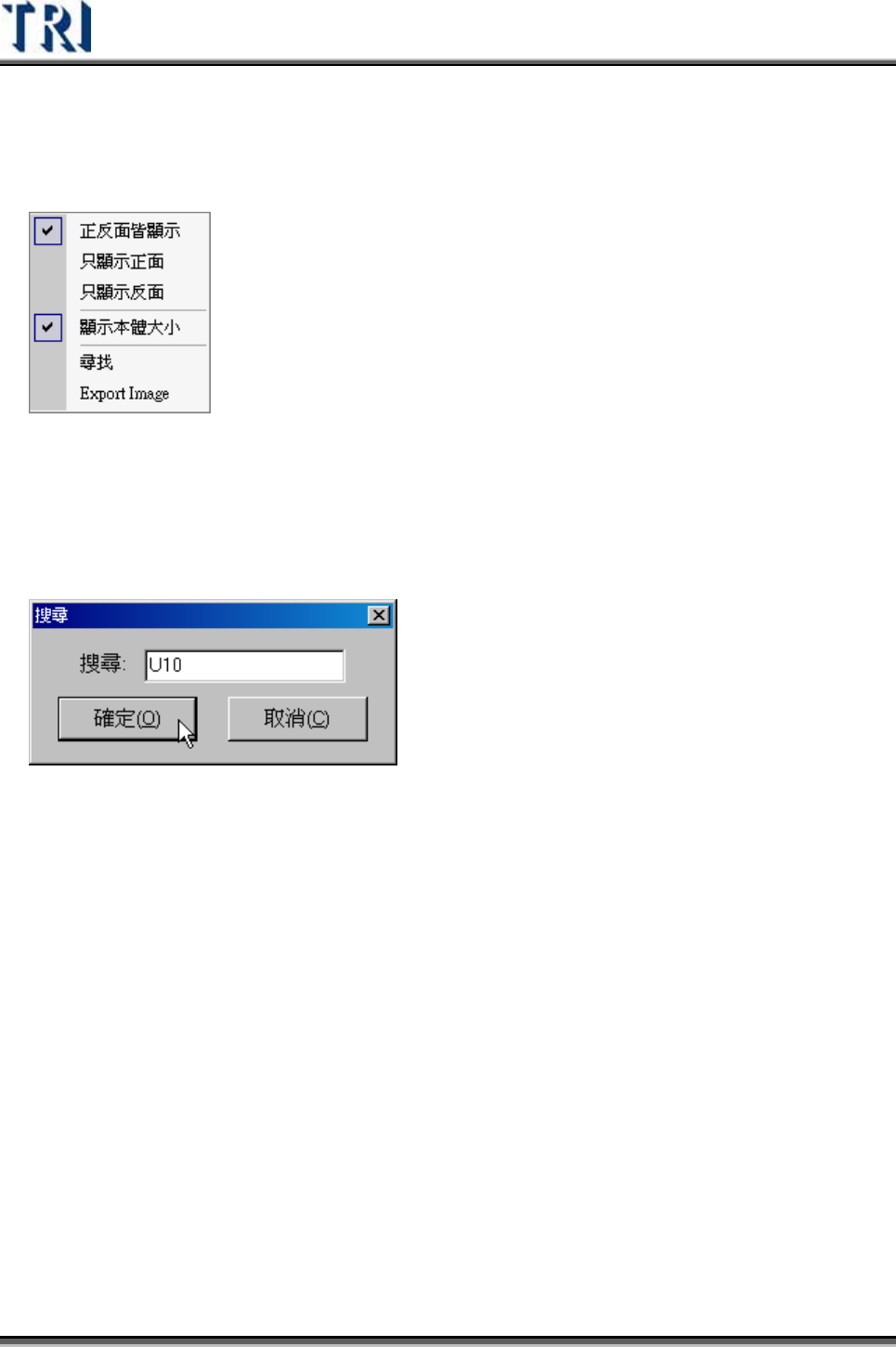

在繪圖區域按一下滑鼠右鍵，會出現以下工具列。可以選擇只檢視正面或反面。
勾選[顯示本體大小]時，在圖中會以元件在資料庫中[Body]框的大小顯示，若不勾選
擇表示以圓點顯示件位置。
按下[尋找]按鈕可搜尋特定的元件位置。
Test Research Inc.
TRI7500SeriesUserGuide–Software 237
按下[Export Image]，可輸出元件位置的圖檔，Scale 欄位表示要選擇幾倍大小輸
出。
