Test Research Inc. 430  TRI  7500  Series  User  Gu ide – Software  5.6.3.2 預設框 (Reset Win.) 將萬用框的位置移至中央，且大小回復成為預設大小。當萬用框被移動或縮放以至於找不到萬用框時，可按此按鈕將萬用框回復到預設位置及大小方便使用者用。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 429

Step2. 按下[新建元件]按鈕，會出現以下對話框。除了 X 座標及 Y座標系統會由萬

用框中心位置自動產生外，其他欄位需由使用者自行填寫。其中[類別]可由下

拉式選單中選取或是自行輸入。

Step3. 按下[確定]按鈕即可將新元件設定完成。

Step4. 按下[匯入(Merge)]按鈕將元件資料庫匯入該元件中。

Step5. 按下工具列中的[工具/FOV 取像]重新擷取 FOV 影像。

Step6. 重新進入[Train]視窗中編輯此元件。

Test Research Inc.

430 TRI7500SeriesUserGuide–Software

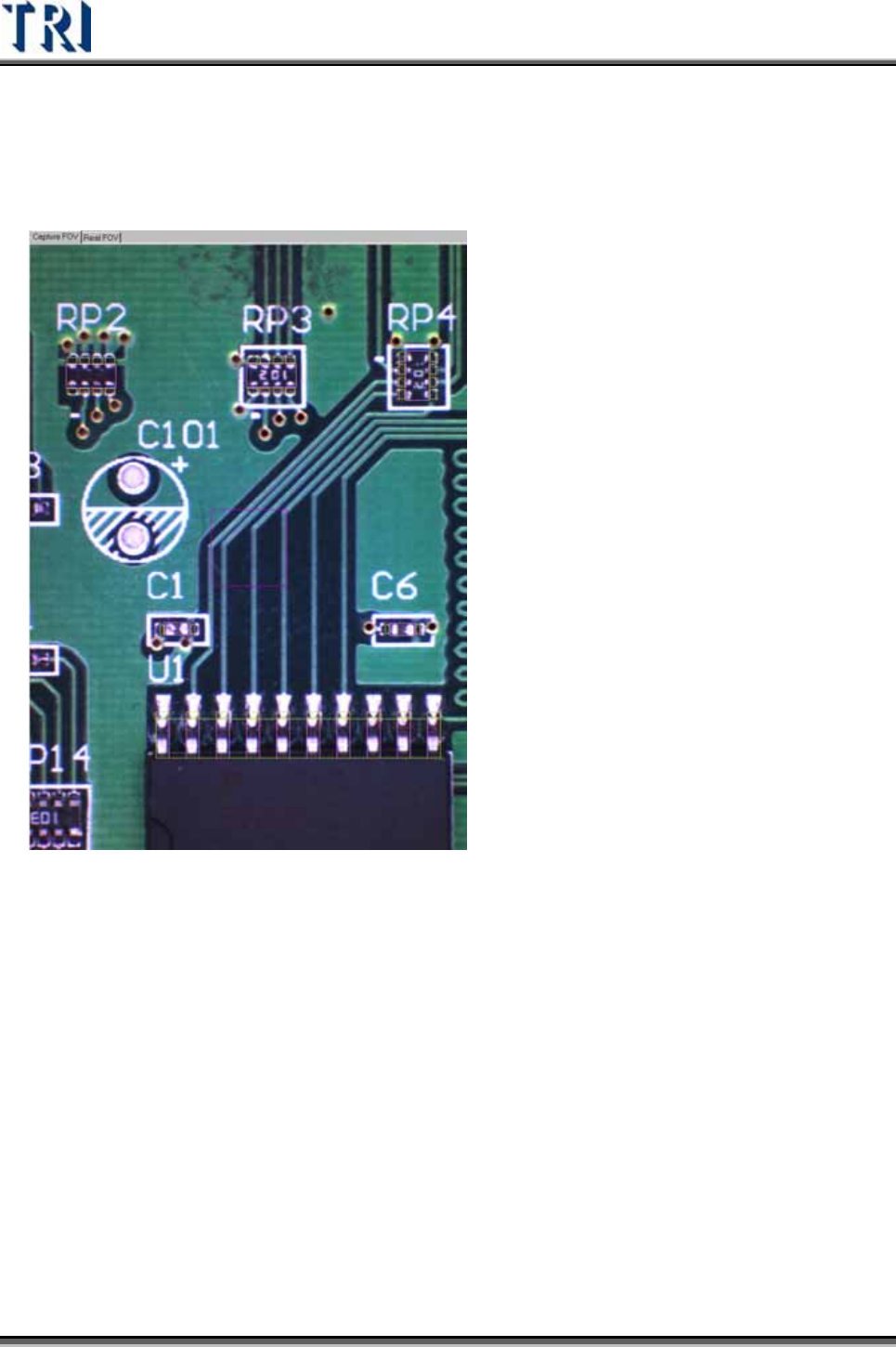

5.6.3.2 預設框(Reset Win.)

將萬用框的位置移至中央，且大小回復成為預設大小。當萬用框被移動或縮放以至於

找不到萬用框時，可按此按鈕將萬用框回復到預設位置及大小方便使用者用。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 431

5.6.4 板彎補償設定

5.6.4.1 設板彎(Setwarp)/刪除板彎(Delwarp)

 對於目前的 FOV設定[Warp]框。將萬用框移至欲設定[Warp]的位置，並將大小調整

至適當大小後，按下[設板彎]按鈕，即設定完成。若前方方塊中不打勾表示使用方

法 1來檢測[Warp] 框，若打勾表示使用方法 2 來檢測。

 當此 FOV已經設定[Warp]後，[設板彎]按鈕上的文字會變成[刪除板彎]。按下[刪除

板彎]可以將以設定的[Warp]框刪除。

 設定步驟

Step1. 將萬用框移到欲設定板彎框的位置上

Step2. 出現以下檢測框。[依電路板]選項點選表示將此設定套用到其他片多連板的相

對位置上。若在後方方塊打勾的話，表示其他片電路板在設定時，FOV 內的

檢測框會根據[Warp]框移動的相對距離做移動。
