Test Research Inc.
332 TRI7500SeriesUserGuideSoftware
DY 顯示檢測框垂直方向的長,單位為 um
RGB 顯示所點選的檢測框的權重。但對於 Missing Lead 框,其影像的權重無
法在此顯示,需進入權重設定視窗查看。
測試(Test) – 式選單選擇此檢測框是否要測試。
攝影機(Camera) – 選擇此檢測框要使用哪一支攝影機取像。
光源(Lighting) – 選擇一個此檢測框要使用的光源。
方法(Method) – 可由此選擇檢測框的檢測方法。
錯誤結果(Fail String) – 可以在製作 Library 時即針對檢測框選定[錯誤結果(Fail
Result)]值。如放在電阻型元件本體上方測定元件是否翻面的[Void]框,
就可以將其錯誤結果設定為[Upside Down],則本檢測框檢測後結果為不良,傳
出的錯誤結果就是[Upside Dow]會是[Void]框預設的[VoidFail]無設定則系
統會以預設的定義為檢測結果。
Inverse 設定為[True]表示將本檢測框的[]功能打開,被設定逆輯的檢測
框檢測後,其結果為通過比對條件則系統會顯示 Fail,而未通過比對條件者系統
會顯示[Pass]
搜尋範圍(Search Range) – 勾選可以設定 Missing框或 Lead框的搜尋範圍。
在此設定則會在後方 XY 位顯示搜尋範圍大小(單位為 um),此位只能顯示
能輸入。沒有設定則在 X Y位中顯示 0,且在轉入主程式後系統會以預
設值自動設定搜尋範圍。
Step1. 打開屬性視窗並勾選[搜尋範圍],而編輯視窗上會出現紫紅色粗實線方框。
Step2. 點選欲設定搜尋範圍的檢測框,並調整紫紅色功能方塊的大小,使之合乎欲
設定的搜尋範圍大小。搜尋範圍可比檢測框還小。
Step3. 按下[設定]按鈕,即可將搜尋範圍設定完成。此時系統顯示搜尋範圍的 X
向及 Y方向長

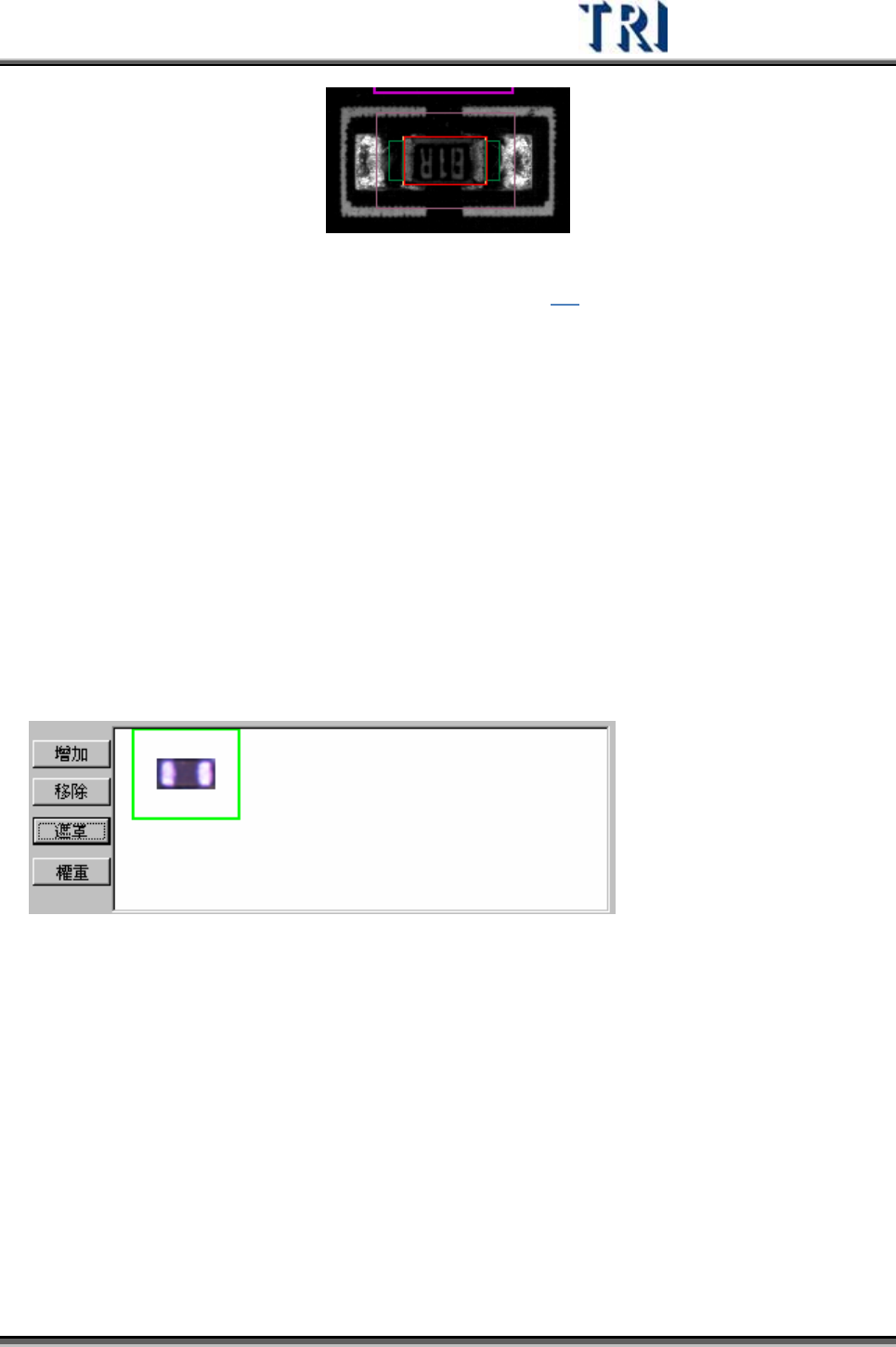

Step4. 設定完成的搜尋範圍以紫紅色細線表示
Test Research Inc.
TRI7500SeriesUserGuideSoftware 333
影像群組(Image Group) – 當同一形式的元件中有同群組的元件時,須針對
群組的元件設定同的標準影像,關於群組請4.2
No Image Group – 勾選表示只篩選出包含沒有影像的群組供選擇。0402 這個
Type 中含有 CR 個群組,而 C 已有存入影像,R沒有,則勾選[No
Image Group]時,在[影像群組(Image Group)]選單只有出現 R 供選擇。
增加(Add) – 抓取檢測框的標準影像,所抓取的影像將被儲存在[Image]夾中,
其檔名顯示在影像的下方。在這個地方只有[Missing][Missing Polarity][Lead]
[Solder]四種檢測框可以加影像,其中每一個[Lead][Solder]框只可以加一個影
像,而[Missing][Missing Polarity]可以加多個標準影像。
移除(Remove) – 選取欲刪除的影像後按下[移除]鈕即可。
遮罩(Mask) – 可針對元件影像中可能會變動但介意的部分設定遮罩,遮罩的區域
如下圖色部分,表示檢測時這區域比對。有設定遮罩的影像外圍會以
方塊顯示。
Test Research Inc.
334 TRI7500SeriesUserGuideSoftware

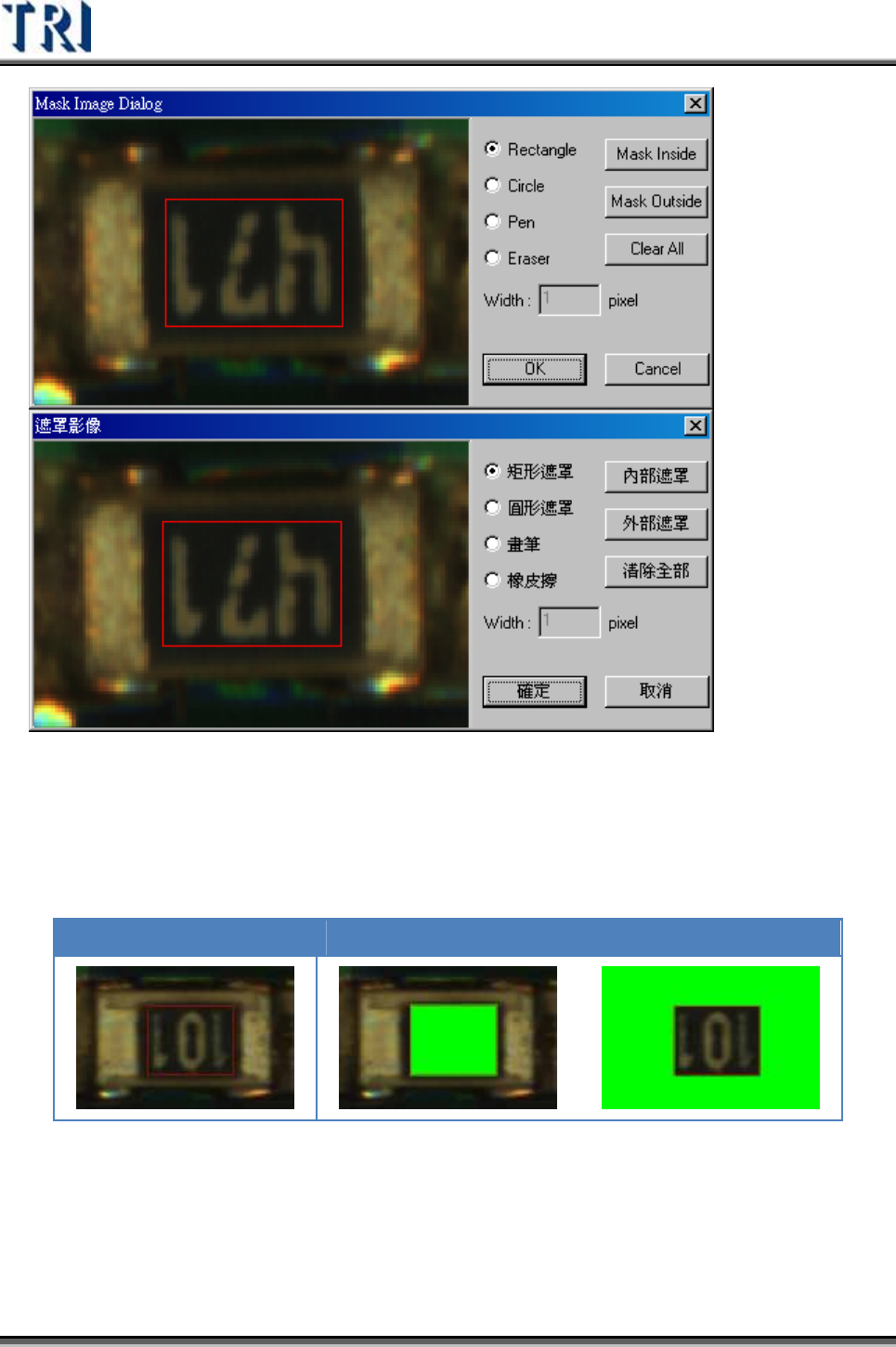

z 矩形遮罩(Rectangle) – 按下此按鈕會出現矩形遮罩框,將框移到欲進遮罩的
地方並調整其大小後,按下[內部遮罩(Mask Inside)],或[外部遮罩(Mask
Outside)],系統即按照指示設定遮罩。
矩形遮罩 內部遮罩 外部遮罩
z 圓形遮罩(Circle) –按下此按鈕會出現圓形遮罩框,將框移到欲進遮罩的地方並
調整其大小後,按下[內部遮罩(Mask Inside)],或[外部遮罩(Mask Outside)],系
統即按照指示設定遮罩。
