程序手册 7.2 项目编辑系统主画面 EJS9AC-MB-07P-20 Page 7-61 7.2.7 共享配置帐票， 可通过指定 基板 / 设备等项目， 对位于生产数据 内的各 PCB 之间的元件配置状 态进 行比较。 ① 共享配置帐票选项 n 显示项目 项目 说明 ‘PCB’ ‘ 所有 ’ 将生产数据内的全部 PCB 都视为对象。 ‘PCB 组 ’ 将 PCB 组内的 PCB 视为对象。 ‘ 基板名 ’ 将选择的 PCB 视为对…
程序手册
7.2
项目编辑系统主画面
Page 7-60 EJS9AC-MB-07P-20

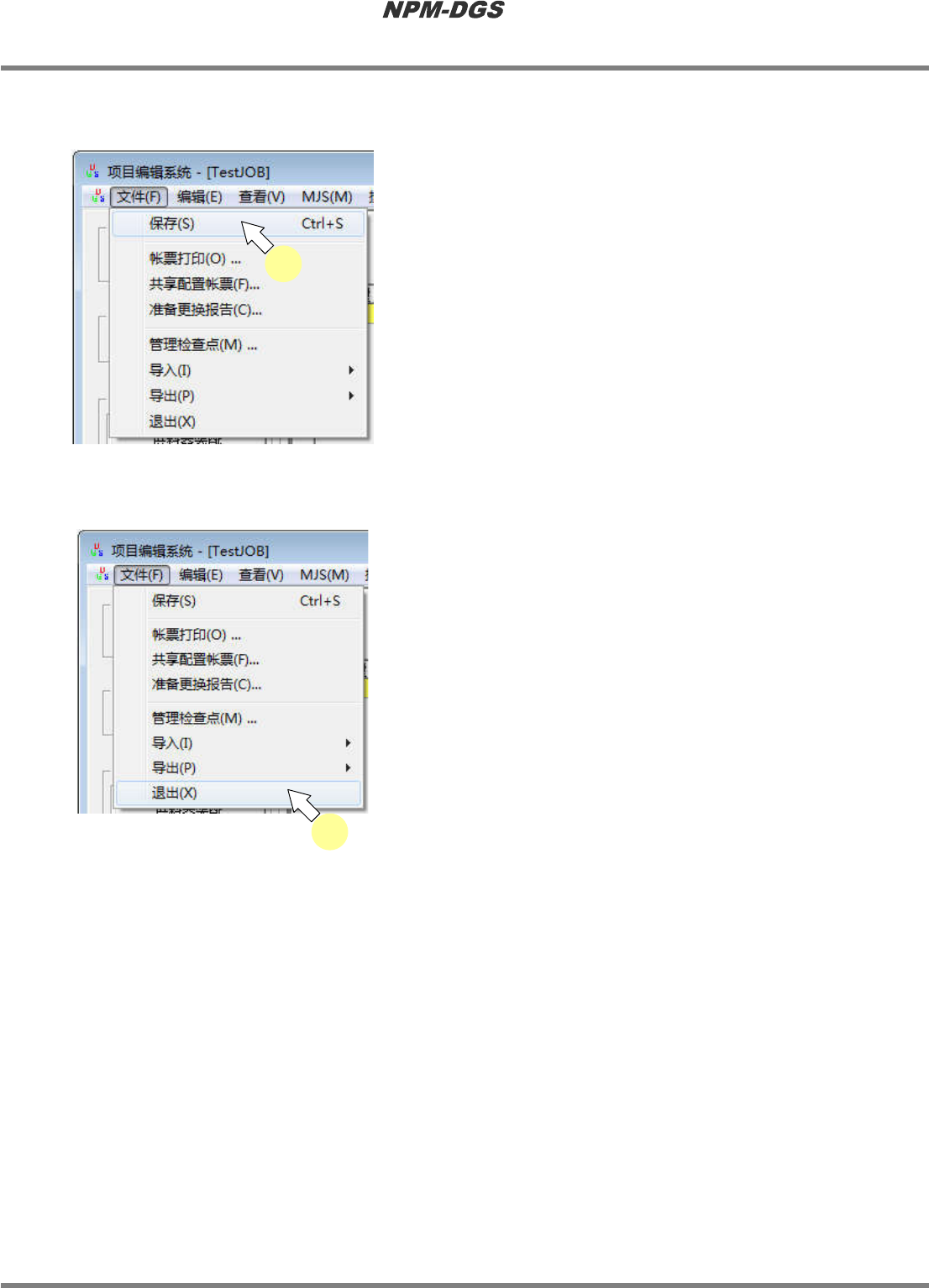

③数据编制项目编辑器的保存
1
选择菜单栏的
[
文件
]
®
[
保存
]
。
·
保存数据编制项目。
④数据编制项目编辑器的结束
1
选择菜单栏的
[
文件
]
®
[
退出
]
。
·
结束数据编制项目编辑器。
Product070206S-08C01
1
Product070206S-09C01
1
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-20 Page 7-61

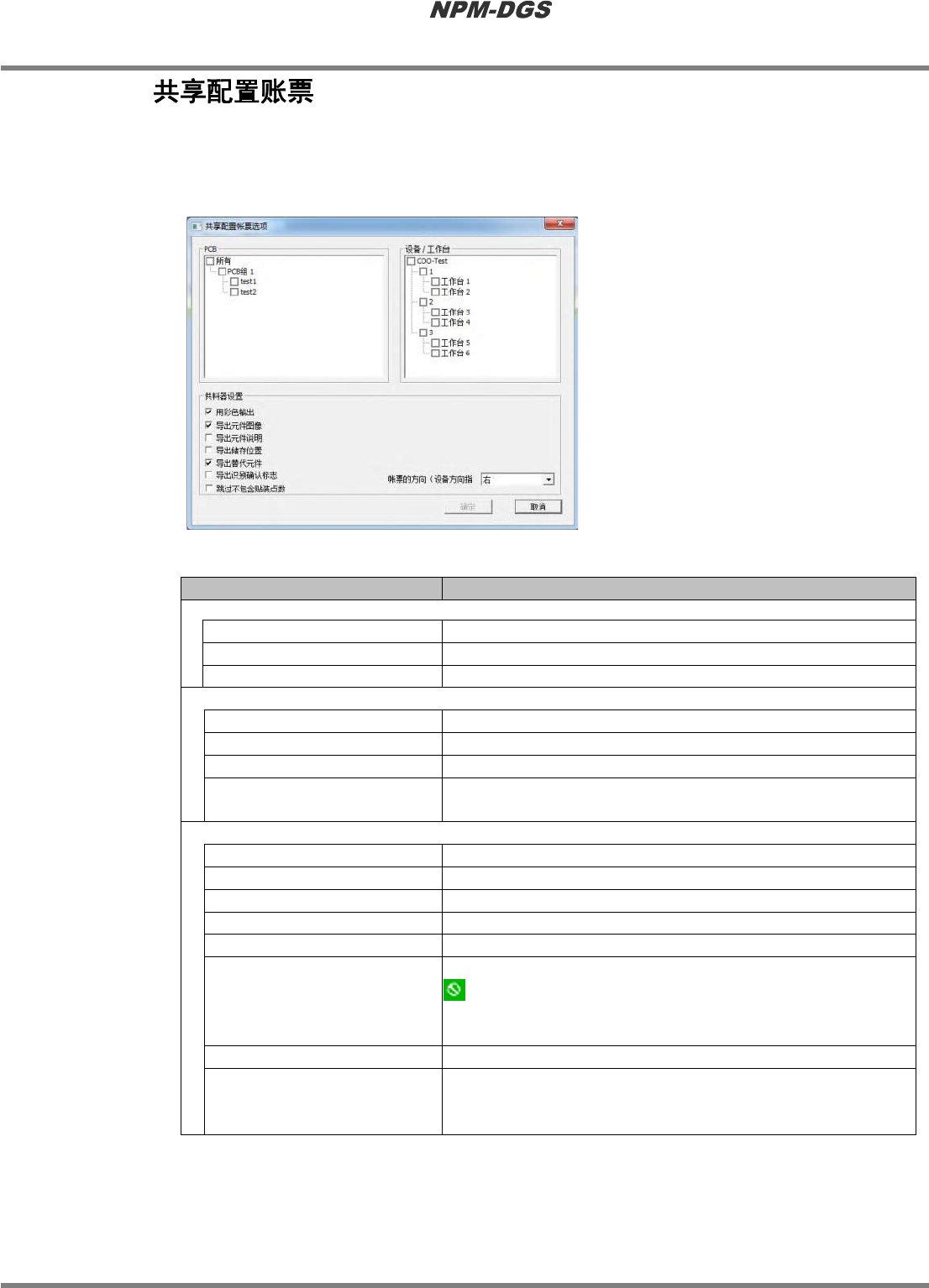

7.2.7
共享配置帐票，可通过指定基板
/
设备等项目，对位于生产数据内的各
PCB
之间的元件配置状态进
行比较。
①共享配置帐票选项
n
显示项目
项目
说明
‘PCB’
‘
所有
’
将生产数据内的全部
PCB
都视为对象。
‘PCB
组
’
将
PCB
组内的
PCB
视为对象。
‘
基板名
’
将选择的
PCB
视为对象。当选择了基板名时，将显示贴装点数。
‘
设备
/
工作台
’
‘
生产线名
’
将生产数据内的全部设备都视为对象。
‘
设备名
’
将所选择的设备视为对象。
‘
工作台
’
将所选择的工作台视为对象。
‘
分配对象外
(
其他公司设备或者
手工作
)’
将所选择
PCB
内设定为分配对象外的贴装点视为分配对象外信
息而显示。
‘
供料器设置
’
‘
用彩色输出
’
以彩色输出元件图像。
‘
导出元件图像
’
导出元件封装图像。
‘
导出元件说明
’
打印在元件说明中设定的内容。
‘
导出替代元件
’
输出替代元件信息。
‘
导出存储位置
’
打印对元件设定的存储位置。
‘
导出识别确认标志
’
输出是否需要识别的标志。
:
识别确认没有结束。
(
需要示教。
)
或者处于不明状态。
没有图标
:
识别确认已完成。
(
无需示教。
)
‘
跳过不包含贴装点数
’
在贴装点数中不包含设为跳过元件与跳过贴装点的贴装点。
‘
帐票的方向
(
设备方向指定
) ’
指定帐票在设备侧上的方向。
当将指定的方向视为上时，将在正确式样显示的情形下打印元件
的式样图像。
Product070211S-01C02
程序手册
7.2
项目编辑系统主画面
Page 7-62 EJS9AC-MB-07P-20
1
选择菜单栏的
[
文件
]
®
[
共享配置账
票
]
。
·
显示出
<
共享配置帐票选项
>
画面。
2
勾选从
PCB
输出的
PCB
组或
PCB
名
称。
3
勾选设备
/
工作台下的设备或工作台。
·
当元件被设定为分配对象外时，显示分配对象
外
(
其他公司设备或手工作业
)
。
分配对
象外
‘7.4
供料器配置画面
■
分配对象外信
息
’
Product070211S-02C00
1
Product070211S-03C02
2
Product070211S-04C02
3
