程序手册
13.3
大基板的贴装
EJS9AC-MB-13P-19 Page 13-69
n
区块标记的设定
(
产品编辑器
)
1

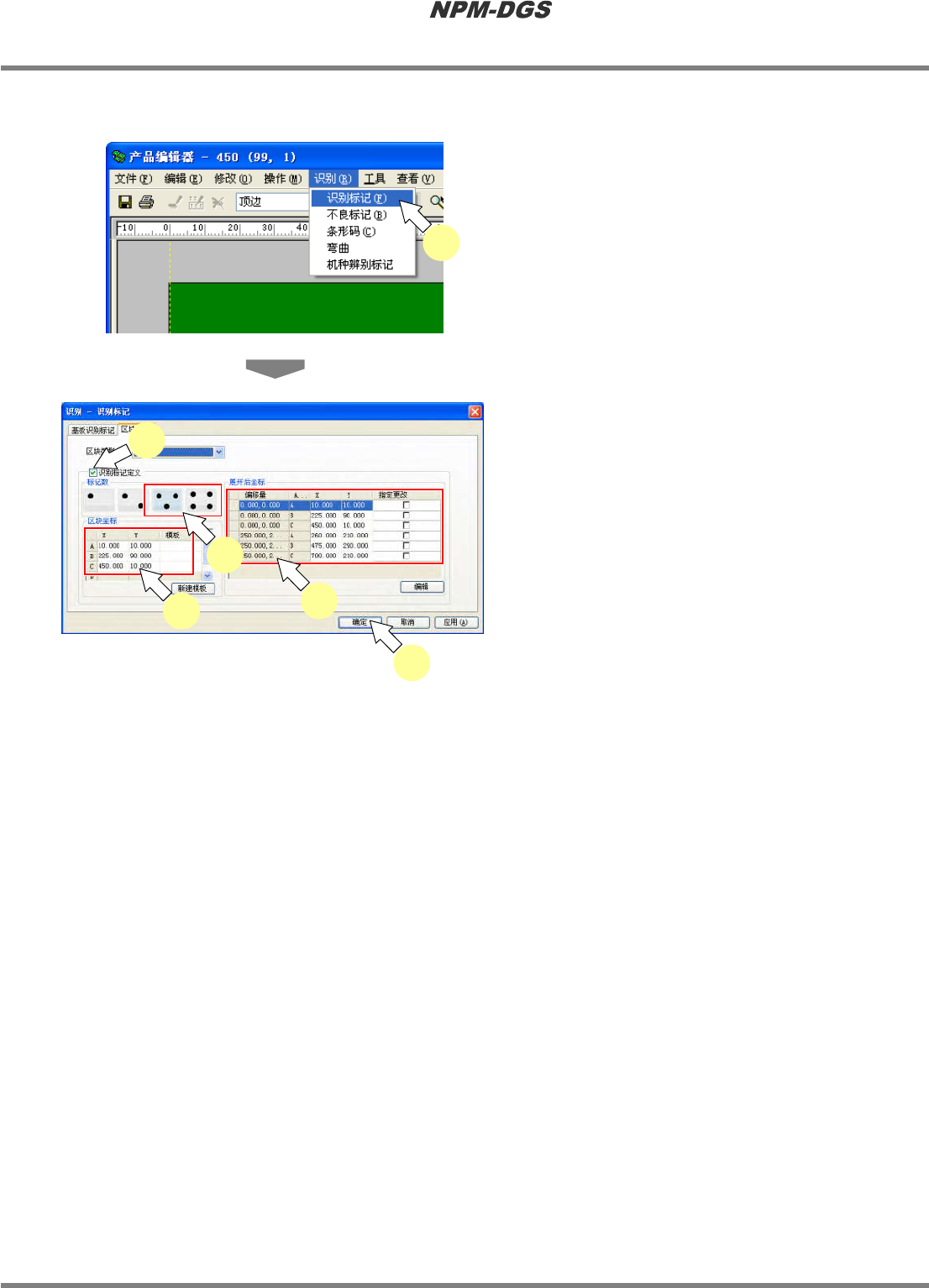

在产品编辑器下，选择菜单栏的
[
识别
]
®
[
识别标记
]
。
2
勾选区块标记选项的
‘
识别标记定义
’
。
3
选择
3
点或
4
点的标记数量。
4
考虑生产线上的设备，在能够应用分割
贴装区域的范围内设定识别标记。
5
变更每个偏移量的设定。
6
点击
[
确定
]
。
Howto130202S-01C00
1
Howto130202S-03C00
2
6
4
5
3
程序手册
13.3
大基板的贴装
Page 13-70 EJS9AC-MB-13P-19
n
识别方法的设定
(
项目编辑系统
)
1
在项目编辑系统下，从项目栏的
‘
设置
’
中选择
[
机器设置
]
。
2

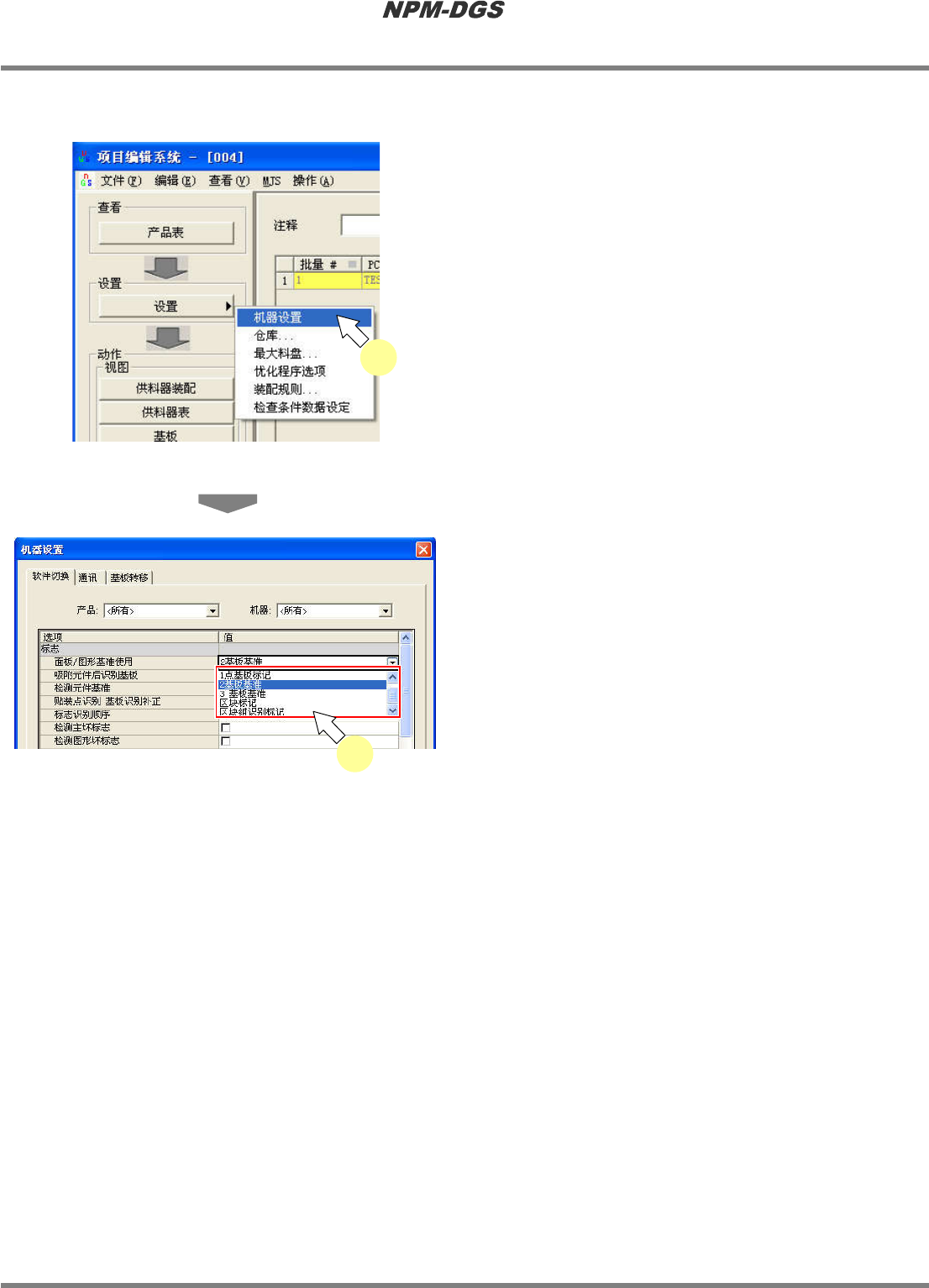

进行软件开关选项的
‘
基板
/
区块标
记的检测
’
设定。
*
基板尺寸、基板识别标记数量会因机种的不同，
而有所不同。
*
在进行分割贴装的机种下，请设定
2
点或
3
点
的基板标记。
*
在使用区块标记时，请设定区块标记。
Howto130202S-04C00
1
Howto130202S-05C00
2
程序手册
13.4
根据机种辨别标记进行机种切换的功能
EJS9AC-MB-13P-19 Page 13-71
13.4
13.4.1

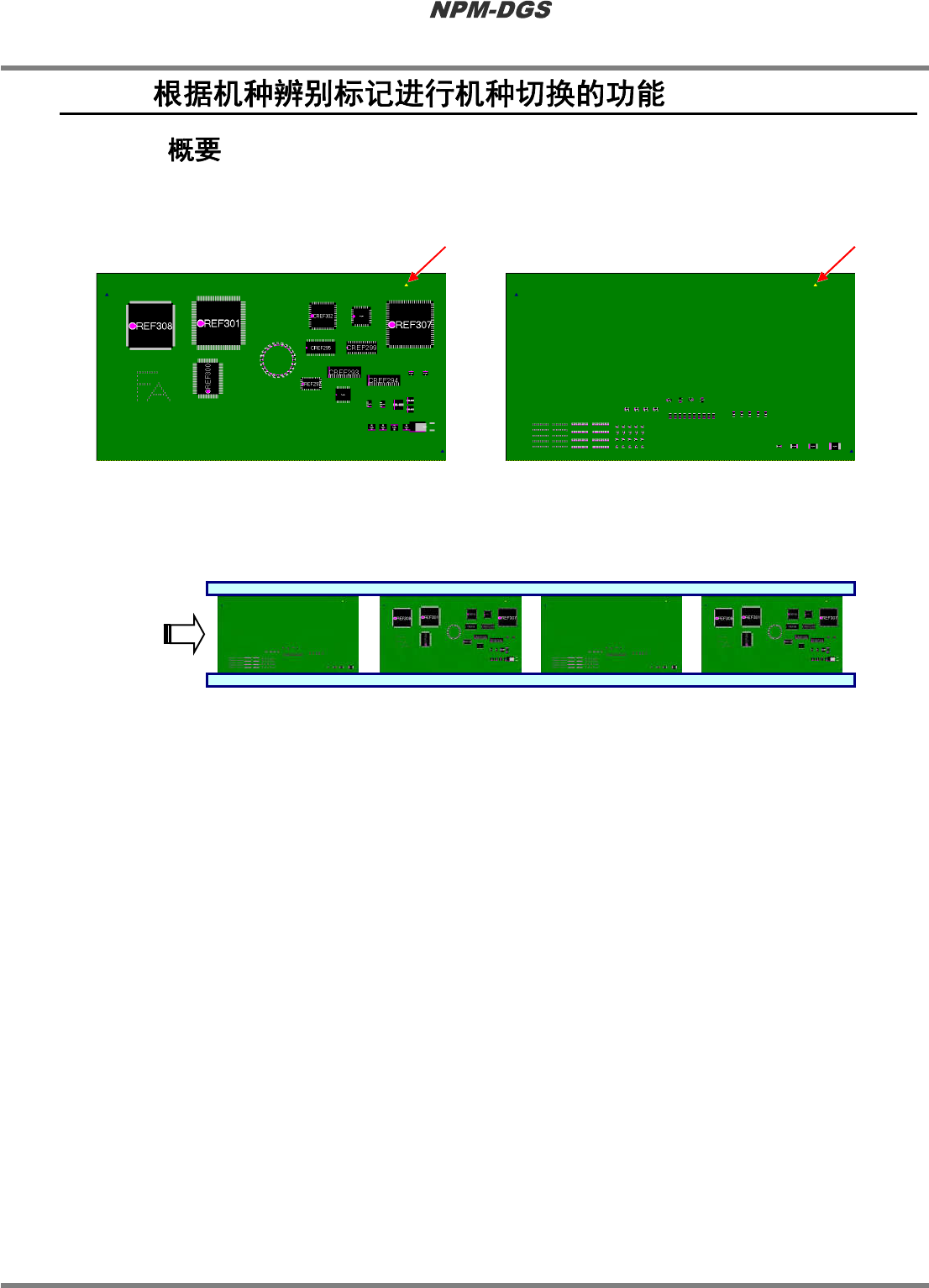

在搬入基板之后，可通过打头设备的贴装头照相机识别机种辨别标记，自动辨别基板的正反
(
机种
)
后连续进行基板正反的生产。
n
可不论正反顺序搬入基板。
n
使用本功能需要满足以下条件。
•
需要在
2
个基板的基板数据
(
正反
)
的相同坐标上设定机种辨别标记。
•
设定机种辨别标记的
2
个基板宽度需要相同。
•
不可将打头设备设为基板通过。
(
因为以打头的贴装头照相机识别机种辨别标记。
)
•
需要在相同工作下编制执行机种辨别的
2
个基板。
Howto130401S-01J00
机种辨别标记
基板示意图
(
正
)
Howto130401S-02J00
机种辨别标记
基板示意图
(
反
)
