程序手册 9.4 关于项目编辑系统画面 EJS9AC-MB-09P-14 Page 9-107 9.4.5 通过基板画面确认基板上的元件装配 、 在哪一个机器上进行各实装点 的 实装。请在项目栏的 ‘ 动作 ’ 的 ‘ 视图 ’ 中选择 [ 基板 ] 。 ① 画面显示控制部 ( 放大显示 ) : 放大画面的显示倍率。 ( 缩小显示 ) : 缩小画面的显示倍率。 ( 放大选择范围 ) : 在中心上扩大显示所选 择的贴装点。 ( 配合基…
程序手册
9.4
关于项目编辑系统画面
Page 9-106 EJS9AC-MB-09P-14
②供料器表的显示部
n
显示项目
项目
说明
‘
地址
’
显示供料器的位置。
‘
供料器类型
’
显示供料器的类型。
‘
子
’
显示供料器的侧面。
‘
元件
’
显示元件名称。
‘
库
’
显示已登录元件的元件库。
‘
固定
’
显示是否固定元件。
‘
供料器种类
’
显示供料器的种类。
`
元件种类
'
显示元件的种类。
‘
供应类型
’
显示供料器的供给类型。
‘
主要吸嘴
’
显示第一候选吸嘴的编号。
‘
替代吸嘴
1’
显示预备吸嘴编号。
‘
替代吸嘴
2’
显示预备吸嘴编号。
‘
替代吸嘴
3’
显示预备吸嘴编号。
‘
替代吸嘴
4’
显示预备吸嘴编号。
‘
实装点数
’
显示元件的贴装点数。
‘
贴装点数
(
成对
)’
显示在成对批量所指定批量的贴装点数。
没有指定成对时，不显示贴装点数。
关于成对指定的详细，请参照
‘7.3.7
成对批量设定
’
。
‘
跳过
’
显示是否跳过元件。
n
在供料器表画面上可操作的功能
项目
说明
元件的搜索
‘7.6.7
在供料器表中搜索元件
’
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-14 Page 9-107

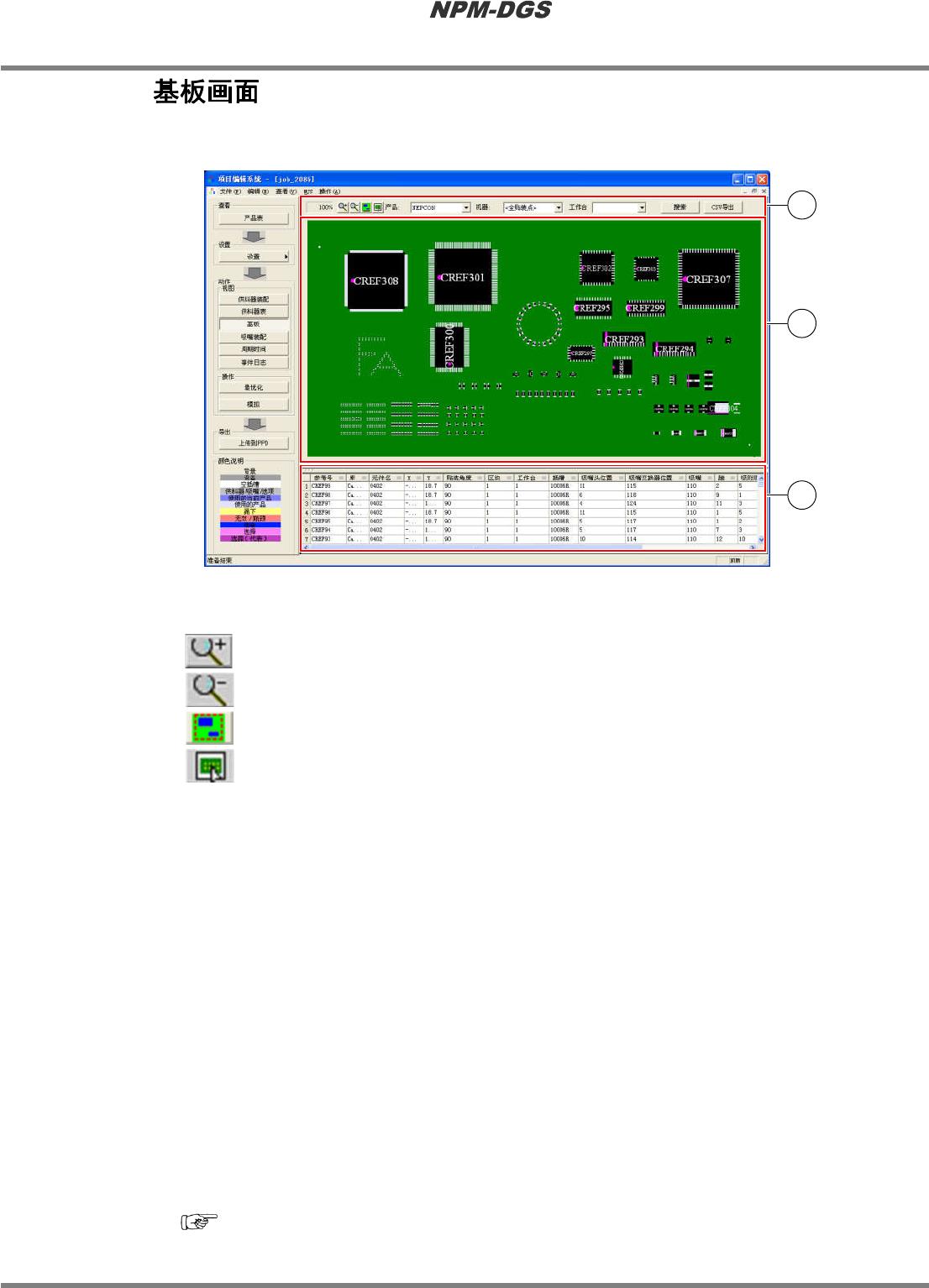

9.4.5
通过基板画面确认基板上的元件装配、在哪一个机器上进行各实装点的实装。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
基板
]
。
①画面显示控制部
(
放大显示
) :
放大画面的显示倍率。
(
缩小显示
) :
缩小画面的显示倍率。
(
放大选择范围
)
:
在中心上扩大显示所选择的贴装点。
(
配合基板进行缩放
)
:
调节缩放，以使用当前的画面尺寸显示基板全体。
[Ctrl]
键
+
鼠标滚轮
:
以光标为中心放大、缩小显示。
n ‘
产品
’
选择要显示的
PCB
。
n ‘
机器
’
按照各机器分开显示实装点。
[<
没有过滤器
>]
:
显示所有的实装点。
[(
机器名
)]
:
只显示在所选择的机器上进行实装的实装点。
[
检查
]
:
显示进行检查的实装点。
n ‘
工作台
’
在机器选择特定机器的情况下可选择。
[(
工作台名
)]
:
只显示在所选择的工作台上进行实装的实装点。
n [
搜索
]
显示搜索元件的画面。
n [CSV
导出
]
以
CSV
形式文件输出贴装点一览。
‘7.7.7
贴装点一览的
CSV
输出
’
PPD090504S-02C00
1
2
3
程序手册
9.4
关于项目编辑系统画面
Page 9-108 EJS9AC-MB-09P-14
②基板形象显示部
用区块显示所选择的
PCB
、机器的实装点。
将光标对准基板形象上的元件，则会显示该实装点的详细信息。
n
右击菜单
项目
设备
说明
[
隐藏贴装点
]
-
隐藏所选择的元件。
‘7.7.6
隐藏贴装点
’
[
显示贴装点
]
-
重新显示隐藏的元件。
‘5.8.4
实装点的编辑
’
[PCB
编辑
]
-
打开
PCB
编辑器，编辑基板。能够进行追加、删除元件、实装点等
操作。
‘5.8 PCB
编辑
’
®
‘n PCB
编辑器
’
[
编辑元件
]
-
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
旋转封装
]
-
相应封装而旋转元件数据。
‘9.4.2
供料器装配画面
’
®
‘n
旋转封装
’
[
编辑贴装
]
-
编辑实装点的坐标。
[
坐标整体变更
]
-
只对所选择的贴装点执行指定值的偏移。
[
从所选择插槽移动贴
装点
]
-
将所选择的贴装点移动到其他插槽上。
‘7.7.9
移动指定贴装点
’
[
元件不为分配对象
]
全贴装点
/
所有
/
未
分配
/
设备名
从分配对象中取消所选择的元件。
[
跳过元件
]
跳过所选的元件。
[
跳过区块
]
跳过拥有所选择区块的贴装点。
[
跳过贴装点
(
全部的
区块
)]
在全部区块中跳过所选择贴装点。
[
跳过贴装点
(
现在的
区块
)]
从选择区块中跳过所选择贴装点。
[
跳过贴装点焊料检查
]
只限选择了焊料检查
时
跳过所选择贴装点的焊料检查。
‘7.7.2
跳过元件的检查
’
[
跳过贴装点元件检查
]
只限选择了元件检查
时
跳过所选择贴装点的元件检查。
‘7.7.2
跳过元件的检查
’
[
贴装点点胶跳过
]
只限选择了点胶时
跳过所选择贴装点的点胶。
‘7.7.3
跳跃元件的点胶
’
[
复制部品名
]
-
将所选择元件名称复制到剪贴板上。
‘7.7.5
在基板画面上复制元件名称
’
n
左单击
在扩大显示基板的状态下，左单击基板上的
后等候片刻，光标会转为
。在这个状态
下移动光标，相应地基板图也会移动。
( ‘7.7.
基板画面
’
®
‘n
左单击
’ )
