程序手册 5.8 PCB 编辑 Page 5-262 EJS9AC-MB-05P-20 n 高级编辑 区块坐标选项 一览显示区块坐标，并能够编辑各个 项 目。 n 显示项目 項目 説明 空白栏 如果变更了所链接的展 开坐标，行将转为黄色，并 显示 ‘ * ’ 。 ‘X’ 显示 X 坐标的位置。 ‘Y’ 显示 Y 坐标的位置。 ‘ 角度 ’ 显示实装角度。 ‘ 标准 ’ 显示基准序号。 当电路标示符重复检查 设定为有效时，在变更之际 ，将…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-261
n
详细编辑
1
选择菜单栏的
[
编辑
]
®
[
高级编辑
]
。
·
显示出
<
高级编辑
>
画面。
2
通过选项选择进行编辑的坐标数据种
类。
n
选择项目
项目
说明
区块坐标选项
一览显示区块坐标信息。
‘5.8.4
实装点的编辑
■详细编辑
区块坐标选项
’
展开后坐标选项
一览显示展开后坐标的信息。
‘5.8.4
实装点的编辑
■详细编辑
展开后坐标选项
’
Project050804S-28C02
1
Pro
j
ect050804S-32C03
2
程序手册
5.8 PCB
编辑
Page 5-262 EJS9AC-MB-05P-20
n
高级编辑
区块坐标选项
一览显示区块坐标，并能够编辑各个项目。
n
显示项目
項目
説明
空白栏
如果变更了所链接的展开坐标，行将转为黄色，并显示
‘
*
’
。
‘X’
显示
X
坐标的位置。
‘Y’
显示
Y
坐标的位置。
‘
角度
’
显示实装角度。
‘
标准
’
显示基准序号。
当电路标示符重复检查设定为有效时，在变更之际，将执行是否
与其他贴装点发生重复的确认。
'
3.2.3 DGS
'
‘
元件库
’
显示登录元件的元件库名称。
‘
跳跃编号
’
显示在元件设定的实装跳跃编号。
(
跳跃编号的功能只限在
AM100
可以使用。
)
‘
类型
’
显示种类。
‘
元件
’
显示元件名。
‘
区块类型
’
显示区块类型。
‘
区块组
’
显示区块组。
n
按钮
項目
説明
[
多编辑
]
对所选择的项目进行编辑。
[
删除
]
删除所选择的项目。
[
过滤
]
对所显示的项目实施过滤。
将会显示过滤对话框画面。
[CSV
导出
]
将所选择的项目以
CSV
文件形式输出。
[
关闭
]
关闭画面。
Project050804S-32C03
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-263
n

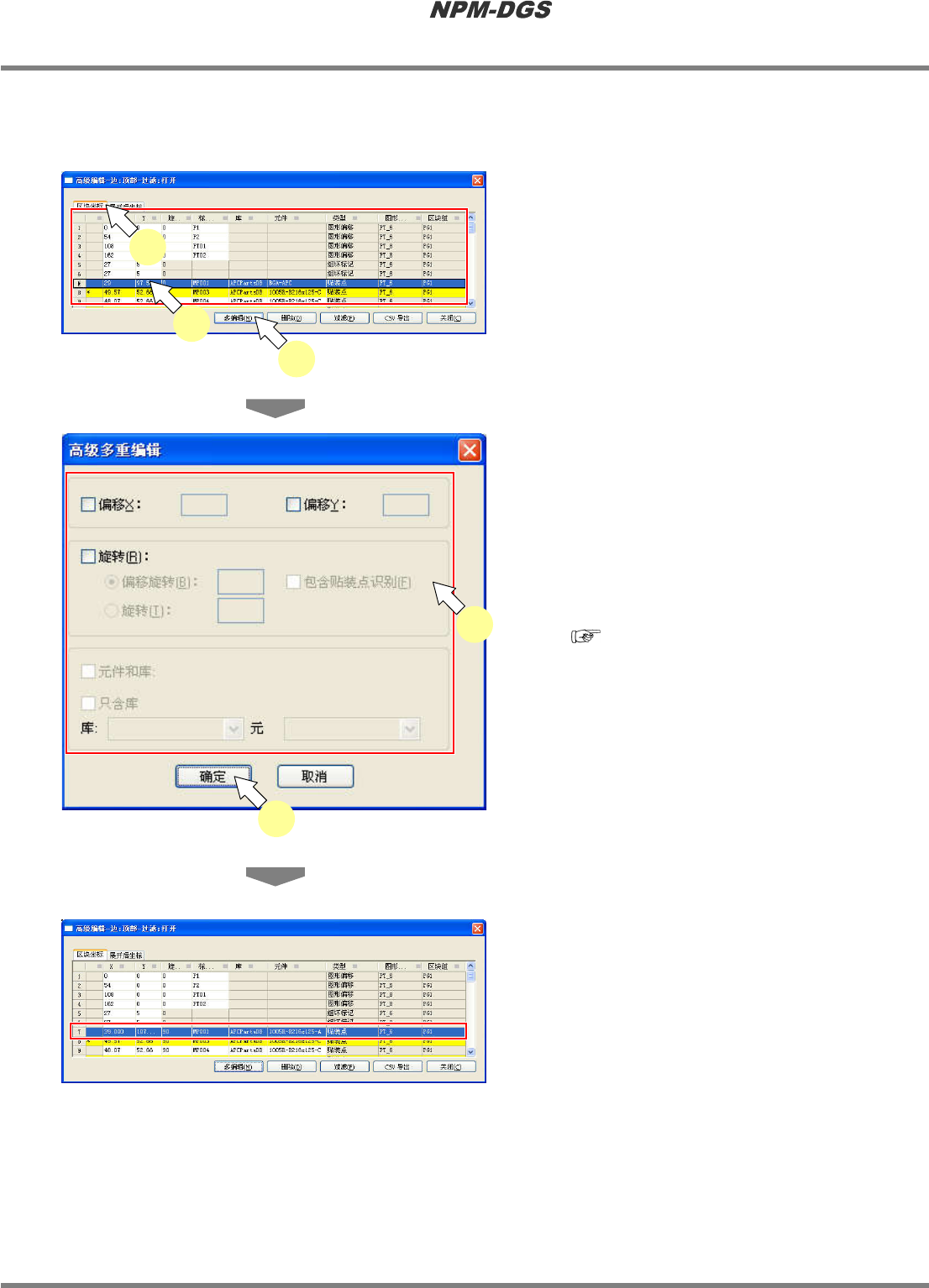

多编辑
区块坐标选项
能够一次性修改所修改的多个行。
1
选择
[
区块坐标
]
。
2
选择需要编辑的标记或元件数据。
3
点击
[
多编辑
]
。
·
显示出
<
高级多重编辑
>
画面。
4
根据需要进行编辑。
5
点击
[
确定
]
。
·
关闭
<
高级多重编辑
>
画面。
·
如果在步骤
2
所选择的行为黄色行，将显示
<
区块坐标重新构筑
>
画面。
( ‘5.8.4
实装点的编辑
■区块坐标重新构
筑
’)
·
显示出标记或元件的数据编辑结果。
·
将会展开坐标，并在
[
展开后坐标
]
选项上的数据
上反映结果。
Project050804S-30C04
4
5
Project050804S-29C03
3
2
1
Project050804S-31C03
