程序手册
11.5 用扫描设备制作的识别选项数据 错误一览表
EJS9AC-MB-11P-08 Page 11-29
11.5
错误信息 处理方法
请指定图像文件。
在指定图像文件前选择了[下一个]。
请在输入数据设定画面上通过[参照]指定要使用的图像文件，或
者选择[扫描仪进行图像输]后选择[下一个]。
请指定真彩色的 BMP 文件。
所指定的图像文件不是真彩色 BMP。
保存用扫描设备摄像的元件图像时，请将文件格式设定为
Windows BMP (24bit 真彩色)。
背景色请设定为蓝色或者红色。
所指定的图像文件背景部分颜色是蓝色、红色以外的颜色。
用扫描设备进行元件图像的摄像时，请使背景部分呈现蓝色或者
红色。
元件高度超过 10 mm 时，请勿使用背景纸，而采用在“11.3.5 元
件高度在 10 mm 以上时”里记载的方法。
请以彩色获取图像。
在扫描设备图像输入中所获取的图像不是彩色图像。
请设定在获取时获取彩色图像，然后重新执行[图像获取]。
未能检测出作为对象的复合型形状。
在检测范围内未能检测出所指定的复合型形状。请确认以下内
容。
• 检测范围窗口的位置、尺寸是否恰当?
Þ
更改窗口的位置、尺寸。
• 检测范围窗口内的对比度是否恰当?
Þ
通过照相机、照明模式设定画面的照明调整滑块调整图像。
• 所选择的复合型形状是否恰当?
Þ
选择恰当的复合型形状。
程序手册
11.5 用扫描设备制作的识别选项数据 错误一览表
Page 11-30 EJS9AC-MB-11P-08

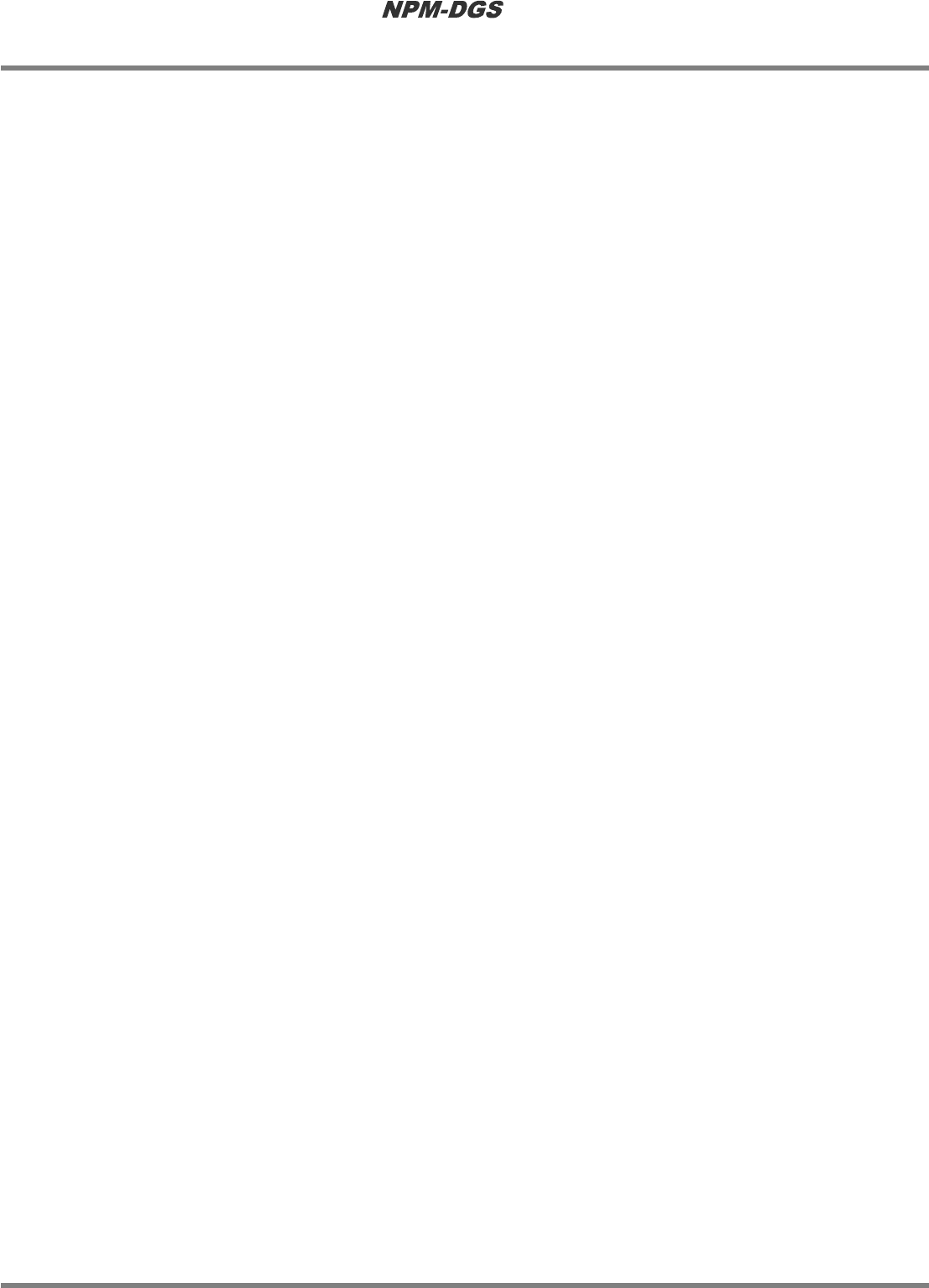

=备忘录=
程序手册
EJS9AC-MB-12P-03 Page 12-1

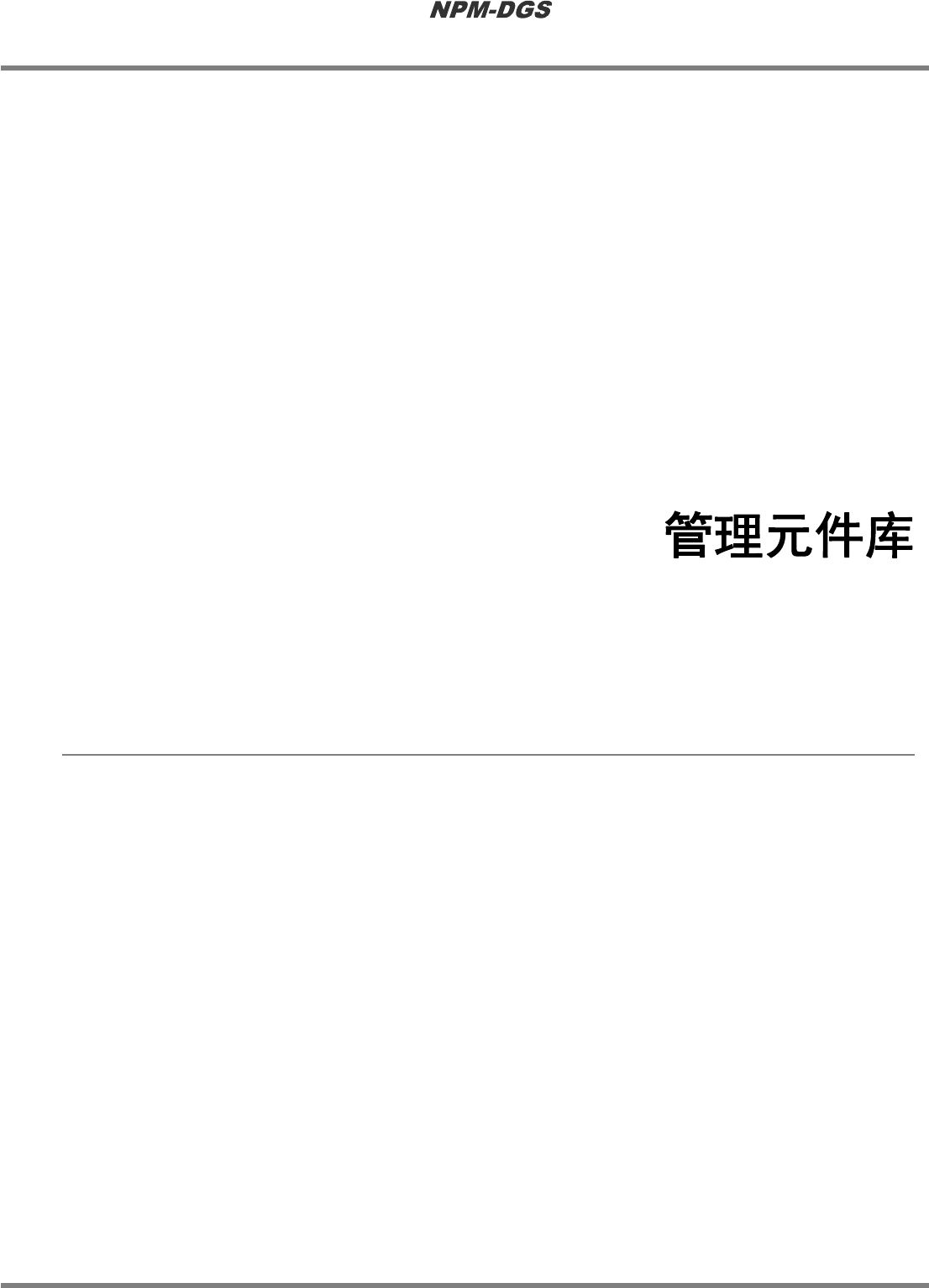

12.
在本章中，对
NPM-DGS
的元件库的管理、运用方法进行说明。
