程序手册 9.4 关于项目编辑系统画面 EJS9AC-MB-09P-14 Page 9-111 n 基板画面上的元件搜索和替换 在本功能下，通过 ‘ 插槽位置 ’ 、 ‘ 吸嘴位置 ’ 、 ‘ 参考号码 ’ 、 ‘ 元件名 ’ 等来搜索元件。 在 PPD 编辑器、 LWS 编辑器下，还能够替换元 件。 在 PPD 编辑器上，进行下 述的两种替换。 l 替换为登录在元件库内 的元件 ( 同时替换元件数据。 ) l 不变更元件数据而只替 换…
程序手册
9.4
关于项目编辑系统画面
Page 9-110 EJS9AC-MB-09P-14

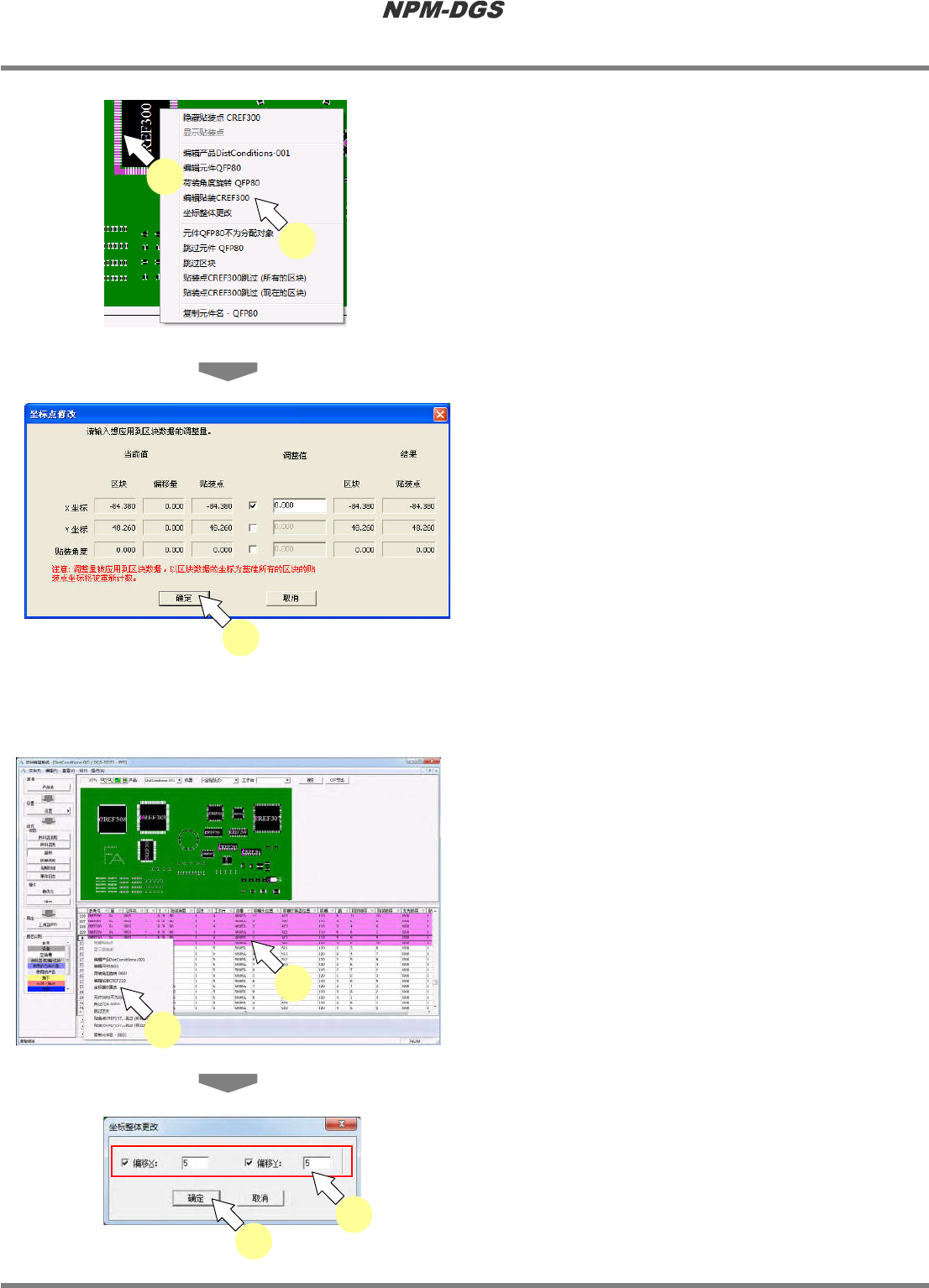

1
选择元件后，在元件上右击。
2
选择
[
编辑贴装
XXXX]
。
·
显示出
<
坐标点修改
>
画面。
3
在需要调整的项目上打勾，并输入调整
量后，点击
[
确定
]
。
n
坐标整体编辑
可综合对象工作台、贴装头等的贴装点后一起执行偏移。
1
从贴装点一览中选择需要偏移的贴装
点。
2
在右击菜单上选择
[
坐标整体更改
]
。
·
显示出
<
坐标整体更改
>
画面。
3
勾选需要调整的项目，输入偏移值后，
点击
[
确定
]
。
PPD090505S-02C03
1
2
PPD090505S-03C02
3
PPD090505S-04C00
1
2
PPD090505S-05C00
3
3
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-14 Page 9-111
n
基板画面上的元件搜索和替换
在本功能下，通过
‘
插槽位置
’
、
‘
吸嘴位置
’
、
‘
参考号码
’
、
‘
元件名
’
等来搜索元件。
在
PPD
编辑器、
LWS
编辑器下，还能够替换元件。
在
PPD
编辑器上，进行下述的两种替换。
l
替换为登录在元件库内的元件
(
同时替换元件数据。
)
l
不变更元件数据而只替换元件名
n
设定项目
项目
说明
‘
搜索
’
搜索项目
从下述项目中选择搜索项目。
• ‘
插槽位置
’
• ‘
吸嘴位置
’
• ‘
参考号码
’
• ‘
元件名
’
搜索元件
选择与各搜索项目相应的搜索元件。
能够选择的元件与在画面显示控制部所设定的
‘
设别
’
和
‘
工作台
’
相
连动。不显示其他
‘
设备
’
或
‘
工作台
’
中的元件。
搜索对象
选择与各搜索项目相应的搜索对象。
‘
适屏缩放
’
对搜索到的元件自动执行缩放之际，在复选框内打勾。
‘
搜索结果
’
显示搜索结果。
所显示的结果与在画面显示控制部所设定的
‘
设别
’
和
‘
工作台
’
相连
动。不搜索
‘
设备
’
或
‘
工作台
’
中的信息。
‘
置换
’
‘
元件名
’
输入替换的元件名称。
‘
替换插槽的元件
’
在还需要替换插槽元件之际，在复选框内打勾。
PPD090505S-04C02
程序手册
9.4
关于项目编辑系统画面
Page 9-112 EJS9AC-MB-09P-14
n
按钮
按钮
说明
[
搜索上一个
]
搜索并显示当前搜索中元件之前的元件。
[
全搜索
]
将所设定的项目视为关键词而执行搜索，并在基板画面上显示元
件。
[
搜索下一个
]
搜索并显示当前搜索中元件的下一个元件。
[
替换
]
替换指定元件。
[
关闭
]
结束搜索画面。
