程序手册
7.8
装配规则画面
EJS9AC-MB-07P-20 Page 7-169
n
补充
‘AND/OR’
项目
说明
AND
将满足以前条件和现今追加条件的双方条件的元件视为对象。
OR
将满足以前条件或现今追加条件中某一方条件的元件视为对象。
‘
对象
’
、
‘
条件式
’
、
‘
值
’
对象
条件算式
值
元件名
包含＝
(
等于
)
、≠
(
不等于
)
、下一次开始、
下一次
从元件名称一览中选择。
还能够手动输入
*
。
元件标签
＝
(
等于
)
、≠
(
不等于
)
手动输入元件标签。
元件种类
从元件种类一览中选择。
元件长度
＜
(
小于
)
、
<=(
以下
)
、＝
(
等于
)
、
＞
(
大
于
)
、
>=(
以上
)
、≠
(
不等于
)
手动输入尺寸。
元件宽度
元件高度
识别模式
＝
(
等于
)
、≠
(
不等于
)
从识别模式的一览中选择。
吸嘴
从吸嘴一览中选择。
编带素材
从编带素材的一览中选择。
*
指定元件名称时，能够使用通配符
(*:
星号
)
。
n
使用例
按钮
AND/OR
对象
条件算式
值
元件长度在
1.0
以下，且
元件宽度在
0.5
以下，且
元件高度大于
0.5
的元件
－
元件长度
<= 1.0
AND
元件宽度
<= 0.5
AND
元件高度
＞
0.5
元件种类为
‘BGA’
，或识别模式为
‘BGA
照明
’
的元件
－
元件种类
＝
BGA
OR
识别模式
＝
BGA
照明
以
“PN”
打头的元件
－
元件名
打头文字
PN
另外，使用通用符，还可以使用下述文字。
－
元件名
＝
PN
*
在元件名称中包含
“0603”
的元件
－
元件名
包含文字
0603
另外，使用通用符，还可以使用下述文字。
－
元件名
＝
*
0603
*
以
“1005”
结束的元件
－
元件名
＝
*
1005
程序手册
7.8
装配规则画面
Page 7-170 EJS9AC-MB-07P-20

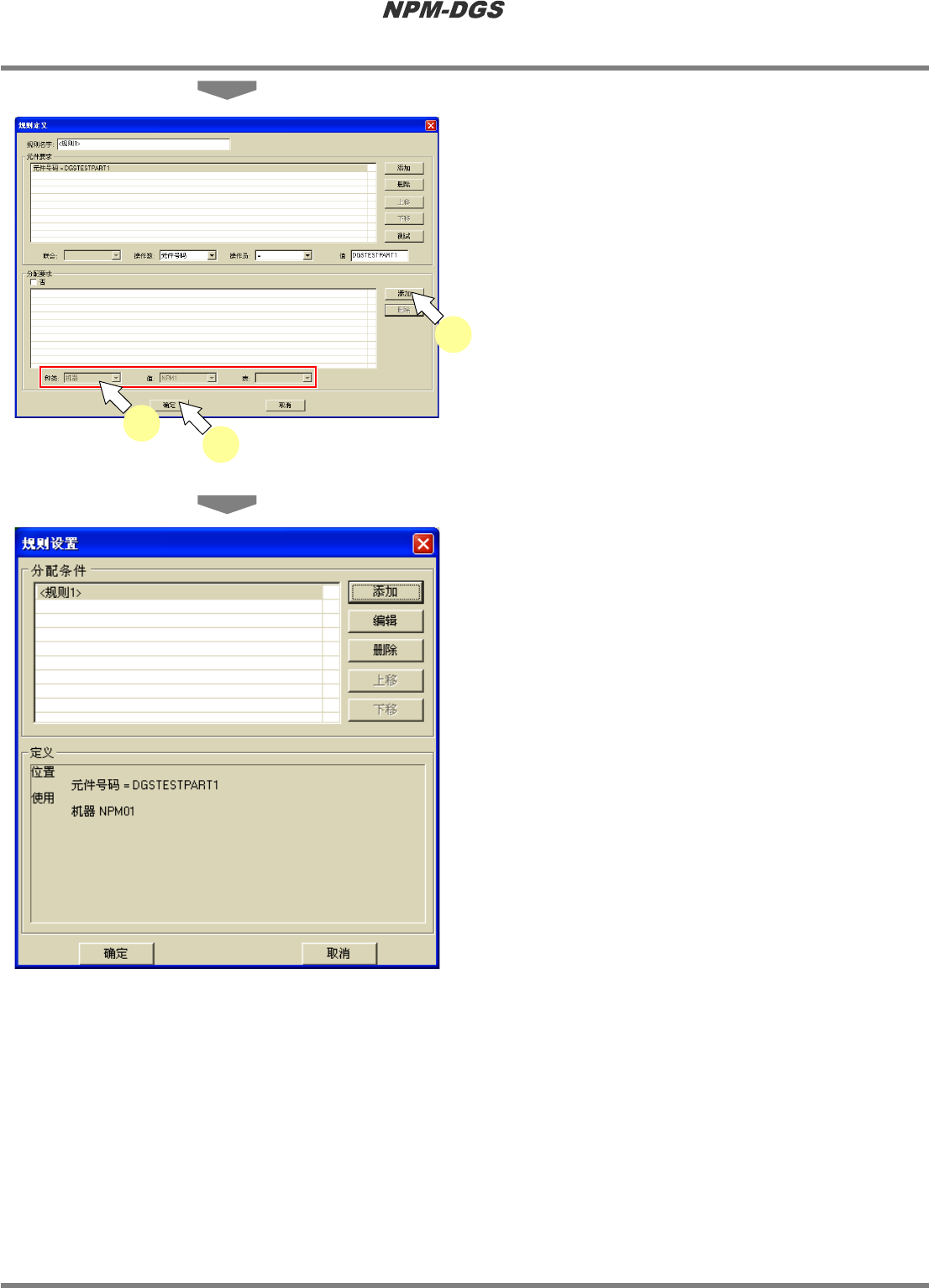

6
点击
[
添加
]
。
·
在分配要求列表中将会添加新的分配要求。
7
设定
‘
种类
’
、
‘
值
’
、
‘
表
’
，然后设定分配
要求。
*
若要再添加分配要求，请反复进行步骤
6.
和
7.
的操作。
8
点击
[
确定
]
。
·
将会保存设定，并在
‘
分配条件
’
框内显示分配要
求。
Product070700S-07C00
Product070700S-06C00
6
8
7
程序手册
7.9
周期时间画面
EJS9AC-MB-07P-20 Page 7-171
7.9
在这里，显示项目管理的周期时间。当在项目管理内包含多个
PCB
时，能够显示全部
PCB
的周
期时间。
同时，能够将所显示的内容以
CSV
形式执行文件输出。
红色背景的部位为瓶颈机器的
TACT TIME
。
除非执行最优化或模拟，否则不会被更新。
n
缩放功能
(
整体显示
)
:
点击按钮，即可通过缩放调整显示整体画面。
(
放大
)
:
每点击一次按钮，即可随时放大显示。
(
缩小
)
:
每点击一次按钮，即可随时缩小显示。
[Ctrl]
键
+
鼠标滚轮
:
以光标为中心放大、缩小显示。
n
显示项目
项目
说明
‘
机器
’
显示设备名称。根据基板搬送方向的设定，设备的排列方式将发
生变化。
(
与在工厂管理项目下显示的设备名称相同。
)
‘
基台
’
显示基台名称。
1
个基台显示为
‘---’
。
‘
周期
’
显示周期时间。在瓶颈的情形下，背景颜色转为红色。
选择了
[
双模式
]
时，将显示将成对批量输送给前后轨道时的设备周
期。
选择了
[
批量模式
]
时，将在各批量的指定轨道上显示周期。
‘
总贴装点
’
显示总贴装点数。
‘
趟
’
显示趟数。
‘Sec/Shoot’
显示每个贴装点的
TACT TIME
。
‘CPH’
显示每小时的贴装点数。
