程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-204 EJS9AC-MB-06P-18
6.9
n
修正数据之际的识别测试
(
选择任意图像时
)
*
在使用本功能之前，请先在设备上获取相应元件的识别画像数据。
1
打开测试元件的编辑画面。
*
请参照
‘6.7
现有元件的编辑
’
。
2
通过菜单栏选择
[
识别测试
]
®
[
使用错
误图像执行识别测试
]
。
·
如果属于主元件，将显示
<
图像文件选择
>
画面。
这时请跳至步骤
5
。
·
如果属于生产线元件，将显示
<LNB
识别测试图
像选择
>
画面。这时请跳至步骤
3
。
n
只有在从生产线元件程序库的元件中选择了元
件时，执行步骤
3
～
5
的操作。
3
需要变更保存图像的场所时，点击
[
变
更保存路径
]
后选择任意的文件夹。
4
点击
[
选择任意的图像。
]
。
5
点击
。
6
选择想要执行测试元件的图像文件。
7
点击
[
打开
]
。
Parts060901S-02C01
6
7
Parts060901S-01C01
2
Parts060901S-22C01
4
5
3
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-18 Page 6-205
·

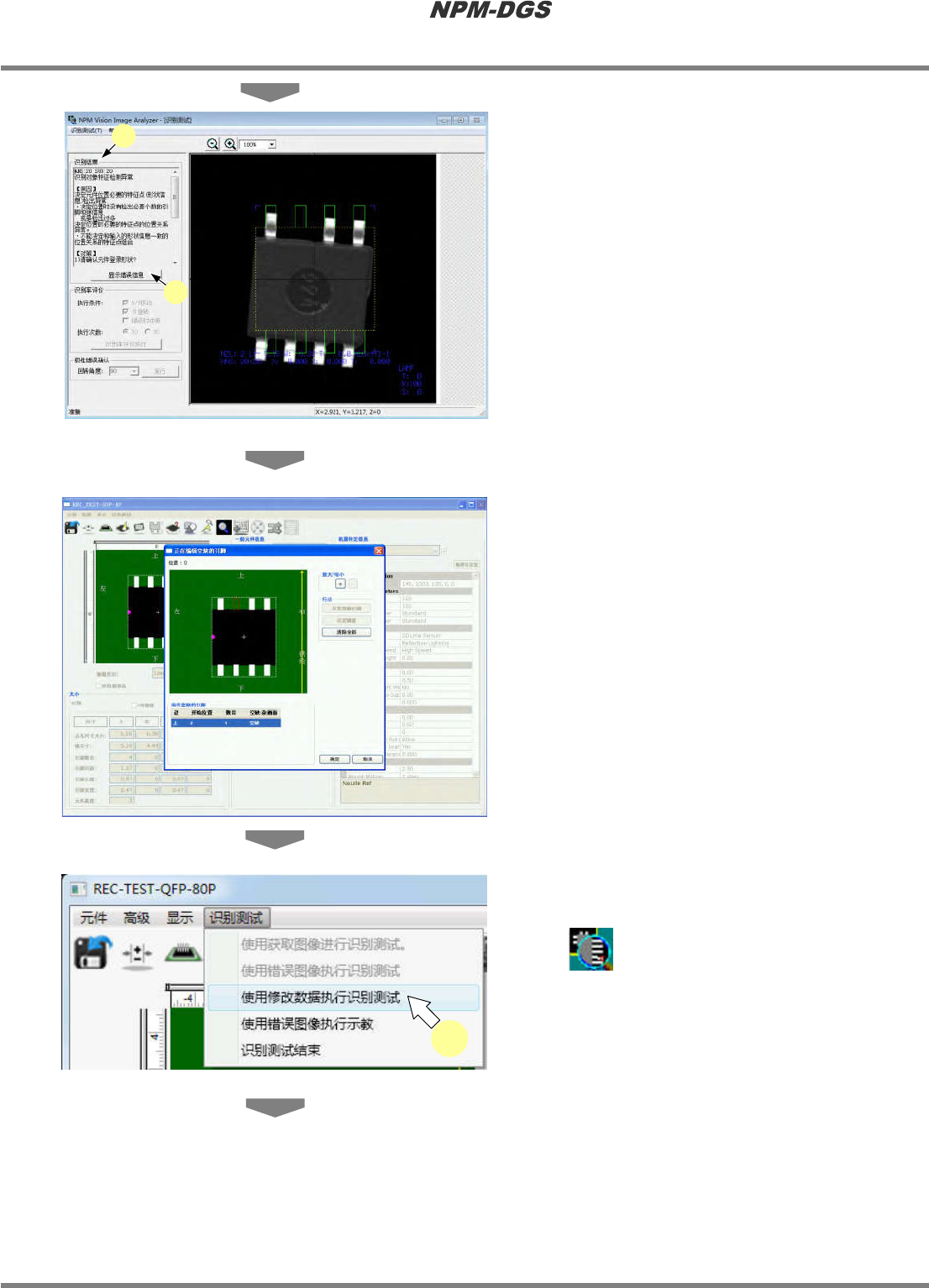

显示
<
识别测试
>
画面，并在画面上再现保存进
设备之际所发生的故障。
*
如果属于识别错误，将会在
c. ‘
识别结果
’
中显示
错误的原因和对策。
*
点击
d.[
显示错误信息
]
，即会显示错误图像。
8
参考所显示的错误原因和对策，在元件
编辑项目下修改数据。
*
修改内容因故障的不同而不同。
9
选择菜单栏中的
[
识别测试
]
®
[
使用修
改数据执行识别测试
]
，或点击工具栏的
。
Parts060901S-03C01
c
d
Parts060901S-04C00
Parts060901S-05C01
8
程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-206 EJS9AC-MB-06P-18
·
将显示经修正数据修改后的识别结果。
*
如果仍得不到解决，请再次在编辑项目下修改
数据，并再次执行识别测试。
10
点击
[
识别率评价执行
]
，或选择菜单栏
的
[
识别测试
]
®
[
使用修改数据执行识
别测试
]
后，反复执行识别来确认数据的
可靠性。
e. ‘X/Y
移动
’
如果复选框内打勾，即可以向
X/Y
方向随意
移动图像执行识别。
f. ‘
θ旋转
’
如果复选框内打勾，即可以随意旋转图像执
行识别。
g. ‘
错误时中断
’
如果复选框内打勾，即会在发生错误时中断
评价。
h. ‘
执行次数
’
将执行次数设定为
10
次或
30
次。
11
选择菜单栏的
[
识别测试
]
®
[
识别测试
结束
]
。
·
<
识别测试
>
画面关闭。
Parts060901S-07C01
Parts060901S-08C01
9
e
f
g
h
Parts060901S-09C01
10
