程序手册
5.8 PCB
编辑
Page 5-150 EJS9AC-MB-05P-20
n
向基板示意图导入背景数据
向
PCB
的图层导入背景数据。在需要以通过
PPD / LWS
模式打开的
PCB
数据确认
Gerber
示意
图时，使用这个功能。
1
选择菜单栏的
[
文件
]
®
[
导入
]
®
[
背景
数据
]
。
·
显示出
<CAD / Gerber /
背景数据导入
>
画面。
2
选择需要导入的背景文件。
3
点击
[
确定
]
。
*
当已在
PCB
中设定完毕背景数据时，将显示背
景数据读取确认对话框。
*
所导入的背景数据作为
PCB
的层次而显示，但
是当偏移贴装点时，请调整位置。
*
关于位置的调整，请参照以下记载。
‘5.8.2
基板编辑
®
■
XY
调整、■基板
反转、■基板的旋转
’
*
从
PPD
编辑器
(
包含
LWS
模式
)
启动时，无
法将背景数据保存进
PCB
。请在每次启动之际
导入背景文件。
Project050801S-28C00
1
Project050801S-27C00
Project050801S-30C00
Project050801S-31C00
Pro
j
ect050801S-29C00
2
3
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-151
n
导出背景数据
在这里导出背景数据。背景数据主要在以
PPD
编辑器确认
Gerber
数据时使用。
1
选择菜单栏的
[
查看
]
®
[
铜箔
/
跟踪
]
·
将读取设定在基板中的背景数据。
2
选择主菜单栏的
[
文件
]
®
[
导出
]
®
[
背
景数据
]
。
·
显示出
<
另存为
>
画面。
3
指定保存背景数据的目录。
4
输入背景数据的名称。
5
点击
[
保存
]
。
·
将关闭
<
另存为
>
画面，并保存文件。
Project050801S-32C00
1
Project050801S-33C00
2
Project050801S-34C00
3
4
5
Project050801S-35C00
程序手册
5.8 PCB
编辑
Page 5-152 EJS9AC-MB-05P-20
n

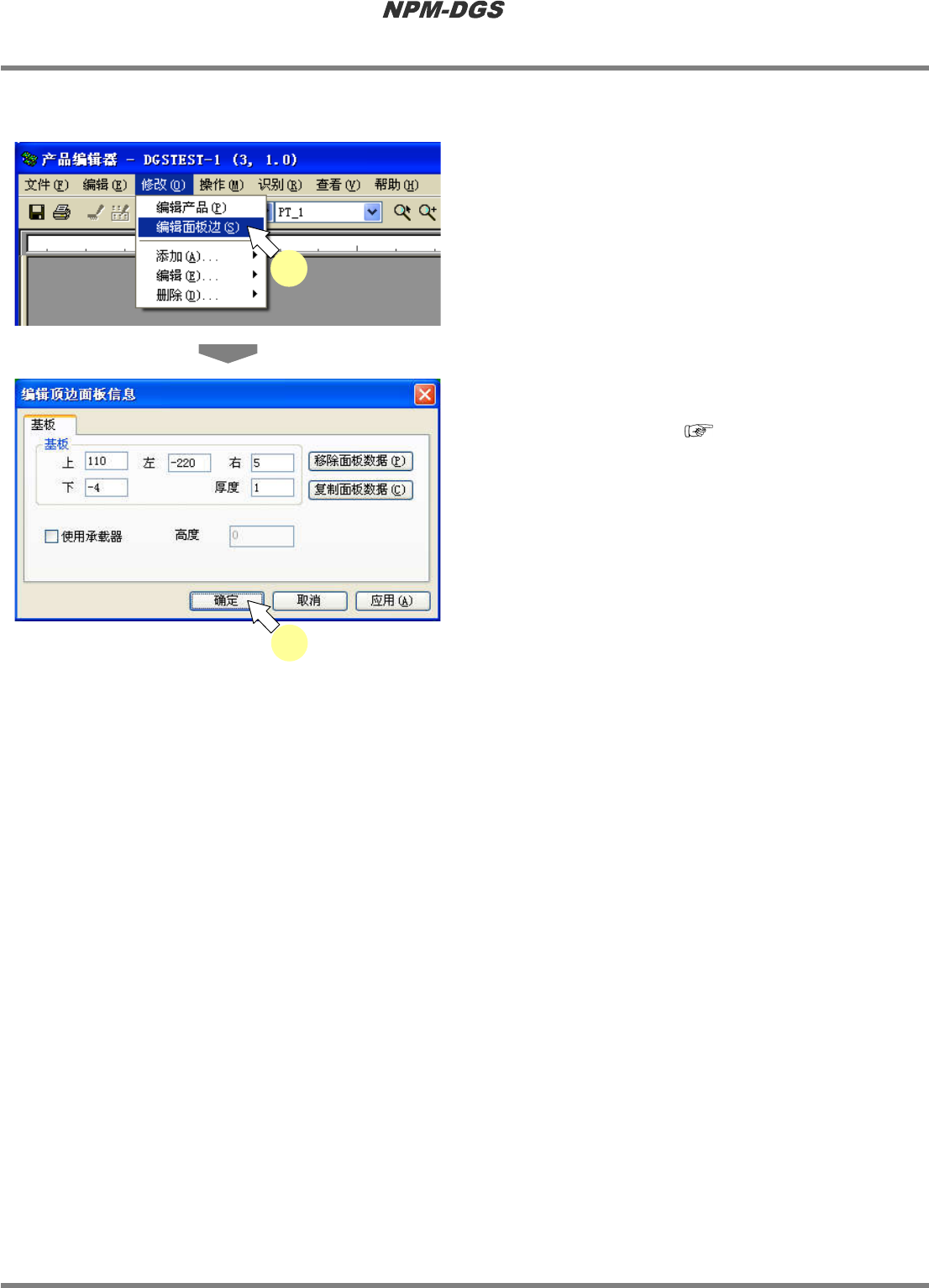

编辑基板属性
1
选择菜单栏的
[
修改
]
®
[
编辑面板边
]
，
或者鼠标光标位于基板上时在右击菜
单中选择
[
编辑面板边
]
，或者双击基板。
·
将会显示
<
编辑顶边面板信息
>
画面。
2
进行标签的编辑。
<
基板数据复制
>
画面
: ‘5.8.1
基板信息
’
®
‘
基板标签
’
*
关于基板的宽度尺寸，有时可以输入比设备基
板规格的最大尺寸稍大的值。这是为了应对客
户的基板尺寸的不均而设定的充裕值，因此可
输入设备机构的宽度方向上的最大值。但是，
超出基板规格的最大尺寸的基板，不在保证对
象范围内。
3
点击
[
确定
]
。
·
已被变更的内容将会反映到基板图像上。
Project050801S-01C00
1
Project050801S-02C01
3
