程序手册 9.3 生产数据的操作 Page 9-86 EJS9AC-MB-09P-14 6 点击 [ 确定 ] 。 · 显示出 < LED ·电阻成对元件置换 > 画面。 7 对每个组都选择想要置换的成对元件。 * 选择成对后，将在读取 结果中以黄色显示相应 的成对。 画面的说明请参照之后 的页面。 ( ■ LED ・ 电阻成对元件的置换画面 ) 8 点击 [ 置换 ] 。 * 同时还需要置换批量上 的元件时，勾选 [ 替换…
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-14 Page 9-85
n LED
・电阻成对元件的置换
1
右击想要置换元件的生产数据后，选择
[LED
・电阻成对元件置换
]
。
·
显示出
<PPD
生产数据
/
打开
LED
成对文件
>
画
面。
2
选择置换元件对象的批量。
3
点击
。
4
选择
LED
成对文件。
‘
■
LED
成对文件的格式’
5
点击
[
打开
]
。
PPD090315S-03C00
2
3
PPD090315S-02C00
1
PPD090315S-04C00
4
5
程序手册
9.3
生产数据的操作
Page 9-86 EJS9AC-MB-09P-14

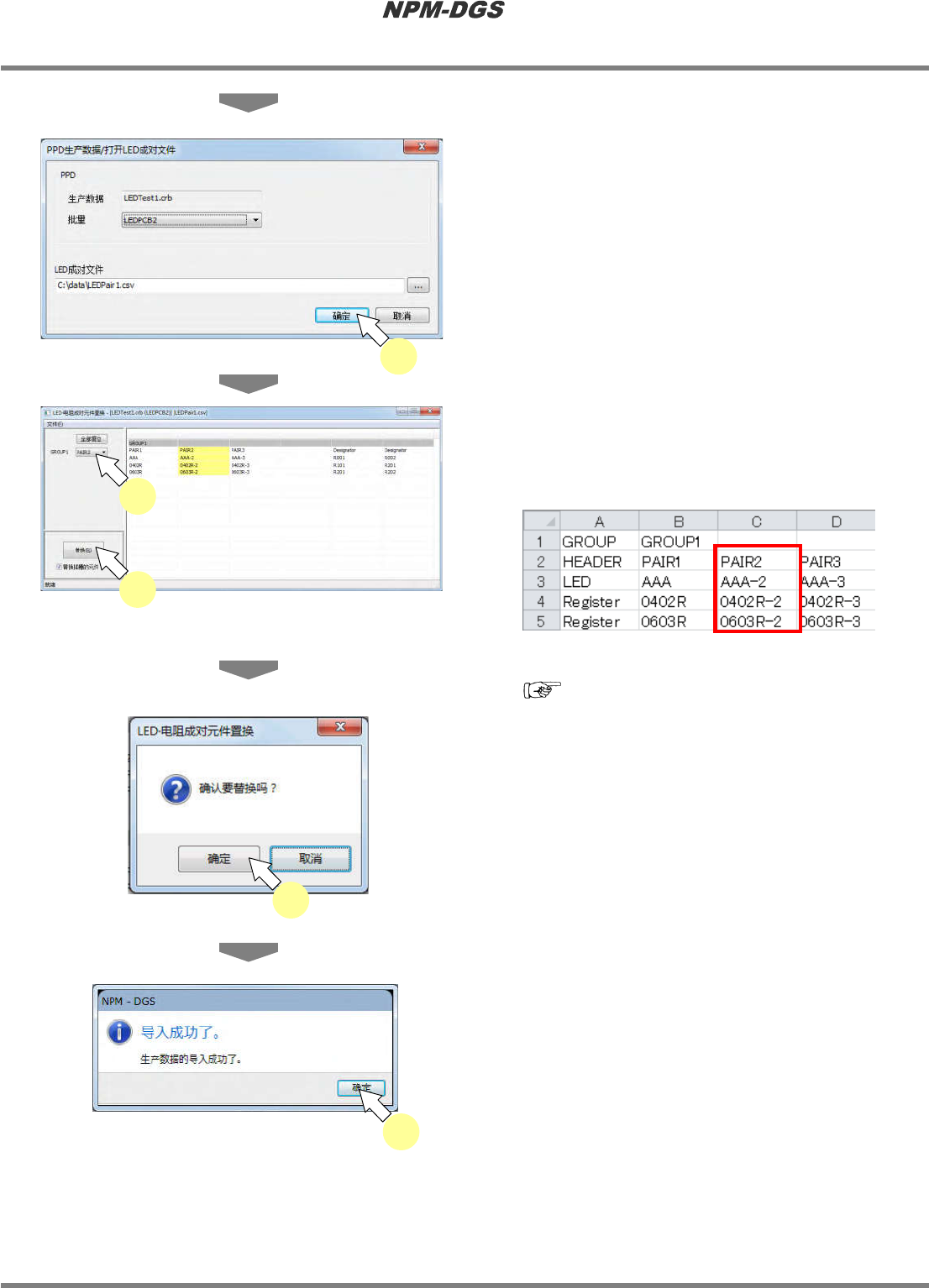

6
点击
[
确定
]
。
·
显示出
< LED
·电阻成对元件置换
>
画面。
7
对每个组都选择想要置换的成对元件。
*
选择成对后，将在读取结果中以黄色显示相应
的成对。
画面的说明请参照之后的页面。
(
■
LED
・
电阻成对元件的置换画面
)
8
点击
[
置换
]
。
*
同时还需要置换批量上的元件时，勾选
[
替换插
槽的元件
]
复选框。
9
点击
[
确定
]
。
10
点击
[
确定
]
。
·
生产数据内的元件将被置换到所选择的成对元
件。
PPD090315S-05C00
6
PPD090315S-00J00
PPD
0903
1
5
S
-
08
C
0
0
10
PPD090315S-06C00
7
8
PPD090315S-07C00
9
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-14 Page 9-87
n LED
・
电子成对元件的置换画面
n
菜单
项目
说明
[
文件
]
[
打开
]
可打开
PPD
生产数据
/LED
成对后，再次选
择文件。
[
置换
]
执行置换元件的操作。
[
结束
]
结束
LED
・电阻成对元件的置换后，关闭对
话框。
n
LED
・
电阻成对元件置换的设定项目
n
按钮
项目
说明
[GROUP]
显示
LED
成对文件内的组名称后，在各个组
内选择可执行置换的
LED
成对。
[
替换插槽的元件
]
配置在设备供料器插槽内的
LED
・电阻元件
也被置换到所选择的成对
LED
・电阻元件。
项目
说明
[
全部复位
]
清除在组内选择的成对。
[
替换
]
执行元件的置换操作。
PPD090315S-06C00
