程序手册 7.8 装配规则画面 Page 7-166 EJS9AC-MB-07P-20 7.8 通过装配规则画面设定元件的装配规 则 ( 将符合某一种规则的元件装配到特定 的机器 / 基台上 ) 。请 在项目栏的 ‘ 设置 ’ 中选择 [ 装配规则 ] 。 ① 规则 显示现在所定义的装配规则一览。 从优先度最高的规则起，由上往下显 示 在一览中。 [ 添加 ] : 新添加装配规则。 [ 编辑 ] : 编辑在一览中所选择的 装配规则。…
程序手册
7.7
基板画面
EJS9AC-MB-07P-20 Page 7-165

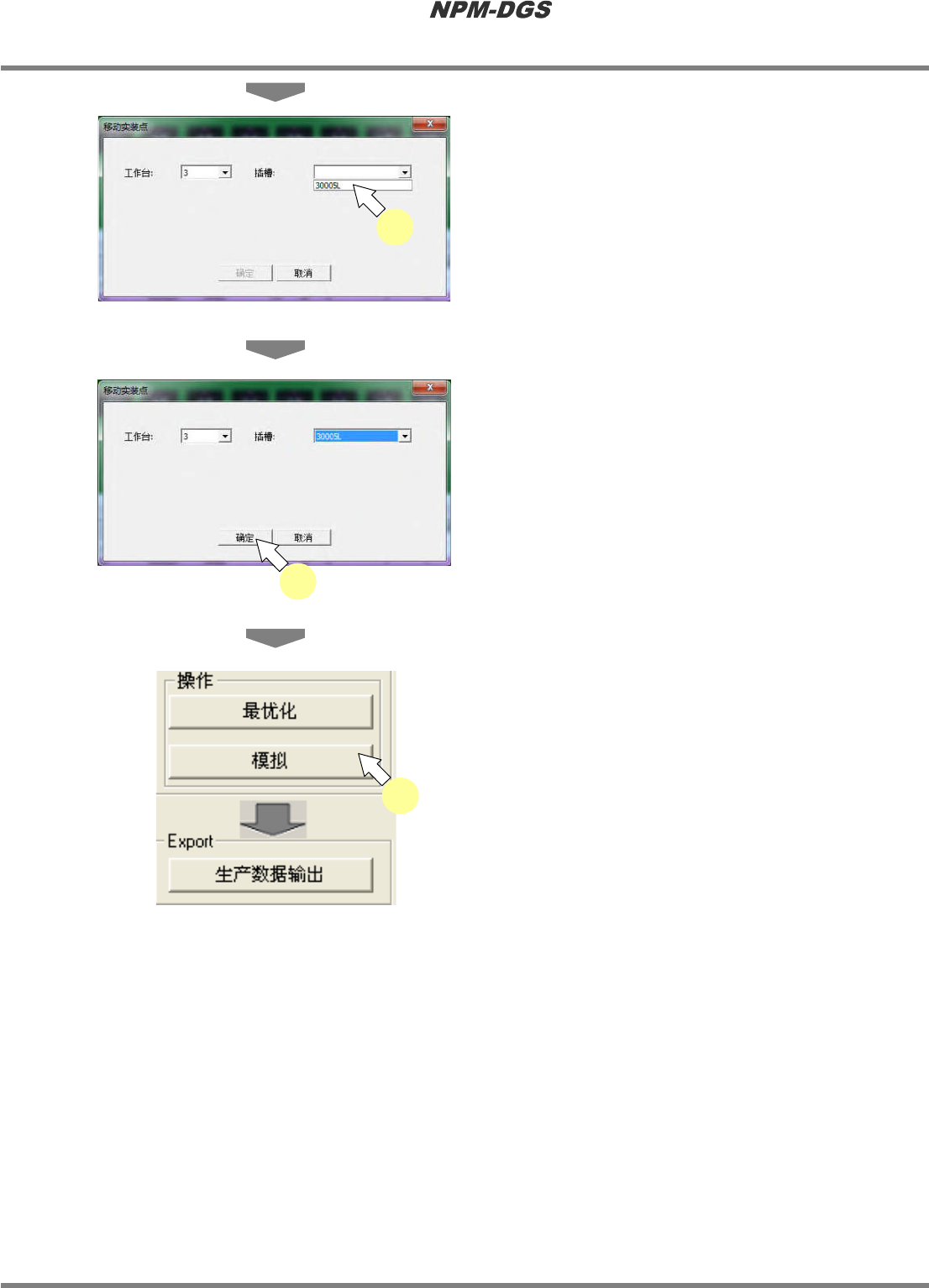

4
通过下拉菜单指定
‘
插槽
’
。
*
当不存在配置了相同元件的插槽时，无法指定
插槽。
5
点击
[
确定
]
。
*
如果在插槽处于空白状态时点击
[
确定
]
，将在移
动处的空插槽上配置最小的序号。
6
点击
[
模拟
]
。
*
执行最优化，即会重新分配所移动的贴装点，
而所设定的贴装点将会返回到原状。请不要执
行最优化。在变更了供料器配置而需要执行最
优化的情形下，请暂时先执行最优化后，再移
动贴装点数。
Product070709S-04C00
4
Product070709S-05C00
5
Project070300S-36C00
6
程序手册
7.8
装配规则画面
Page 7-166 EJS9AC-MB-07P-20

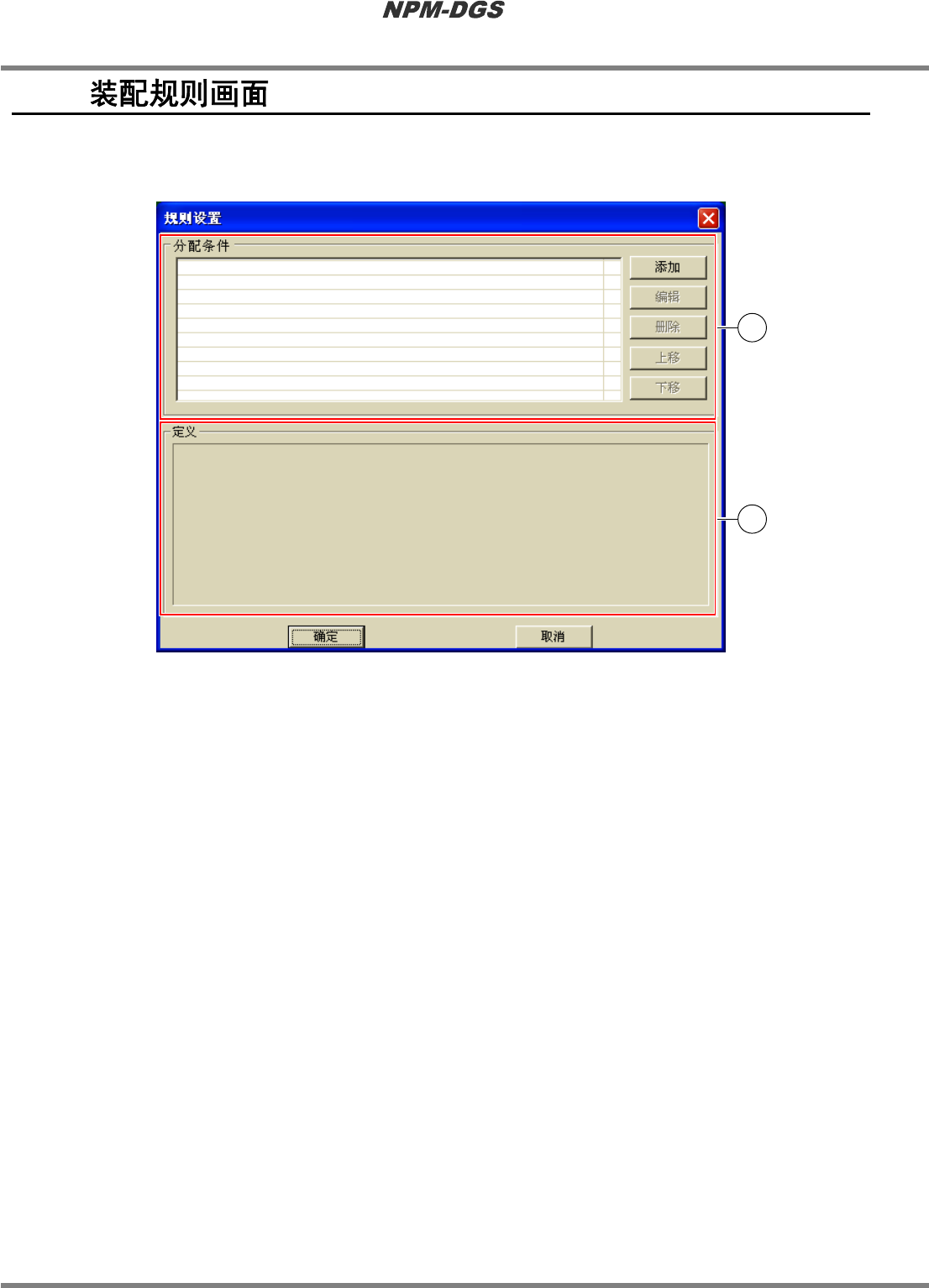

7.8
通过装配规则画面设定元件的装配规则
(
将符合某一种规则的元件装配到特定的机器
/
基台上
)
。请
在项目栏的
‘
设置
’
中选择
[
装配规则
]
。
①规则
显示现在所定义的装配规则一览。
从优先度最高的规则起，由上往下显示在一览中。
[
添加
]
:
新添加装配规则。
[
编辑
]
:
编辑在一览中所选择的装配规则。
[
删除
]
:
删除在一览中所选择的装配规则。
[
上移
]
:
提升在一览中所选择的装配规则的优先度。
[
下移
]
:
降低在一览中所选择的装配规则的优先度。
②定义
显示在一览中所选择的装配规则的内容。
Product070700S-01C00
1
2
程序手册
7.8
装配规则画面
EJS9AC-MB-07P-20 Page 7-167
n

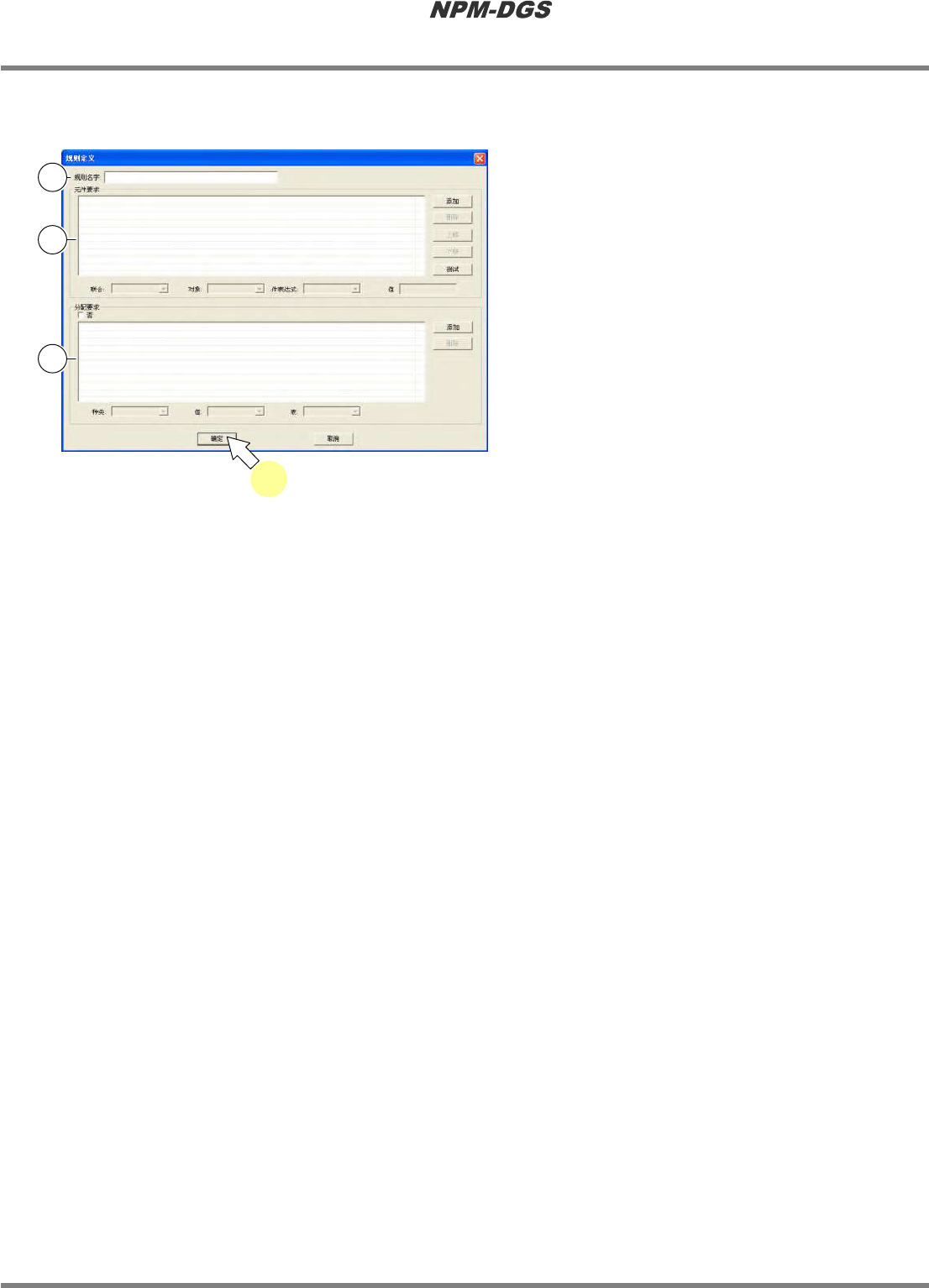

添加装配条件
1
点击
[
添加
]
。
·
显示出
<
规则定义
>
画面。
2
设定装配规则后点击
[
确定
]
。
①
‘
规则名字
’
输入装配规则名。命名时请使用容易辨别的名字。
②
‘
元件要求
’
设定选择对象元件的规则。
[
添加
]
:
添加新的规则。
[
删除
]
:
删除在一览中所选择的规则。
[
上移
]
:
将在一览中所选择的规则移到上一行。
[
下移
]
:
将在一览中所选择的规则移到下一行。
[
测试
]
:
可确认哪个元件符合设定的规则。
③
‘
分配要求
’
设定符合规则的元件的分配地点。
‘
否
’
:
不分配到所设定的机器或工作台时，在此选勾。
[
添加
]
:
添加分配地点。
[
删除
]
:
删除在一览中所选择的分配地点。
Product070700S-02C00
2
2
3
1
