程序手册 5.1 概要 EJS9AC-MB-05P-20 Page 5-3 5.1.1 PCB 启动 PCB 一览时，点击画面左下应用程序软件快 速启动栏的 [ 产品管理 ] 。 Project050101S-01C00
程序手册
5.1
概要
Page 5-2 EJS9AC-MB-05P-20
5.1
PCB
数据是定义基板上的实装元件、标记等的数据。在一般情况下，获取基板
CAD
数据后，编制
PCB
数据。在
PCB
一览中显示以下
3
个数据，可以进行编辑应用程序的启动、复制、删除等操作。
1.
PCB
数据
:
定义生产基板的数据
2.
CAD
宏
:
获取
CAD
数据，转换为
PCB
数据的宏
3.
标记数据
:
用于生产基板上的补正和不良标记识别的标记
用语
说明
基板
是指基板全体。
区块
将多面基板中的每一个基板称作区块。对某一个区块上的实装点、
标记进行定义后，使用区块偏移量进行展开。
区块偏移量
表示各区块的位置和旋转方向。
基板标记
表示对基板全体进行补正的标记。
区块标记
表示对各区块分开进行补正的标记。
基板不良标记
指示基板上是否有不良区块
(
不进行元件贴装
)
的标记。在通常状态
下，对各区块分开进行不良标记的检查。但是，要缩短时间的情况
下，使用基板不良标记，以在没有不良区块时省略按照各区块分开
进行的检查。
区块不良标记
指示多面基板的不良区块
(
不进行元件贴装
)
的标记。
实装点
表示元件的实装点。
坐标系使用数学坐标系
(X:
向右为正方向、
Y:
向上为正方向、角度
:
逆时针为正方向
)
。
CAD
原点由客户可任意设定。
基于
CAD
原点设定基板外形
(
端面坐标
)
。所有的实装点和标记坐标须位于所设定的基板内。
基板
区块
基板标记
基板标记
区块标记
基板不良标记
区块不良标记
程序手册
5.1
概要
EJS9AC-MB-05P-20 Page 5-3

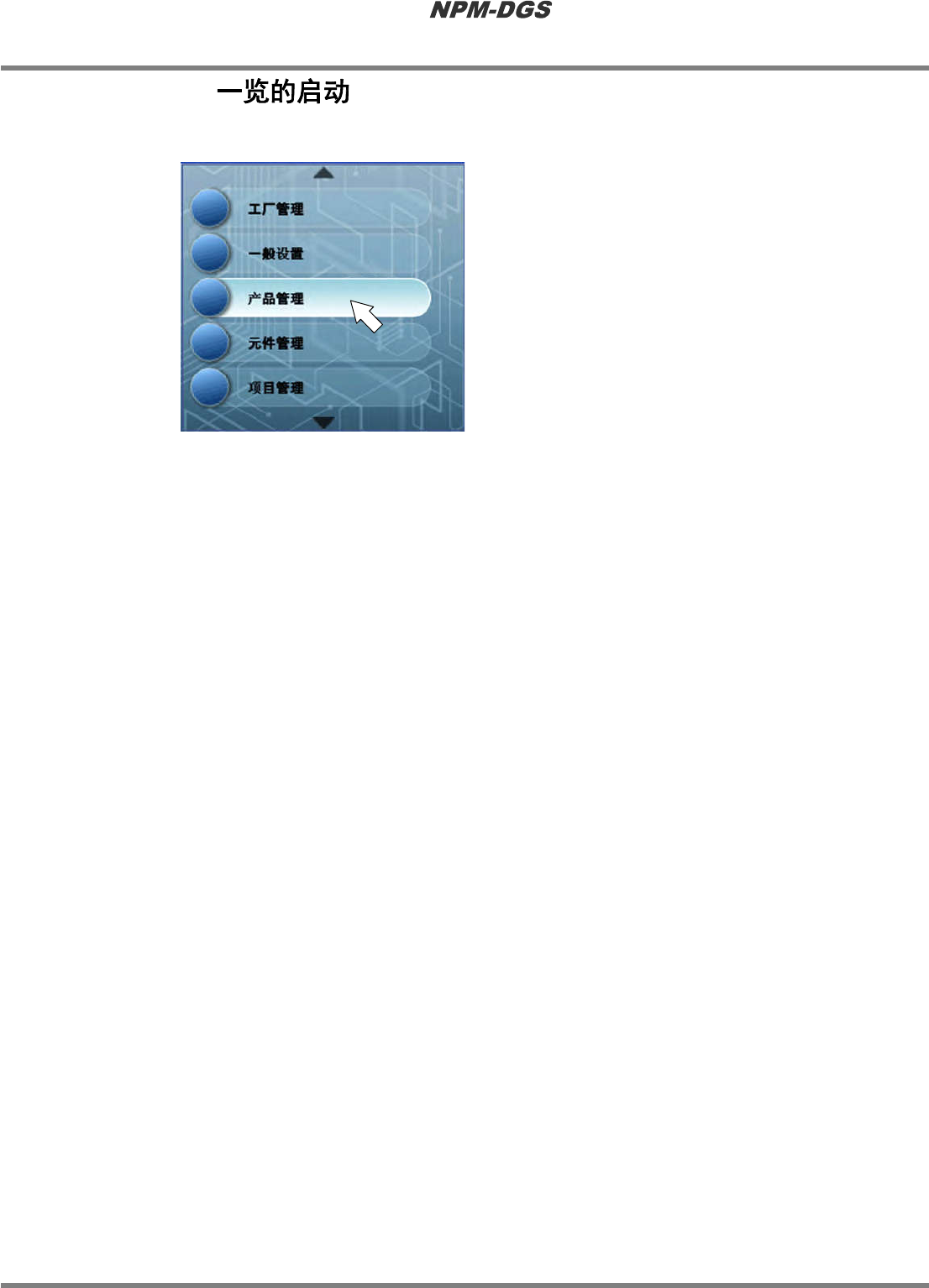

5.1.1 PCB
启动
PCB
一览时，点击画面左下应用程序软件快速启动栏的
[
产品管理
]
。
Project050101S-01C00
程序手册
5.1
概要
Page 5-4 EJS9AC-MB-05P-20
5.1.2 PCB
对
PCB
的数据进行详细说明。
No.
名称
说明
菜单栏
显示各菜单。
‚
工具栏
显示各操作的图标。
ƒ PCB
数据显示部
显示
PCB
数据。
n PCB
数据设定项目
项目
说明
‘
批准
’
由客户设定，将有生产实际成绩的数据作为标志用。
‘PCB
名
’
显示
PCB
的名称。
‘
修改
’
指定根据获取的结果生成的
PCB
的修改编码。
‘
详细
’
显示已登录的注释。
‘
贴装数目
’
实装点数
‘CAD
文件名字
’
显示获取的
CAD
文件名。
‘
创建日期
’
显示编制
PCB
的时间。
‘
修改日期
’
显示更新
PCB
的时间。
Project050102S-01C04
2
1
2
2
2
3
