程序手册 6.5 添加新的元件 EJS9AC-MB-06P-18 Page 6-145 6.5.7 CM 在这里编辑 CM 用元件的扩展数据。 1 在 ‘ 机器特定信息 ’ 下选择 ‘CM/DT’ 。 2 点击扩展数据。 · 显示出 <CM 扩展数据编辑 > 画面。 3 编辑任意的数据后， 点击 [ 保存 ] 、 [ 关闭 ] 。 * 在 CM 扩展数据的编辑下， 根据元件识别参照 序号的值的不同，可设 定的项目也所有不同。…
程序手册
6.5
添加新的元件
Page 6-144 EJS9AC-MB-06P-18
6.5.6 CM
编辑
CM
用元件的式样角度。
1
在
‘
机器特定信息
’
下选择
‘CM/DT’
。
2
或者点击
‘
式样角度
’
的
，或者在式样
角度的数值部分直接输入。
·
点击
，即显示
<
式样角度
>
画面。
*
当直接输入了式样角度时，请跳至步骤
4
。
3
选择任意角度后，点击
[
确定
]
。
·
显示出
<CM/DT
式样角度更改
>
画面。
*
根据芯片种类，显示在
<
式样角度
>
画面上的图
像也会发生变化。
4
点击
[
确定
]
。
*
请确认更改后的式样角度与供给角度是否正
确。
(
供给只限工作台
/
托盘元件
)
*
也可在直接输入式样角度后进行设定。可在
(-180
～
180
°的范围
)
内进行输入。
Parts060506S-26C01
3
3
Parts060506S-27C00
4
Parts060506S-25C01
1
2
2
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-18 Page 6-145

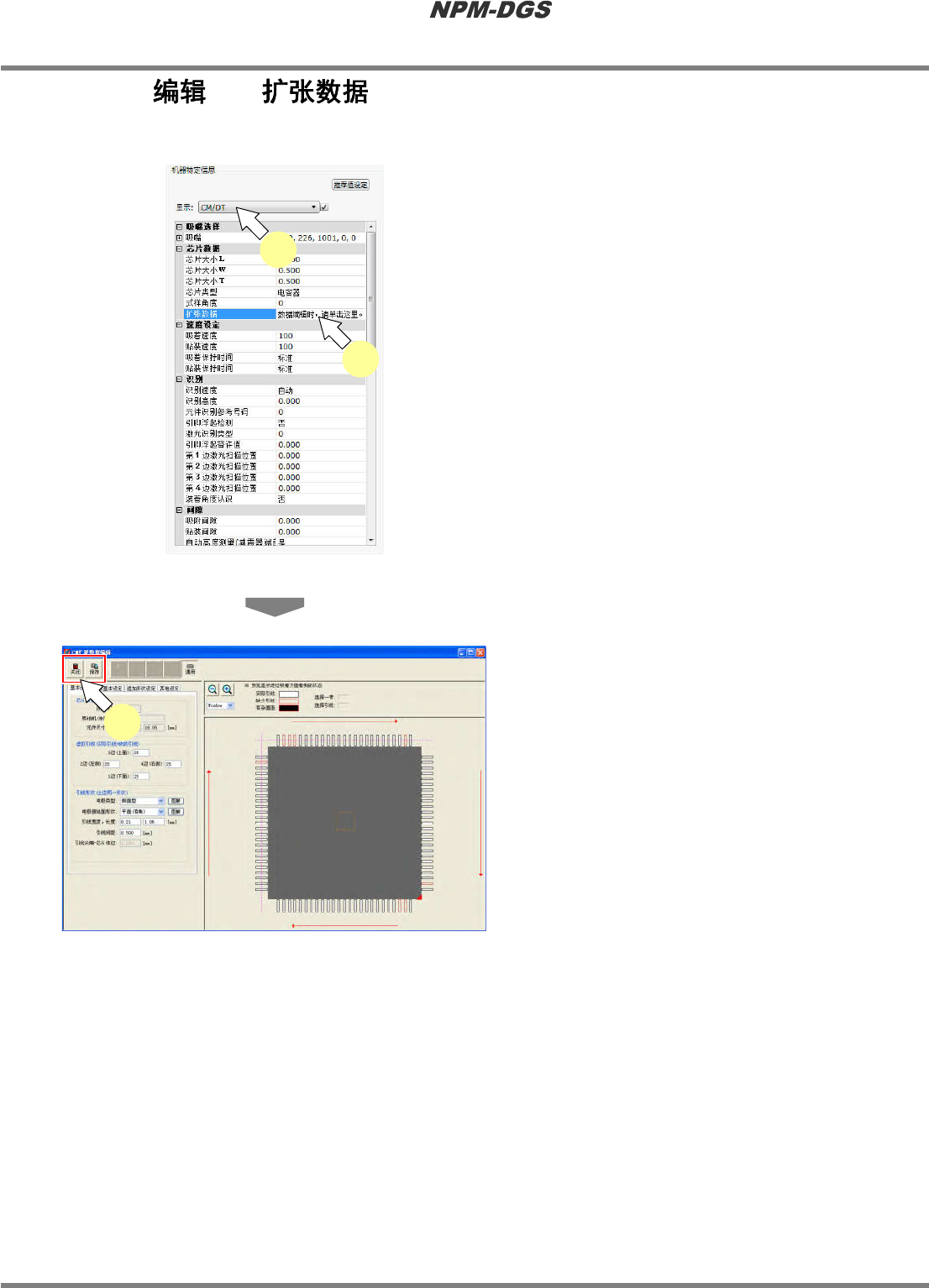

6.5.7 CM
在这里编辑
CM
用元件的扩展数据。
1
在
‘
机器特定信息
’
下选择
‘CM/DT’
。
2
点击扩展数据。
·
显示出
<CM
扩展数据编辑
>
画面。
3
编辑任意的数据后，点击
[
保存
]
、
[
关闭
]
。
*
在
CM
扩展数据的编辑下，根据元件识别参照
序号的值的不同，可设定的项目也所有不同。
Parts060506S-02C00
3
Parts060506S-01C02
1
2
程序手册
6.5
添加新的元件
Page 6-146 EJS9AC-MB-06P-18
n QFP
扩展
当将元件识别参考序号设定了下述值时，将显示
QFP
元件的
CM
扩展数据编辑画面。
元件识别参考序号
: 116 ~ 199
、
231
n
设定项目
No.
名称
说明
1
‘
引线浮起检测
’
设定是否检测引线的浮起。
2
‘
激光识别用
IC
类型
’
选择用于激光识别的芯片形状。
•
标准芯片
(
通过回归平面检测
)
•
标准芯片
(
通过绝对值检测
)
•
标准芯片
(
通过回归直线
+
回归平面检测
)
• P - QFP
3
‘
引线浮起容许值
’
引线浮起的容许值。
4
‘
引线弯曲容许值
’
引线弯曲的容许值。
5
‘
实装负荷
’
贴装时加给元件的负荷。
6
‘
引线间距
’
引线与引线的间隔。
7
‘
扫描位置
’
激光识别的扫描位置
8
‘
预设引线数
’
预计配置的引线数量。输入后将显示预计配置引线的缺省示意图。
9
‘
实际引线数
’
从预计引线数中减去在缺省示意图中所指定的缺省引线数后的数
量。
n
按钮
按钮
说明
[
标准
]
在启动
CM
扩张数据编辑器时，设定贴装负荷的值。
Parts060506S-03C00
2
1
Parts060506S-04C00
3
4
5
6
7
8
9
