程序手册
11.3 元件图像获取相关注意事项
EJS9AC-MB-11P-08 Page 11-7
n

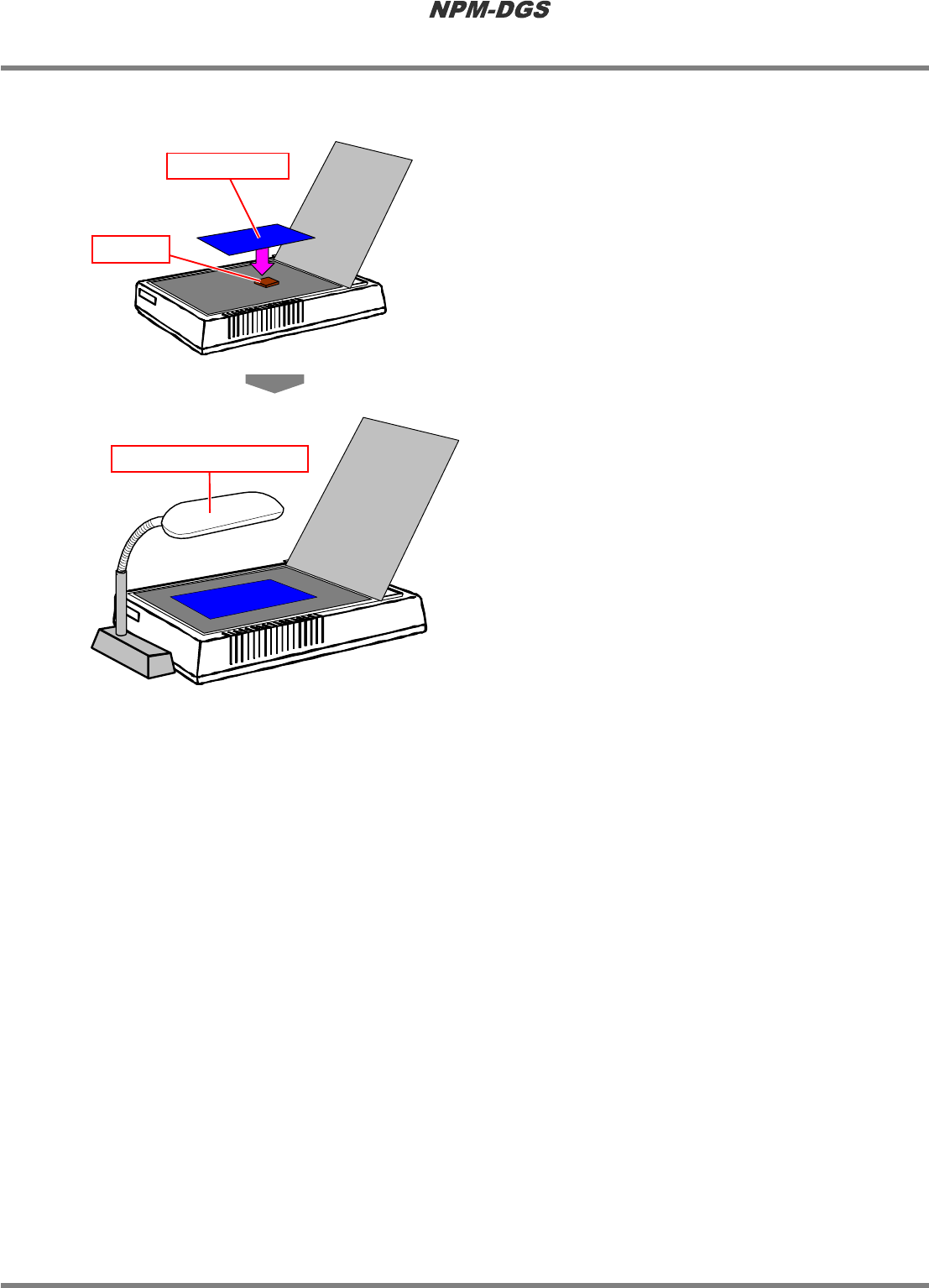

处理例 (2)
1
将元件放在扫描设备的玻璃面上，然后
将其盖上玻璃纸 (蓝色或者红色)。
2
使台灯的照明朝着扫描设备的玻璃面，
然后将其放置。
*
因照明会发热，故玻璃纸与照明太近时有发生
火灾的危险，请注意。此外，除摄像以外时请
勿亮灯。
*
玻璃纸上若有皱纹，则会出现光线不均匀现象，
请使用没有皱纹的部分。
*
对元件图像进行摄像时的背景明亮度及色调，
请先加以照明亮度、照明与扫描设备间的距离、
玻璃纸厚度 (重叠几张) 等调整，以便达到与使
用背景板时一样的明亮度、色调，然后使用。(以
元件形状的自动检测率为基准。)
玻璃纸
元件
台灯
程序手册
11.3 元件图像获取相关注意事项
Page 11-8 EJS9AC-MB-11P-08
11.3.6
在扫描设备的玻璃面及其周围有时会引起数百至数千 V 的电压。因此，数据制作时有可能造成所使用的电
子元件的破损。数据制作时请使用即使破损也不会带来问题的元件。
n

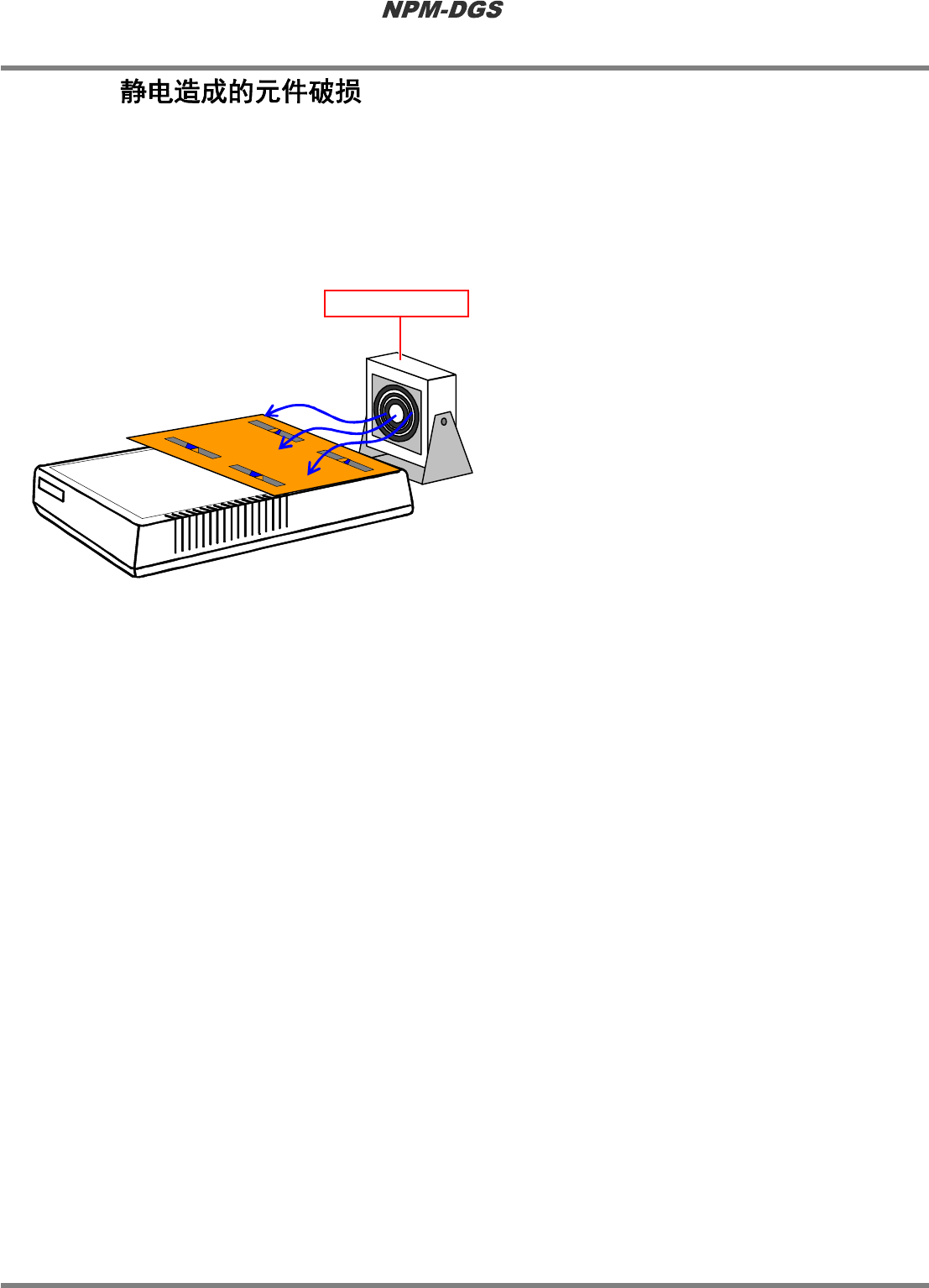

处理方法
用扫描设备摄像时，若要防止静电造成的
元件破损，要使用如左图所示的电离器 (静
电除去系统)。
*
通过实验已确认用电离器达到扫描设备周围的
离子平衡后，扫描设备周围的静电将会降至 100
V 以下。
所使用的电离器: 欧姆龙制 ZJ-FA10
*
本处理方法例仅是建议容易避免元件破损的方
法，而不是保证不破损。
*
使用静电除去系统时，请使用静电传感器确认
是否已正确除电。
电离器
程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-9
11.4
11.4.1
1
选择元件一览画面的[用扫描图像新
建]。
2
指定数据生成所需的信息。
3
用扫描设备进行元件图像的摄像。
4
转动元件图像，一直到其方向与供给方
向一致为止。
5
检测元件倾斜度、外接矩形。
6
检测模具及引线等元件形状。
7
选择使用的照相机及照明模式。
8
制作形状选项数据。
9
通过设备识别软件的模式程序进行识
别测试。
10
进行供给方法、与设备动作有关的参数
等除识别数据以外的设定。
YES
通过 NPM-DGS 从新制作
设定实装条件数据
制作形状选项数据
设定照相机、照明模式
检测元件形状
检测倾斜、外形
转动式样
输入扫描设备图像
指定文件
设定输入数据
NO
识别测试
