程序手册 5.8 PCB 编辑 Page 5-302 EJS9AC-MB-05P-20 n 障碍物的编辑 1 选择菜单栏的 [ 修改 ] ® [ 添加 ] ® [ 障碍 物 ] 。 · 显示出 < 障碍物 > 画面。 2 选择进行编辑的障碍物。 3 点击 [ 编辑 ] 。 · 显示出 < 障碍物编辑 > 画面。 4 编辑各个项目。 5 点击 [ 确认 ] 。 Project 050819S-06C00 2 3 P…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-301
5.8.10
拥有夹住基板的上面盖与下面载体的基板，吸嘴有可能会与盖产生干涉，通过这个功能，可在基板
上添加障碍物，从而制作不会产生干涉的基板数据。
如下图所示，当存在上面盖时，可通过这项功能，将盖作为障碍物而进行编制。
n
障碍物的添加
1
选择菜单栏的
[
修改
]
®
[
添加
]
®
[
障
碍物
]
。
·
显示出
<
障碍物添加
>
画面。
2
输入障碍物名称。
3
输入障碍物的中心坐标。
4
输入障碍物的尺寸。
5
点击
[
确认
]
。
Pro
j
ect050819S-01C00
上面盖
下面载体
(从上看起的图)
Project050819S-02C00
上面盖
下面载体
基板
(从水平看起的图)
Project050819S-03C00
1
Project050819S-04C00
2
3
4
5
程序手册
5.8 PCB
编辑
Page 5-302 EJS9AC-MB-05P-20
n
障碍物的编辑
1
选择菜单栏的
[
修改
]
®
[
添加
]
®
[
障碍
物
]
。
·
显示出
<
障碍物
>
画面。
2
选择进行编辑的障碍物。
3
点击
[
编辑
]
。
·
显示出
<
障碍物编辑
>
画面。
4
编辑各个项目。
5
点击
[
确认
]
。
Project050819S-06C00
2
3
Project050819S-07C00
5
4
Pro
j
ect050819S-05C00
1
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-303
n

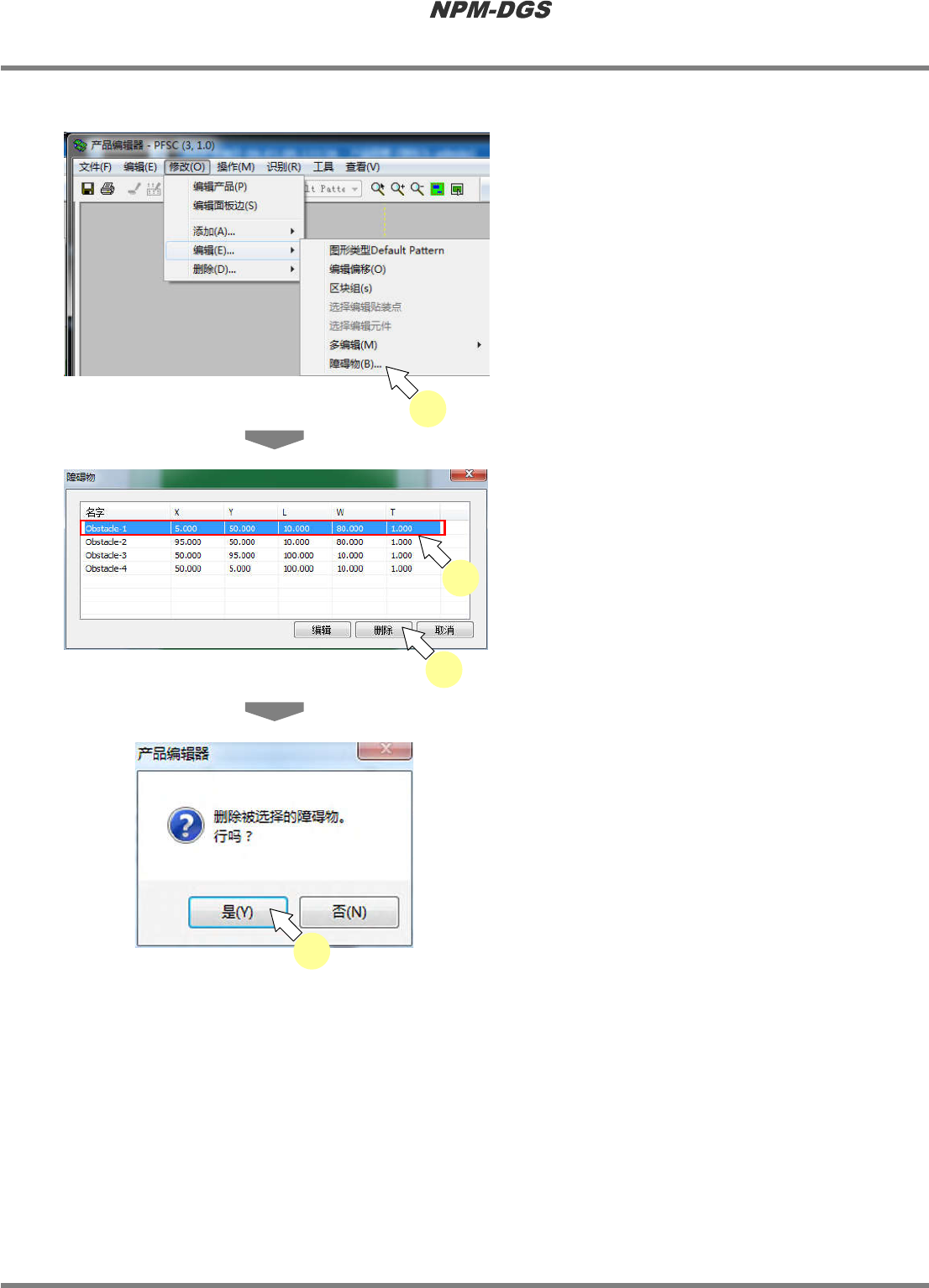

障碍物的删除
1
选择菜单栏的
[
修改
]
®
[
添加
]
®
[
障碍
物
]
。
·
显示出
<
障碍物
>
画面。
2
选择想要删除的障碍物
(
可选择多个
)
。
3
点击
[
删除
]
。
4
显示出警告信息，点击
[
是
]
。
Project050819S-06C00
2
3
Pro
j
ect050819S-05C00
1
Pro
j
ect050819S-08C00
4
