程序手册 6.7 现有元件的编辑 Page 6-192 EJS9AC-MB-06P-18 · 在比较结果画面上，通 过以下内容显示与比较 源的差异 : 5 需要修改元件数据时， 选择红框内的项 目后右击，然后点击右击菜单上的 [ 打 开 ] 。 · 将启动元件编辑器。 单元格的背景颜色 黄色 : 有差异 白色 : 相同设定 单元格的值 原则上显示设定值，但是对一个项目 执行了 多个设定的部位，以及没有拥有值的 设定， 将以 * 显示。 …
程序手册
6.7
现有元件的编辑
EJS9AC-MB-06P-18 Page 6-191
n

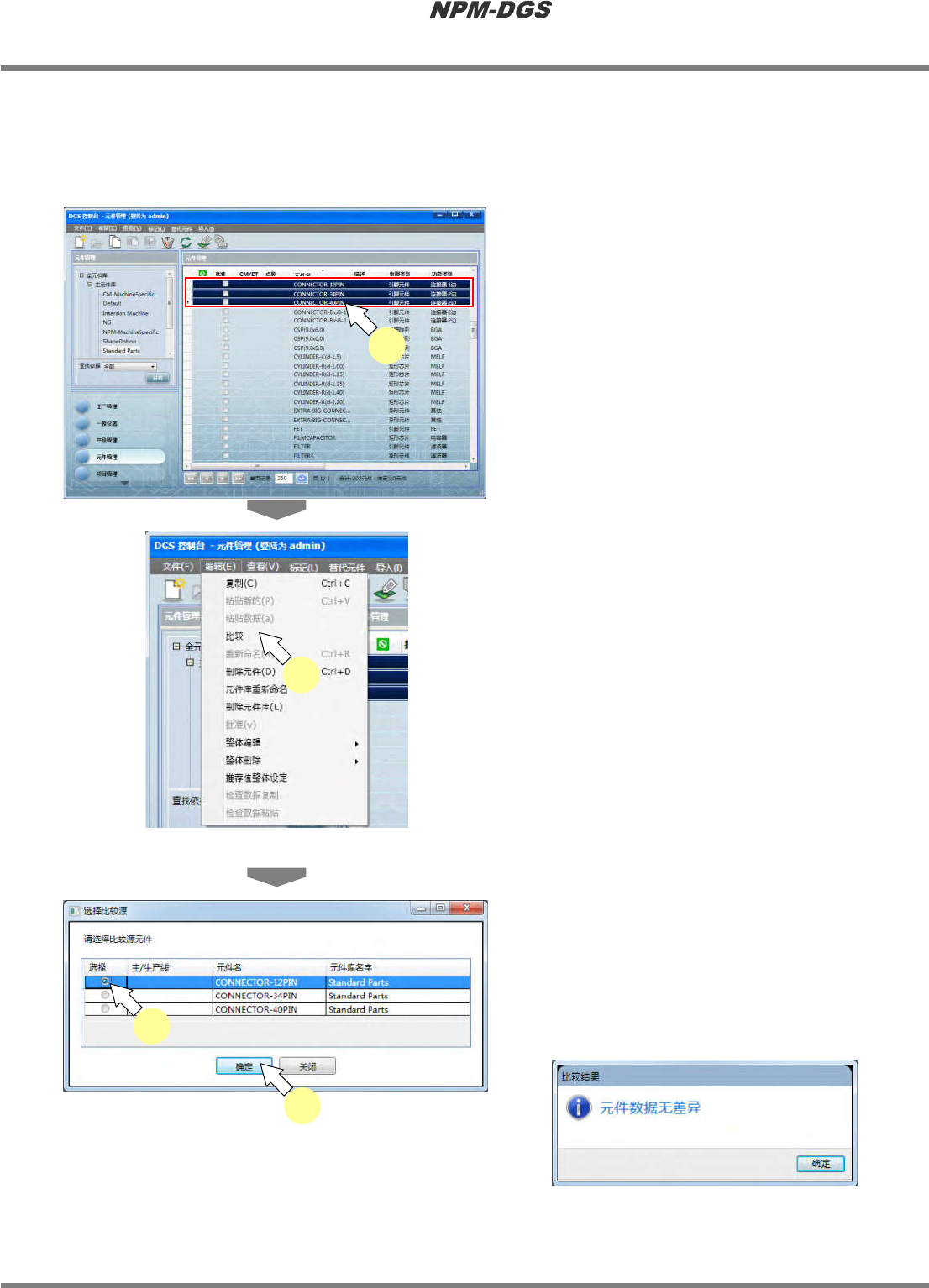

元件数据的比较
通过这项功能，可针对所选择的元件，对元件数据的整体进行比较。
另外，还可在比较结果画面上，通过元件编辑器修改元件数据。
1
选择多个想要比较的元件。
·
使用比较这项功能，需要选择两个以上的元件。
·
选择多个元件时，可在按住
[Shift]
键或
[Ctrl]
键的
同时选择元件。
2
选择
[
编辑
] → [
比较
]
，或者在选择元件
上右击，然后选择菜单上的
[
比较
]
。
·
将显示
<
选择比较源
>
画面。
3
选择比较源的元件。
4
点击
[
确定
]
。
·
元件设定相同时，将显示无差异的对话框，有
差异时，将显示比较结果画面。
Parts060800S-69C00
3
4
Parts060800S-70C00
Parts060800S-67C00
1
Parts060800S-68C00
2
程序手册
6.7
现有元件的编辑
Page 6-192 EJS9AC-MB-06P-18
·

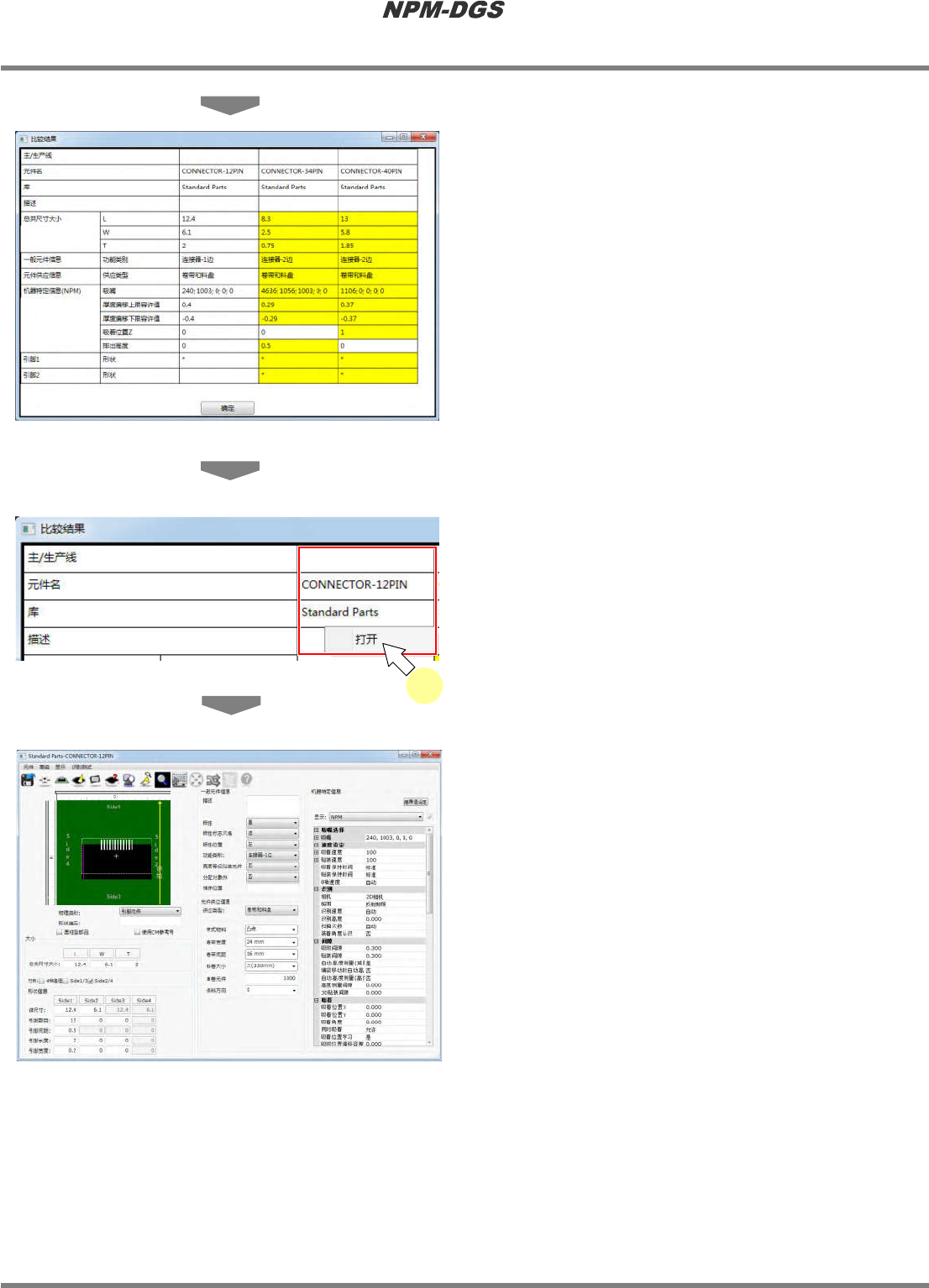

在比较结果画面上，通过以下内容显示与比较
源的差异
:
5
需要修改元件数据时，选择红框内的项
目后右击，然后点击右击菜单上的
[
打
开
]
。
·
将启动元件编辑器。
单元格的背景颜色
黄色
:
有差异
白色
:
相同设定
单元格的值
原则上显示设定值，但是对一个项目执行了
多个设定的部位，以及没有拥有值的设定，
将以
*
显示。
不具设定的元件，将显示空白。
Parts060800S-71C00
Parts060800S-72C00
5
Partts060800S73C00
程序手册
6.8
代替元件的设定
EJS9AC-MB-06P-18 Page 6-193
6.8
可用其它元件代替现在使用的元件时，要进行代替元件的设定。
对作为代替品可互相交换的元件组进行定义。
对代替元件进行定义时必须满足以下条件。
1.
构成每
1
组的元件数最大为
10
个。
2.
对
1
个元件能设定的代替元件组数只有
1
组。
3.
属于同一组的元件因由同一供料器供给元件，故以下项目必须由同一数据构成。
‘
吸嘴设定
’
、
‘
照明模式
’
、
‘
厚度测量
’
、
‘
编带宽
’
4.
为了使用代替元件，必须通过
NPM-DGS
预先登录好该代替元件。
不能在设备上登录代替元件。
5.
当使用检查头时，将不变更检查参数而继续生产。
6.
通常请以生产线元件进行代替元件的设定。
7.
当从主元件的代替元件设定转到生产线元件时，请导出主元件的代替元件设定后导入生产线元
件。

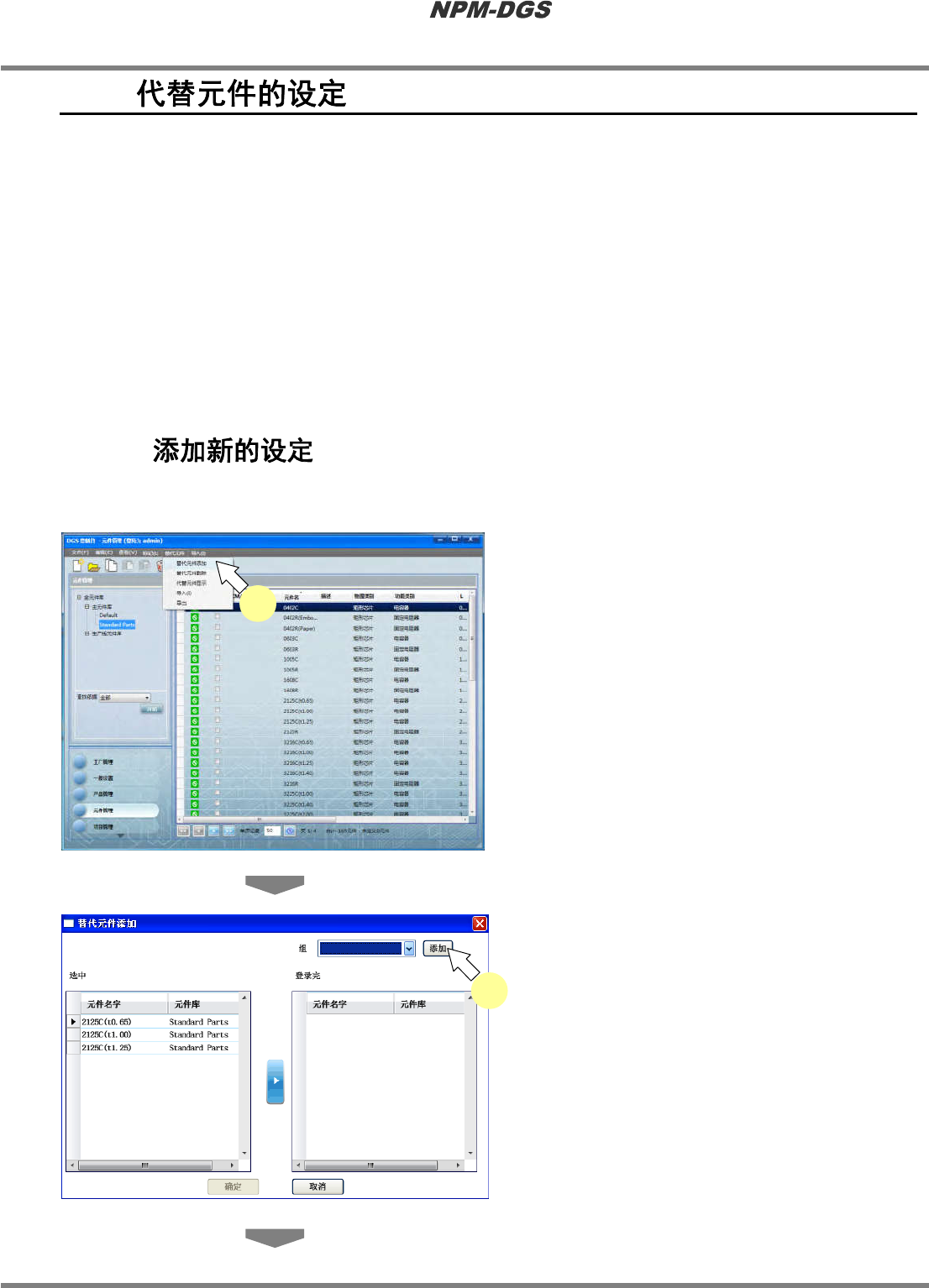

6.8.1
n
根据元件一览画面新制作
1
在选择元件的状态下
(
可选多个
)
选择
菜单栏的
[
替代元件
]
®
[
替代元件添加
]
或者在所选择的元件上弹出右击菜单
后选择
[
替代元件添加
]
。
·
显示出
<
替代元件添加
>
画面。
2
点击
[
添加
]
。
·
显示出
<
新建组
>
画面。
Parts060801S-02C00
2
Parts060801S-01C04
1
