程序手册
11.4 用扫描设备制作识别选项数据的详情
Page 11-10 EJS9AC-MB-11P-08

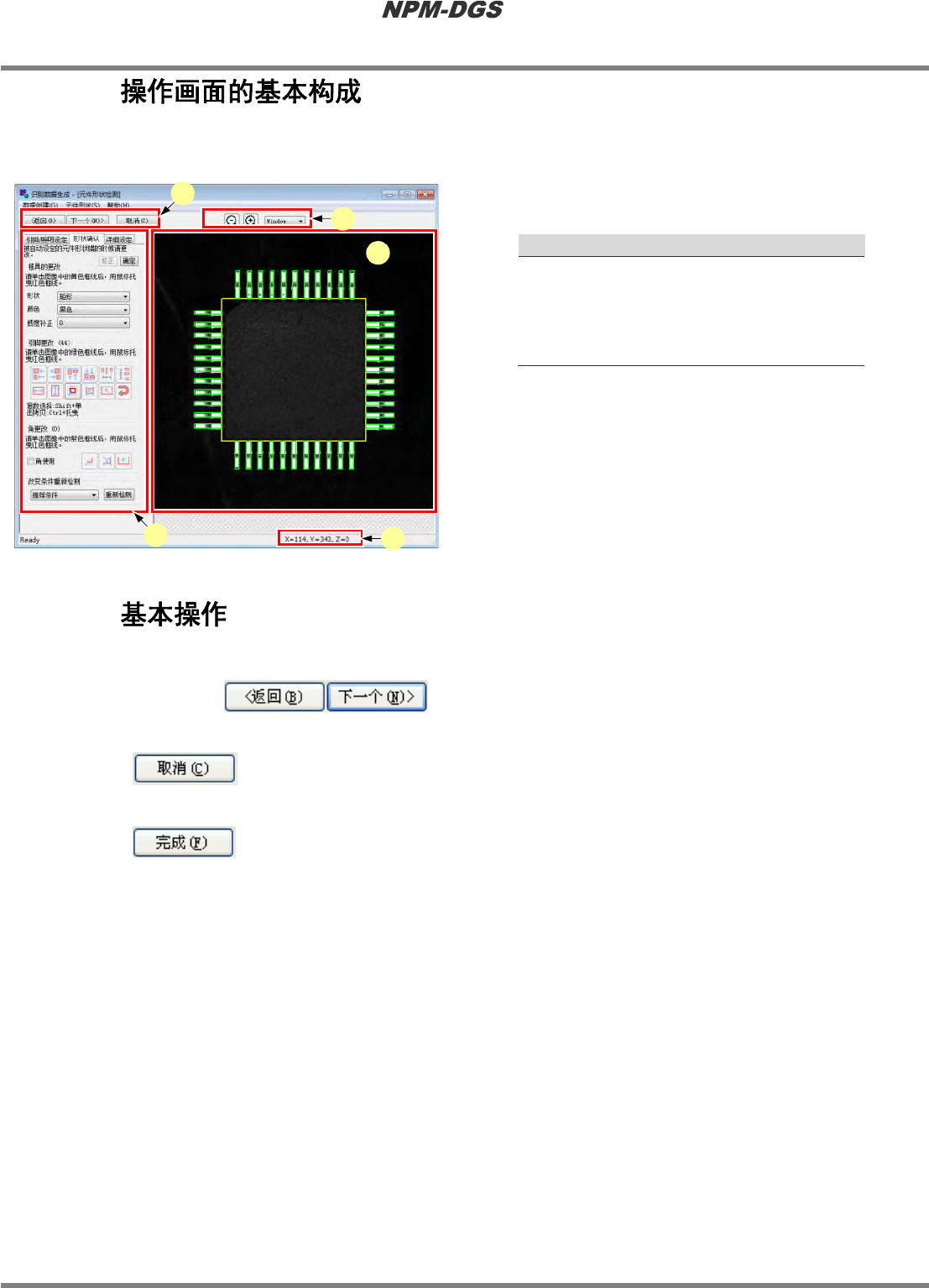

11.4.2
用扫描设备的数据制作操作画面大体构成如下。
说明
a) 画面的移动 (向导按钮)
b) 元件画面的放大、缩小操作
c) 数据设定表式
d) 元件图像视图
e) 鼠标光标位置信息
11.4.3
用扫描设备的数据制作采用了导向形式，选择菜单的[数据生成]
®
[下一个]，或者[返回]，或者点
击工具栏的
，则移动至下一 (上一) 操作画面。
在操作过程中结束数据制作时，选择菜单的[数据生成]
®
[取消]，或者点击工具栏的
。
为了完成识别数据生成，在最后画面上选择菜单的[数据生成]
®
[完成]，或者点击工具栏的
。
大多数的元件数据制作只按[下一个]，则可作成数据。仅在各操作画面显示的结果内容有错误时，
必须按照各操作画面的说明进行变更。
ScanED110402S-01C02
a
b
e
d
c
程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-11

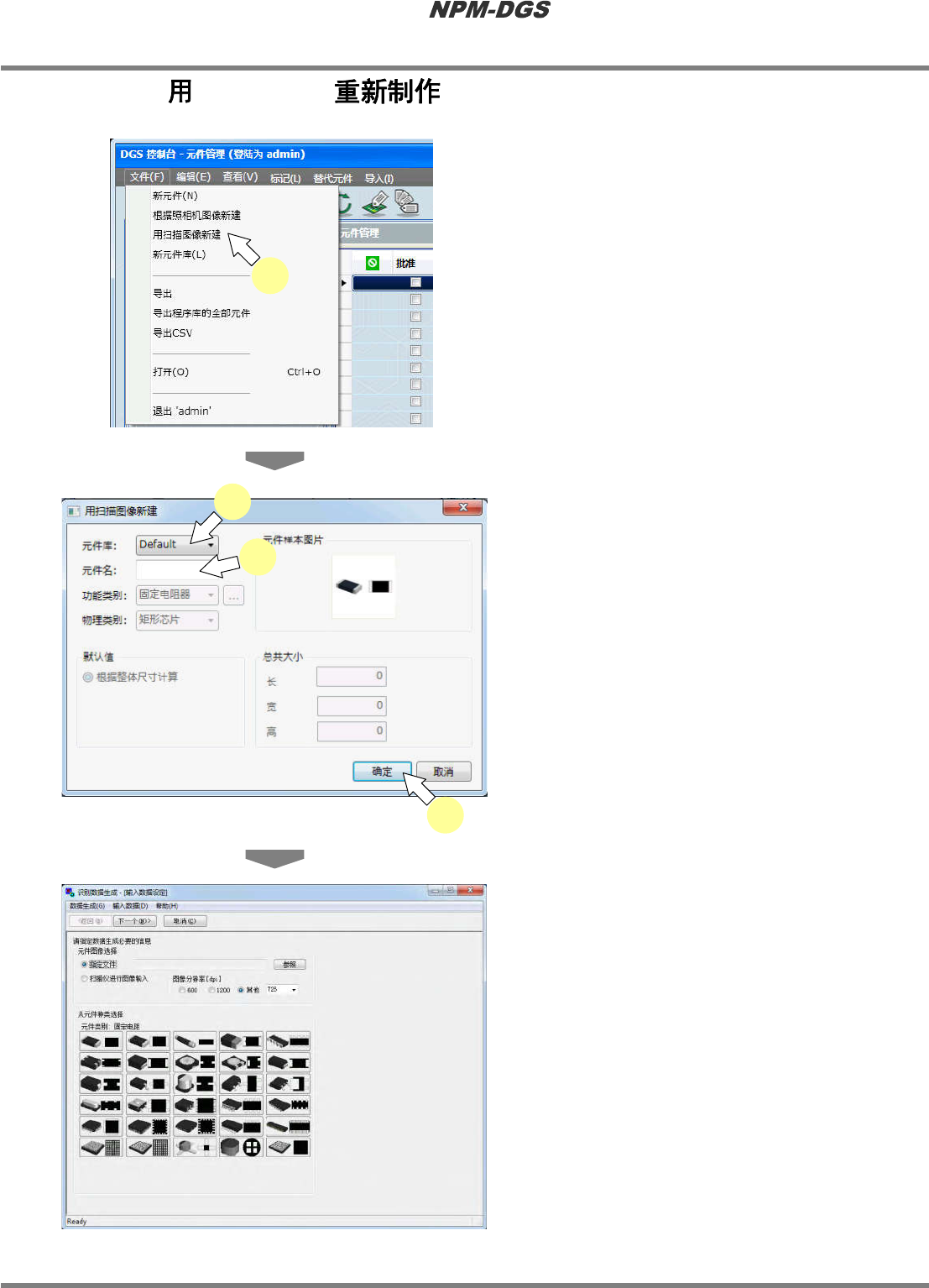

11.4.4 NPM-DGS
1
点击菜单栏的[用扫描图像新建]。
·
显示出<用扫描图像新建>画面。
2
选择元件库。
3
输入元件名称。
*
文字不能超过 30 个。
*
能够使用的文字为半角英文数字。
不能使用下述文字。
% ” ‘ , 全角文字
4
点击[确定]。
·
显示出<认识数据生成>画面。
ScanED110404S-01C02
1
ScanED110404S-02C01
2
3
4
ScanED110404S-03C01
程序手册
11.4 用扫描设备制作识别选项数据的详情
Page 11-12 EJS9AC-MB-11P-08
11.4.5
在本操作画面上指定数据生成所需的信息。
1
设定‘元件图像选择’。
选择元件图像的指定方法。
如果事先已进行元件图像的摄像，则要选择[指定
文件]，而现在要进行元件图像的摄像，则要选择
[扫描仪进行图像输]。
选择[指定文件]时按[参照]，以使文件选择对话框
显示出，并选择作为对象的图像文件。(所选择的
文件将被显示在文件名栏里。)
并且选择进行图像的摄像时的分辨率。如果选择
[其他]，则可设定任意的分辨率。
*
分辨率的选择错误时，则将设定不正确的尺寸，
请注意。
2
通过‘从元件种类选择’ 选择与需设定
元件相接近的项目。
*
请点击相应的元件形状按钮。点击后，设定即
会切换到相应项目。
3
完成设定后，点击工具栏的 [下一个]
进入到下一步操作画面。
ScanED110405S-01C01
1
2
