程序手册
13.2
支撑销配置数据的编制功能
Page 13-12 EJS9AC-MB-13P-19
13.2
13.2.1
在此功能下，可编制支撑销自动更换功能所需的配置数据。
所谓支撑销的自动更换功能，是指设备自动配置以往需要手动放置支撑销的功能。通过本功能，可
达到下述目的。
l
防止支撑销的配置失误。
l
在独立贴装的生产下，可在不停止对面臂的情形下完全自动切换机种。
n
支撑销的自动更换功能受下述限制。
l
只可在安装了支撑销自动更换单元的设备上使用。
l
可在各设备上设定的支撑销的最多数量如下所示。
NPM-DX :
1 ~ 16
个
(
短规格
)
1 ~ 20
个
(
长规格
)
NPM-D :
1 ~ 20
个
NPM-D2 :
1 ~ 16
个
(
短规格
)
1 ~ 20
个
(
长规格
)
NPM-D3 :
1 ~ 16
个
(
短规格
)
1 ~ 20
个
(
长规格
)
NPM-TT :
1 ~ 30
个
NPM-TT2 :
1 ~ 30
个
NPM-W :
1 ~ 20
个
( L
≦
350 mm )
1 ~ 40
个
( L
＞
350 mm )
NPM-W2 :
1 ~ 20
个
( L
≦
350 mm )
1 ~ 40
个
( L
＞
350 mm )
AM100 :
1 ~ 30
个
l
支撑销的间隔需要保持
16 mm
以上
(X
、
Y
方向
)
的空间。
设定支撑销后的基板示意图
Howto130201S-01C01
支撑销
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-19 Page 13-13
13.2.2
在
DGS
上编制支撑销的配置位置时，可使用下述功能。
①可将支撑销面作为图像而读取，并指定支撑销的配置位置。
②需要进行分割贴装的基板，可在第
1
贴装位置、第
2
贴装位置下确认支撑销的配置。
③可指定机种或轨道类型，并在确认可配置场所的同时指定支撑销的位置。
④可对每个设备设定是否使用支撑销。

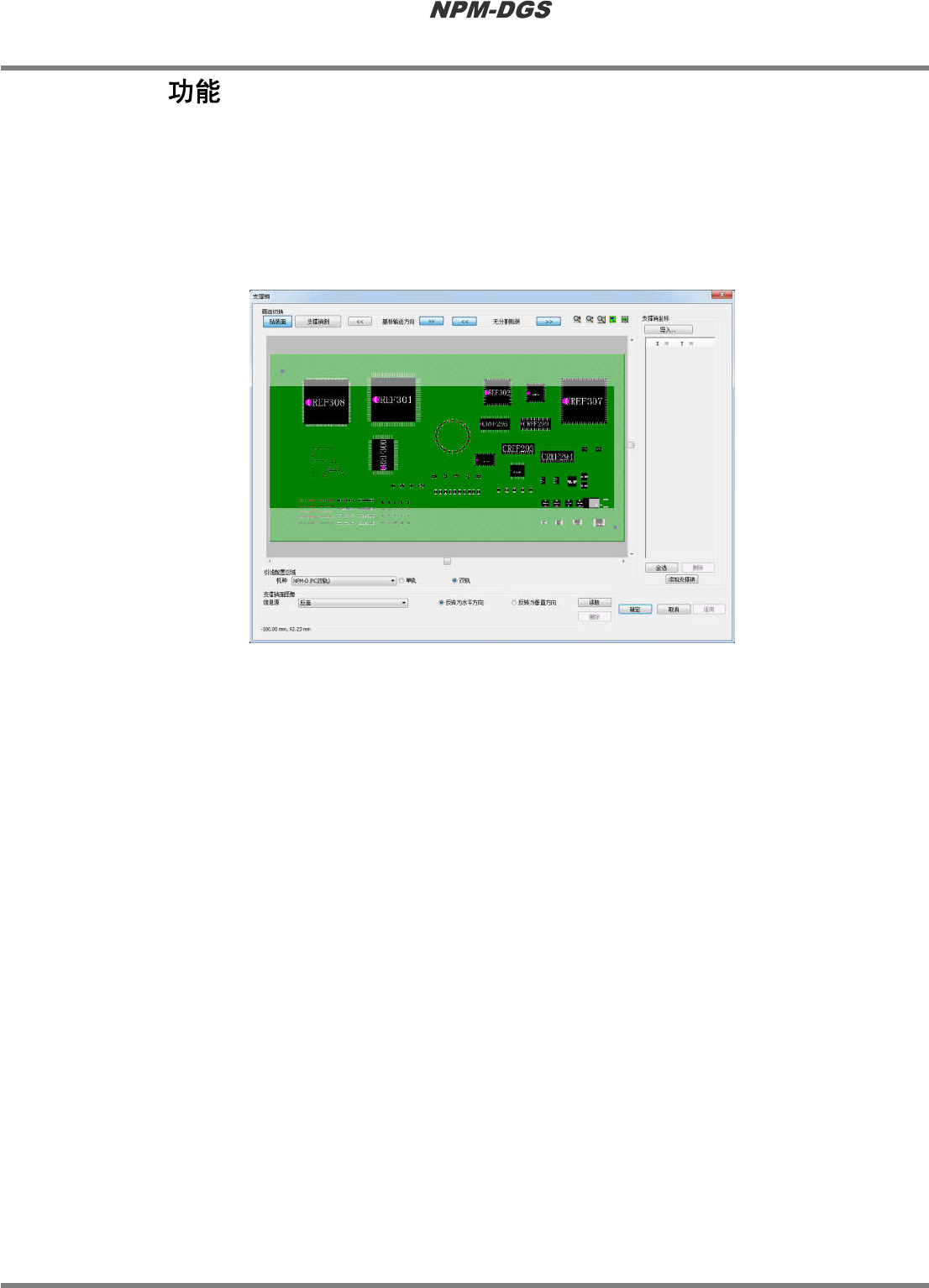

支撑销画面的读取示意图
Howto130202S-01C03
程序手册
13.2
支撑销配置数据的编制功能
Page 13-14 EJS9AC-MB-13P-19
13.2.3
n
编制支撑销数据的流程
使用支撑销的自动更换功能时，生产数据的编制流程如下所示。
进行生产线构成设定、
PCB
数据、软开关、支撑销的使用
/
未使用等设定。
设定生产线构成
设定生产线下设备的支撑销自动更换单元的有
/
无。
•
支撑销自动更换单元
( ‘13.2.4
生产线的构成设定
’ )
设定
PCB
数据的支撑销
向基板设定支撑销。
•
追加、删除支撑销
•
读取支撑销画面图像
•
支撑销数据的导入
等等
( ‘13.2.5
设定
PCB
数据的支撑销
’ )
*
在
PCB
数据上设定支撑销侧时，请在设定
PCB
数据支撑
销之前先读取支撑销画面的图像。
设定软开关
设定进行
/
不进行软开关的支撑销自动更换。
•
支撑销自动更换设定
( ‘13.2.7
设定软件开关
’ )
设定使用
/
未使用支撑销
对每个设备设定支撑销的使用
/
未使用。
•
支撑销的使用
/
未使用设定
•
支撑销的使用
/
未使用导入
•
整体设定
等等
( ‘13.2.8
设定使用
/
未使用支撑销
’ )
最佳化
对生产数据进行最佳化。
(
与通常的数据编制相同。
)
( ‘7.12.1
最佳化
’ )
输出生产数据
将编制的生产数据输出到规定的文件夹。
(
与通常的数据编制相同。
)
( ‘7.12.3
输出生产数据
(
文件夹输出
)’ )
