程序手册 4.7 试贴识别库编辑器 Page 4-84 EJS9AC-MB-04P-21 4.7 在 < 试贴识别库 > 画面上可进行试贴识别数据的添加、 删除、编辑。 试贴识别数据是指对试贴后的粘合剂 进 行识别判断喷嘴与粘合剂的状 况 时需要的数据。 试贴识别库编辑器是指管理基本数据 的 编辑器。 n 添加新的试贴数据 1 从菜单栏的库编辑中选择试贴识别， 或 者点击工具栏的 后选择试贴识 别。 2 选择菜单栏的 [ 试…
程序手册
4.6

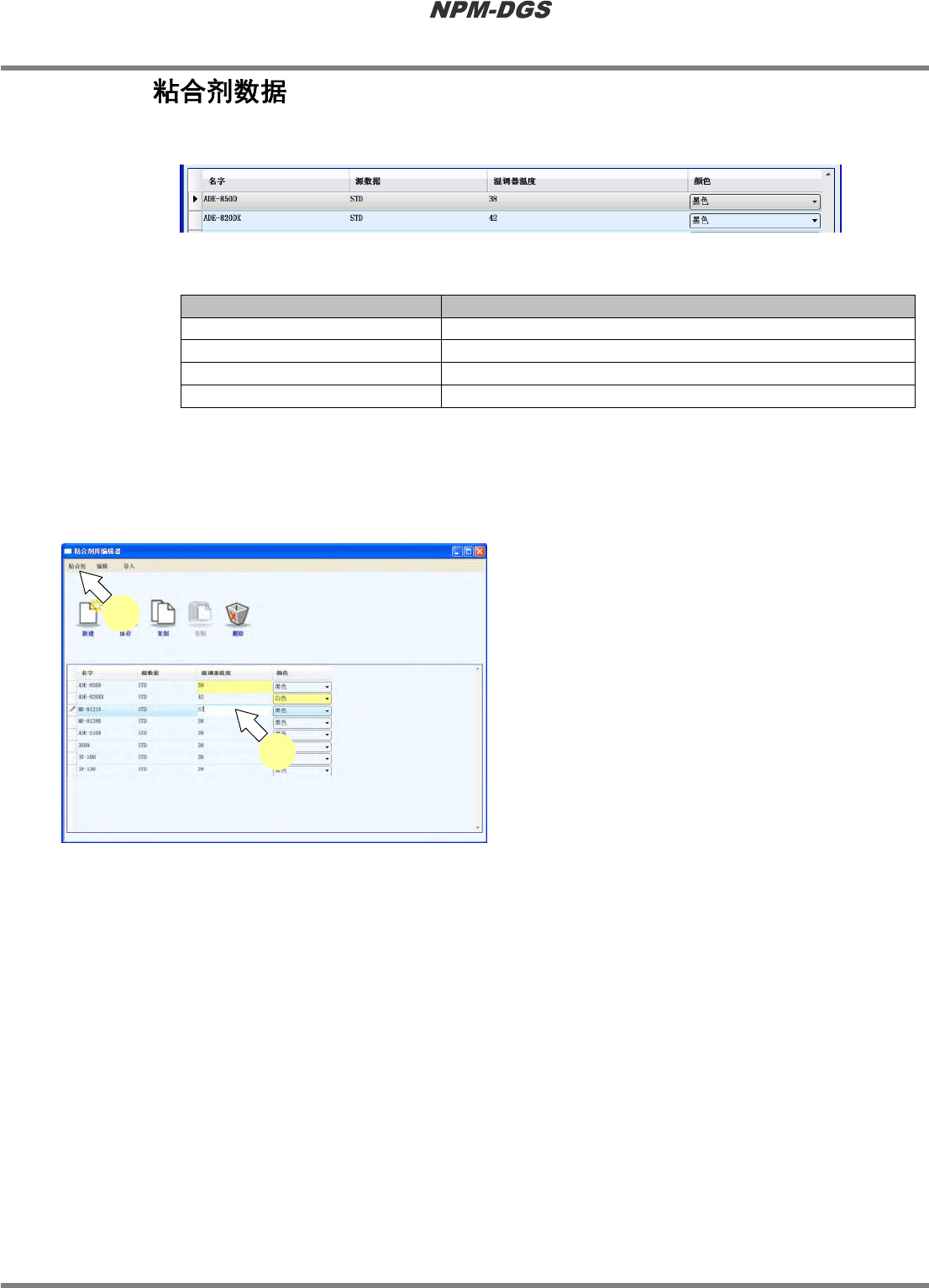

粘合剂库编辑器
EJS9AC-MB-04P-21 Page 4-83
4.6.1
对粘合剂数据的详细内容进行说明。
n
粘合剂设定项目
项目
说明
‘
名字
’
粘合剂的名称。
‘
源数据
’
通过复制制作的数据的复制源名称。
‘
温调器温度
’
通过调温装置设定的温度。
‘
颜色
’
粘合剂的颜色。
n
变更粘合剂数据
1
点击需要变更项目的工作格来变更数
据。
*
如果变更标准粘合剂的数据，所变更的工作格
的背景颜色会发生变化。
通过创建而追加的粘合剂，背景颜色不会发生
变化。
2
选择菜单栏的
[
粘合剂
]
®
[
保存
]
。
Factory040801S-01C00
Factory040801S-02C00
2
1
程序手册
4.7
试贴识别库编辑器
Page 4-84 EJS9AC-MB-04P-21
4.7
在
<
试贴识别库
>
画面上可进行试贴识别数据的添加、删除、编辑。
试贴识别数据是指对试贴后的粘合剂进行识别判断喷嘴与粘合剂的状况时需要的数据。
试贴识别库编辑器是指管理基本数据的编辑器。
n
添加新的试贴数据
1
从菜单栏的库编辑中选择试贴识别，或
者点击工具栏的
后选择试贴识
别。
2
选择菜单栏的
[
试贴数据
]
®
[
新建
]
。
·
新的试贴数据将被添加在试贴数据一览的最下
行。
3
输入试贴数据的详细内容。
4
选择菜单栏的
[
试贴数据
]
®
[
保存
]
。
Factory040900S-02C01
2
Factory040900S-03C01
3
4
Factory040900S-01C01
1
1
Factory040900S-04C01
1
1
程序手册
4.7
试贴识别库编辑器
EJS9AC-MB-04P-21 Page 4-85
4.7.1
对试贴识别数据的详细内容进行说明。
n
试贴识别数据设定项目
项目
说明
‘
名字
’
试贴识别数据的名称。
‘
照明值
1 (
同轴
)’
照明同轴的亮度值。设定照明
1
的手动控制。
(1 ~ 255)
‘
照明值
2 (
高角度
)’
照明高角度的亮度值。设定照明
2
的手动控制。
(1 ~ 255)
‘
照明值
3 (
中角度
)’
照明中角度的亮度值。设定照明
3
的手动控制。
(1 ~ 255)
‘
照明值
4 (
低角度
)’
照明低角度的亮度值。设定照明
4
的手动控制。
(1 ~ 255)
‘
划线判定值
’
判定拉丝时的容许尺寸
(mm)
｡
*
图
1
‘
模块最小直径
’
在识别被试贴的材料
(
粘合剂
)
时，作为有效的点胶模块而进行
判断的最小直径。
(0.02 mm ~ 3.0 mm)
*
图
2
‘
总面积容许下限值
’
｡
点胶总面积的容许下限值
‘
总面积容许上限值
’
｡
点胶总面积的容许上限值
‘
面积大小比容许值
’
多孔喷嘴的最小点胶面积
¸
最大点胶面积
´
100
>
点胶大小容
许值的情况下会发出警告。
‘
基准面积值
’
作为基准的点胶点的总面积值。可通过生产数据示教进行测量。
‘
识别搜索区域起点
X’
识别搜索区域
X
｡
方向的起点
‘
识别搜索区域起点
Y’
识别搜索区域
Y
｡
方向的起点
‘
识别搜索区域终点
X’
识别搜索区域
X
｡
方向的终点
‘
识别搜索区域终点
Y’
识别搜索区域
Y
｡
方向的终点
‘
分散区块检查
’
微小分散点胶的检查
ON/OFF
｡
‘
拉丝检查
’
点胶是否拉丝的检查
ON/OFF
｡
‘
喷嘴堵塞检查
’
喷嘴堵塞的检查
ON/OFF
。
‘
面积检查
’
面积的检查
ON/OFF
。
图
1
判定为拉丝的尺寸
(0.1 mm ~ 2.0 mm)
检出拉丝的先端部时，要检测拉丝的方向长度与直
达方向长度。在两者的差异大于判定为拉丝的尺寸
时会判定为拉丝错误。
Factory040901S-01C01
拉丝先端部
区块中心
拉丝的方向长度
直达方向长度
