程序手册
7.7
基板画面
EJS9AC-MB-07P-20 Page 7-147
n
左单击

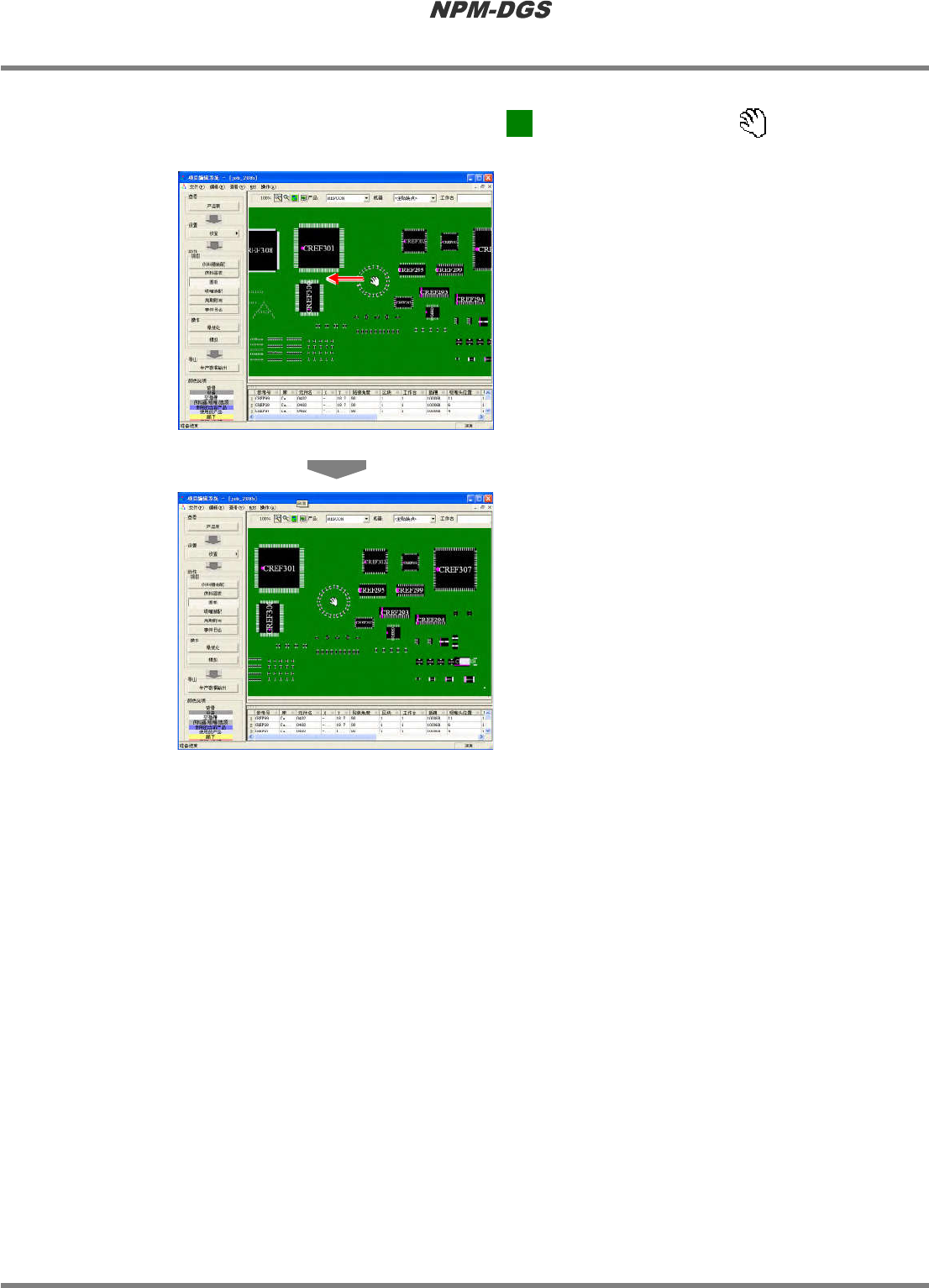

在扩大显示基板的状态下，左单击基板上的
后等候片刻，光标会转为
。在这个状态
下移动光标，相应地基板图也会移动。
向左移动光标。
基板图也会向左移动。
Product070600S-03C01
Product070600S-02C01
程序手册
7.7
基板画面
Page 7-148 EJS9AC-MB-07P-20
③贴装点一览表显示部
显示基板意象图显示部上的贴装点一览。通过选择菜单栏的
[
查看
]
®
[
贴装坐标一览
]
，可切换
显示
/
隐藏贴装点一览。
n
显示内容
项目
说明
‘
参考号
’
显示贴装点的参考序号。
‘
库
’
显示元件的程序库名称。
‘
元件名
’
显示贴装点的元件名。
‘X’
显示贴装点的
X
坐标。
‘Y’
显示贴装点的
Y
坐标。
‘
贴装角度
’
显示贴装点的贴装角度。
‘
区块
’
显示贴装点所属区块的序号。
‘
头
’
显示配置了贴装元件的头的序号。
‘
插槽
’
显示配置了贴装元件的插槽序号。
‘
吸嘴头位置
’
显示吸附贴装元件吸嘴头的位置序号。
‘
吸嘴交换器位置
’
显示配置了吸附吸嘴的吸嘴交换器的序号。
‘
吸嘴
’
显示吸附元件的吸嘴序号。
‘
调头
’
显示贴装调头。
‘
吸附顺序
’
显示调头范围内的吸附顺序。
‘
贴装顺序
’
显示调头范围内的贴装顺序。
‘
优先顺序
’
显示贴装的优先顺序。先贴装值较小的贴装点。
‘
贴装区域
’
在分割贴装基板情形下，显示是属于在初期位置上进行贴装的贴
装点，还是属于在移动后进行贴装的贴装点。
1 :
在初期位置上进行贴装
2 :
在基板移动后进行贴装
‘
跳过
’
显示对贴装点设定的跳过设定。设定了跳过的元件，将在
‘
跳过
’
列中显示
‘SKIP’
。根据在
‘
设备
’
项目下的选择状况，所显示的跳
过设定如下所示。
选择了全贴装点
/
所有
/
未分配
/
设备名时
:
•
不视为元件分配对象
•
跳过元件
•
区块跳过
•
贴装点跳过
(
全部区块
)
•
贴装点跳过
(
现在区块
)
选择了元件检查时
:
•
跳过贴装点元件检查
选择了焊料检查时
:
•
跳过贴装点焊料检查
选择了点胶时
:
•
跳过贴装点点胶
程序手册
7.7
基板画面
EJS9AC-MB-07P-20 Page 7-149
n
右击菜单
与基板意象图显示部的右击菜单相同。
n
选择贴装点
选择基板意象图上的贴装点，贴装点列表上的贴装点的选择即会互相连动。
