程序手册 5.8 PCB 编辑 Page 5-272 EJS9AC-MB-05P-20 5.8.5 n 所选位置的删除 1 在 PCB 编辑器的 PCB 图像中选择要删 除的元件。 2 选择菜单栏的 [ 修改 ] ® [ 删除 ] ® [ 所有 步骤 ] ，或者在所选元件上弹出右击菜 单，选择 [ 实装点删除 ] ，或者选择工具 栏的 ( 位置的删除 ) 。 · 显示出确认对话框。 3 点击 [ 是 ] 。 · 关闭确认对话框。 4 确…

100%1 / 1560
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-271
n
输出内容
区块坐标
,X,Y,
角度
,
参考编号
,
程序库
,
元件
,
跳跃编号
,
种类
,
区块类型
,
区块组
,
,0,0,0,PoffSet1,,,,
区块偏移量
,PT_6,PG1,
,52.8,0.05,0,Poffset2,,,,
区块偏移量
,PT_6,PG1,
,105.62,0.07,0,PoffSet3,,,,
区块偏移量
,PT_6,PG1,
,158.43,0.1,0,PoffSet4,,,,
区块偏移量
,PT_6,PG1,
*,7.53,52,90,MP013,APCPartsDB,1005R-B216x125-A,0,
实装点
,PT_6,PG1,
,27.03,52.66,90,MP009,APCPartsDB,1005R-B216x125-B,0,
实装点
,PT_6,PG1,
,7.86,18.47,90,MP025,APCPartsDB,1608R-B216x125-A,2,
实装点
,PT_6,PG1,
,9.66,18.47,90,MP024,APCPartsDB,1608R-B216x125-A,3,
实装点
,PT_6,PG1,
,11.46,18.47,90,MP023,APCPartsDB,1608R-B216x125-A,4,
实装点
,PT_6,PG1,
,29,97.5,0,MP001,APCPartsDB,BGA-APC,1,
实装点
,PT_6,PG1,
,27,5,0,,,,,
区块不良标记
,PT_6,PG1,
,29,10,0,,,,,
区块弯曲计测点
,PT_6,PG1,
,29,62,0,,,,,
区块条形码
,PT_6,PG1,
,49,120,0,,,,,
区块标记
,PT_6,PG1,
展开后坐标
,X,Y,
角度
,
参考编号
,
程序库
,
元件
,
跳跃编号
,
种类
,
区块类型
,
区块组
,
,10,115,0,,,,,
基板标记
,(
基板
),(
基板
),
,206,10,0,,,,,
基板标记
,(
基板
),(
基板
),
*,7.53,52.1,90,MP013,APCPartsDB,1005R-B216x125-A,0,
实装点
,PT_6,PG1,
,27.03,52.66,90,MP009,APCPartsDB,1005R-B216x125-B,0,
实装点
,PT_6,PG1,
,7.86,18.47,90,MP025,APCPartsDB,1608R-B216x125-A,2,
实装点
,PT_6,PG1,
,9.66,18.47,90,MP024,APCPartsDB,1608R-B216x125-A,3,
实装点
,PT_6,PG1,
,11.46,18.47,90,MP023,APCPartsDB,1608R-B216x125-A,4,
实装点
,PT_6,PG1,
,187.43,97.6,0,MP001,APCPartsDB,BGA-APC,1,
实装点
,PT_6,PG1,
,27,5,0,,,,,
基板不良标记
,(
基板
),(
基板
),
,27,5,0,PoffSet1,,,,
区块不良标记
,PT_6,PG1,
,79.8,5.05,0,Poffset2,,,,
区块不良标记
,PT_6,PG1,
,29,10,0,,,,,
区块弯曲计测点
,PT_6,PG1,
,81.8,10.05,0,,,,,
区块弯曲计测点
,PT_6,PG1,
,29,62,0,,,,,
区块条形码
,PT_6,PG1,
,81,62,0,,,,,
区块条形码
,PT_6,PG1,
,49,120,0,,,,,
区块标记
,PT_6,PG1,
,101.8,120.05,0,,,,,
区块标记
,PT_6,PG1,
程序手册
5.8 PCB
编辑
Page 5-272 EJS9AC-MB-05P-20

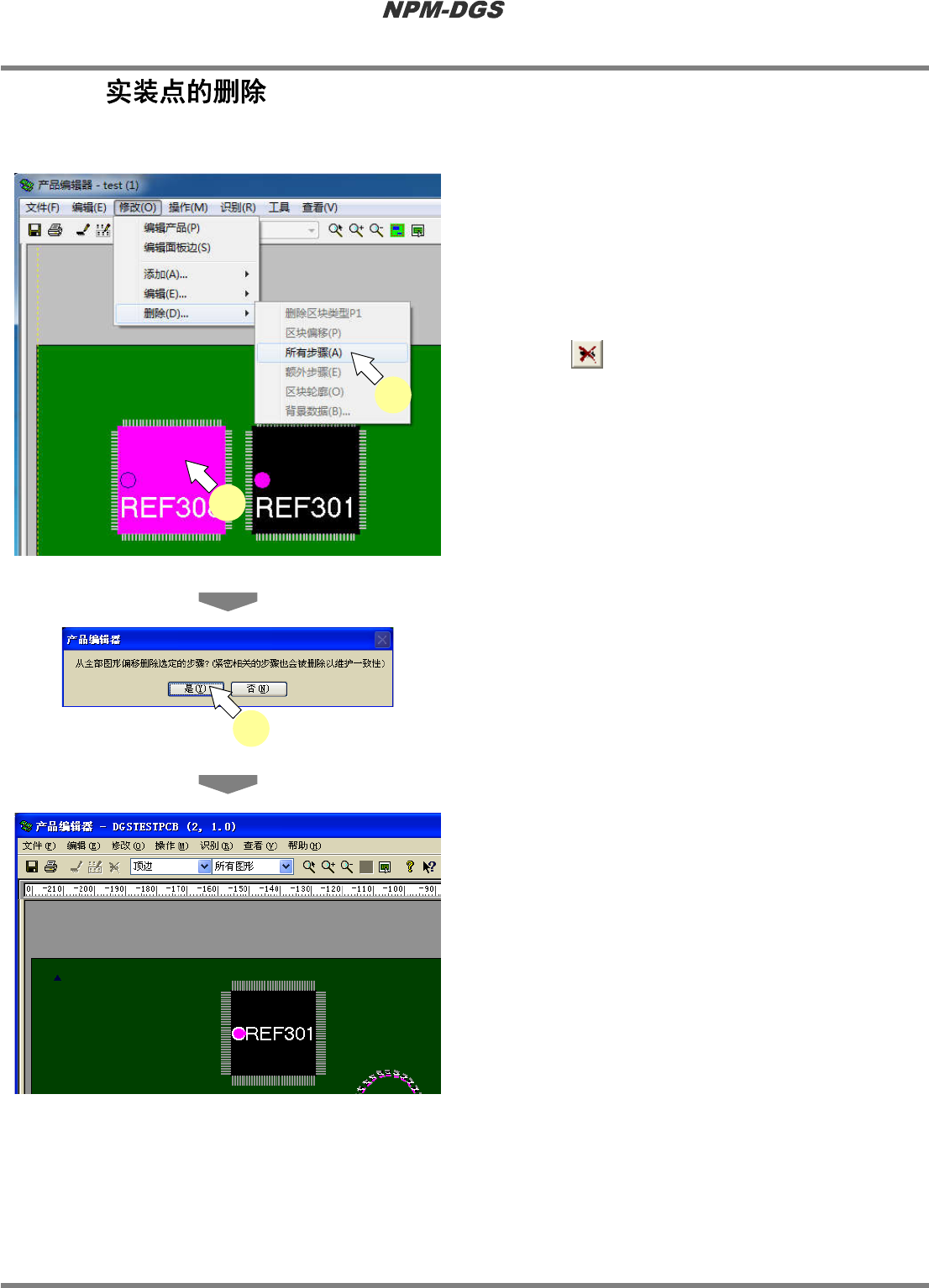

5.8.5
n
所选位置的删除
1
在
PCB
编辑器的
PCB
图像中选择要删
除的元件。
2
选择菜单栏的
[
修改
]
®
[
删除
]
®
[
所有
步骤
]
，或者在所选元件上弹出右击菜
单，选择
[
实装点删除
]
，或者选择工具
栏的
(
位置的删除
)
。
·
显示出确认对话框。
3
点击
[
是
]
。
·
关闭确认对话框。
4
确认是否已删除所选择的元件。
Project050805S-02C00
3
Project050805S-03C00
Project050805S-01C01
1
2
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-273

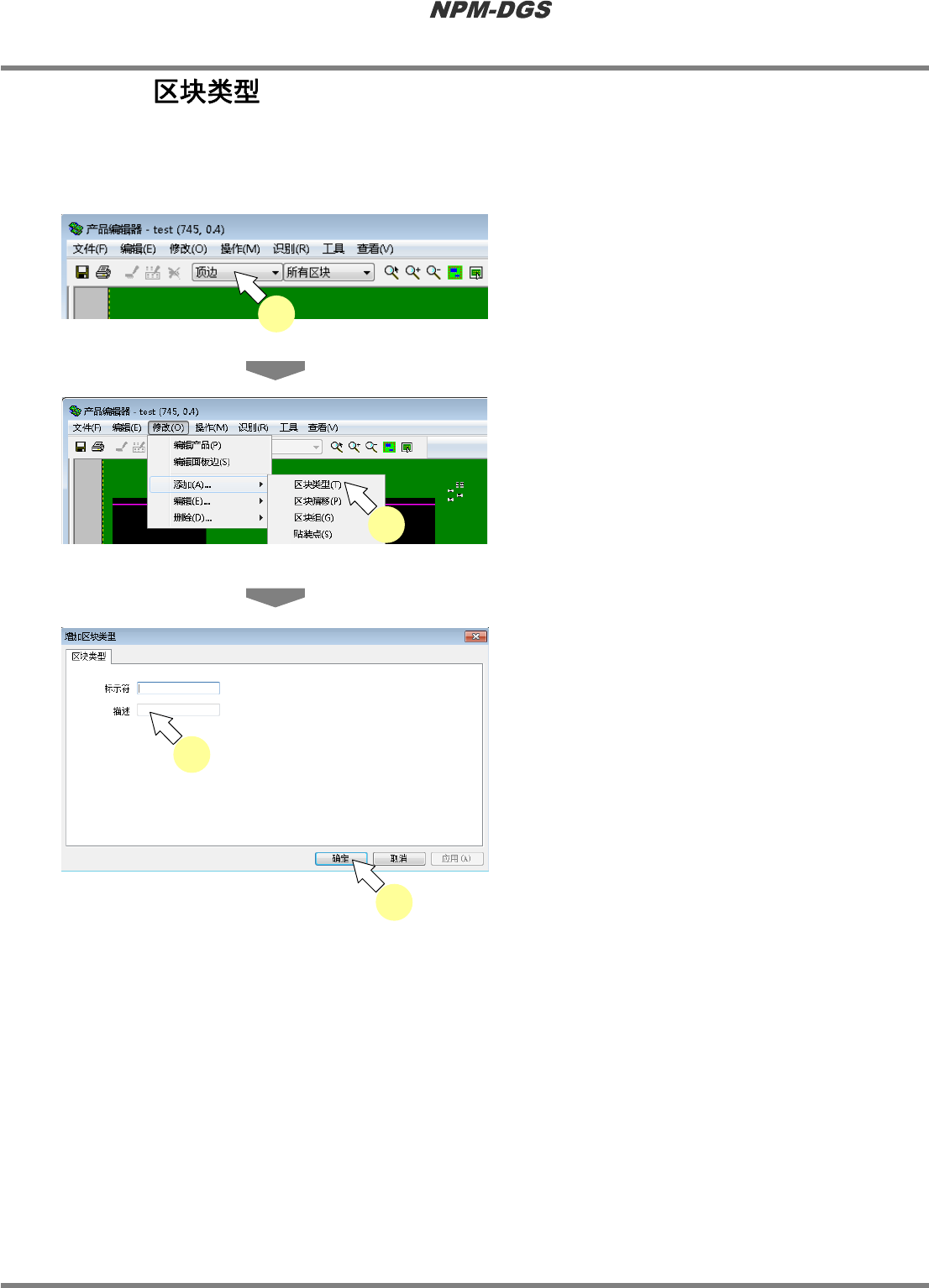

5.8.6
在
<
区块类型
>
画面上设定与区块类型有关的信息。
n
添加区块类型
1
选择基板的表里。
2
选择菜单栏的
[
修改
]
®
[
添加
]
®
[
区块
类型
]
。
·
显示出
<
增加区块类型
>
画面。
3
进行必要的设定。
4
点击
[
确定
]
。
Project050806S-01C01
1
Project050806S-02C01
2
Project050806S-03C01
4
3
